SATEL ASP-105 2
Sur la carte électronique il y a une étiquette avec le numéro de série de 7 chiffres qui
doit être introduit lors de l’enregistrement de la sirène dans le système.
2. M
ONTAGE
Avant le montage permanent de la sirène, il faut vérifier le niveau du signal
réceptionné de la sirène par le contrôleur ACU-100 et, si nécessaire, à changer
le lieu de montage pour sélectionner une position optimale du point de vue de
communication.
La sirène extérieure sans fil ASP-105 doit être implantée sur un sol plat, en haut et si
possible dans un endroit inaccessible pour réduire le risque de sabotage. Le montage
de la sirène est réalisé avec des tournevis et des goupilles.
Afin d'installer à demeure la sirène extérieure sans
fil, il faut:
1. Quitter deux vis qui bloquent une couverture de la sirène.
2. Écarter la couverture en amont de 60° environ et l’enlever.
Note! Le convertisseur alimentant le système de signal optique produit la tension haute qui
peut provoquer le choc électrique. Pour cette raison, il faut garder une prudence et
réaliser l’installation lorsque l’accumulateur est débranché. Et le câble de +12 V doit
être raccordé comme le dernier.
3. Passer par l’ouverture dans le boîtier le câble d’alimentation extérieure 12 V DC.

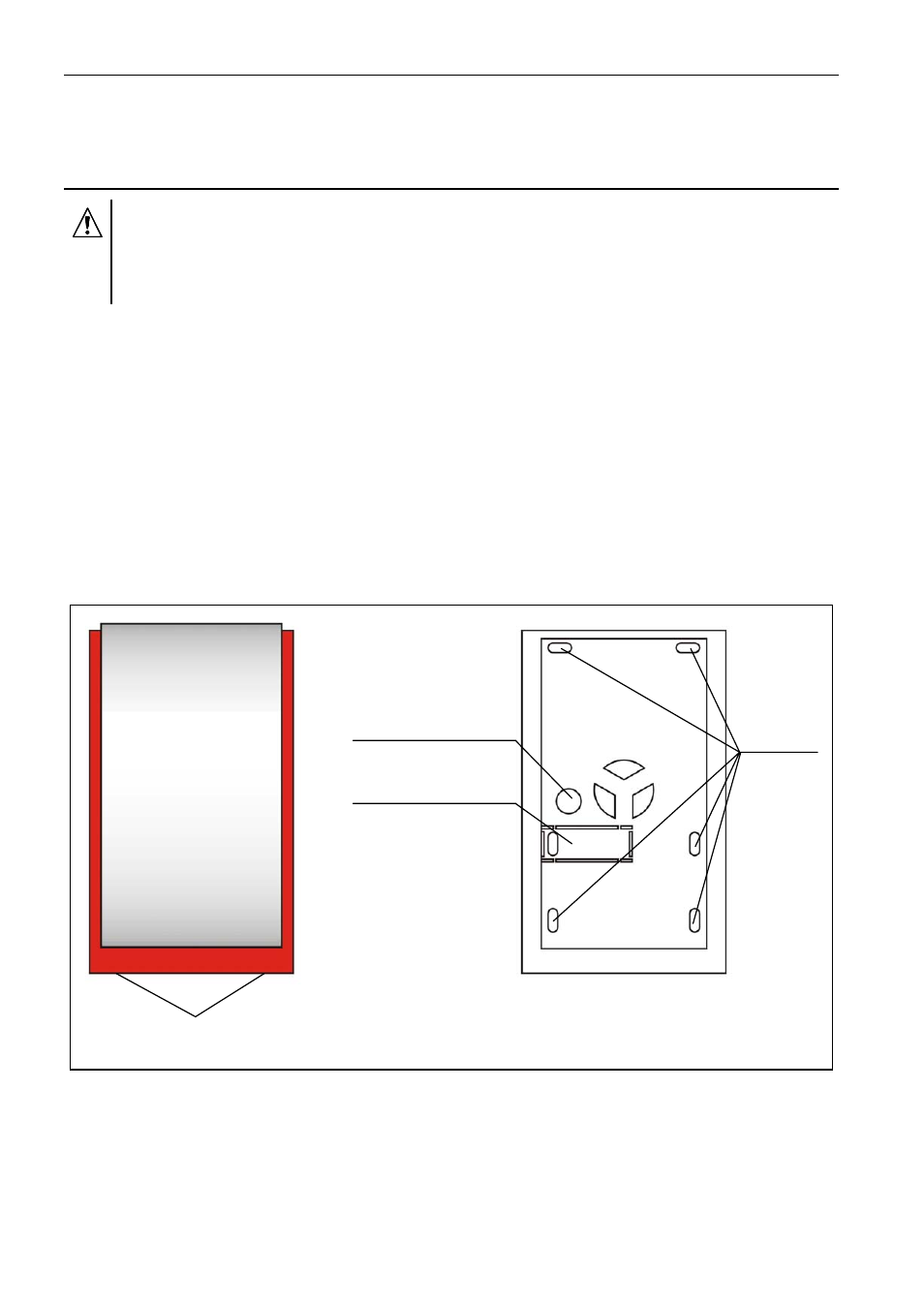

Fig. 2. Vue du boîtier de la sirène.
4. Fixer avec des vis la paroi arrière du boîtier au sol. Il est recommandé de garder
l’écartement (2,5 cm minimum) entre le bord supérieur de la sirène et le plafond
ou l’autre élément qui se trouvera au-dessus de la sirène. Une absence de cet
écartement peut rendre impossible de refixer la couverture.
5. Fixer l’élément de sabotage au sol avec une vis.
elément de sabotage
(visser au sol))
trou pour
vis
trou pour passer le câble
vis qui bloquent la couverture
