Satel ASP-105 R - Manuel

®
SIRÈNE EXTÉRIEUR SANS FIL
ASP-105
asp105_fr 04/07
La sirène extérieure sans fil ASP-105 est conçue pour le travail dans le cadre du
système bidirectionnel sans fil ABAX.
La signalisation optique et acoustique sont évoquées indépendamment par voie radio.
Pour la signalisation lumineuse, a été utilisé la lampe au xénon par contre le signal
sonore est généré à l’aide du transducteur piézoélectrique.
La sirène ASP-105 est alimentée par la tension continue +12V (±15%).
L’accumulateur 6V 1,2Ah constitue une source de l'alimentation auxiliaire.
1. D ESCRIPTION DE LA CARTE ELECTRONIQUE
Le système de l’électronique de la sirène est réalisé en technique SMD et protégé par
imprégnation contre l'influence défavorable des conditions atmosphériques ce
qu'assure une haute fiabilité du dispositif.
Il y a un contact de sabotage connecté aux bornes TMP qui réagit à l’ouverture du
boîtier ou au détachement du sol. Les bornes +12V et COM sert à raccorder
l'alimentation extérieure.
Le fusible 3,15 A protège le circuit de l'alimentation de l'accumulateur.
La diode LED s'éclaire exclusivement en mode de test (voir la notice du contrôleur
ACU-100), en signalant la communication avec le contrôleur.

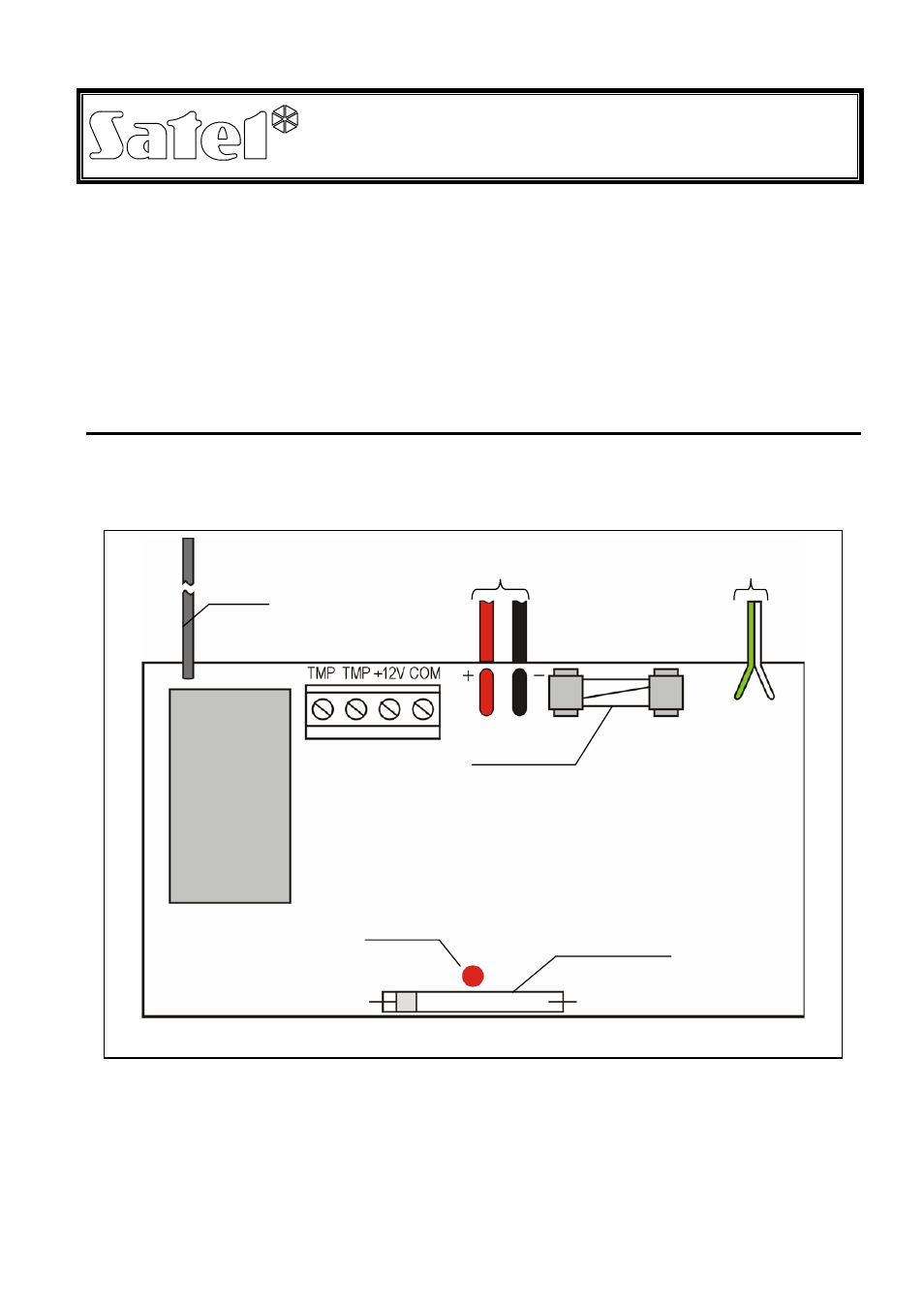

Fig. 1. Vue de la carte électronique de la sirène .
antenne
rouge noir
Pour
accumulateur
Pour transducteur
piézoélectrique
diode LED
fusible 3,15 A
lampe au xénon
