ACU-100 SATEL 35

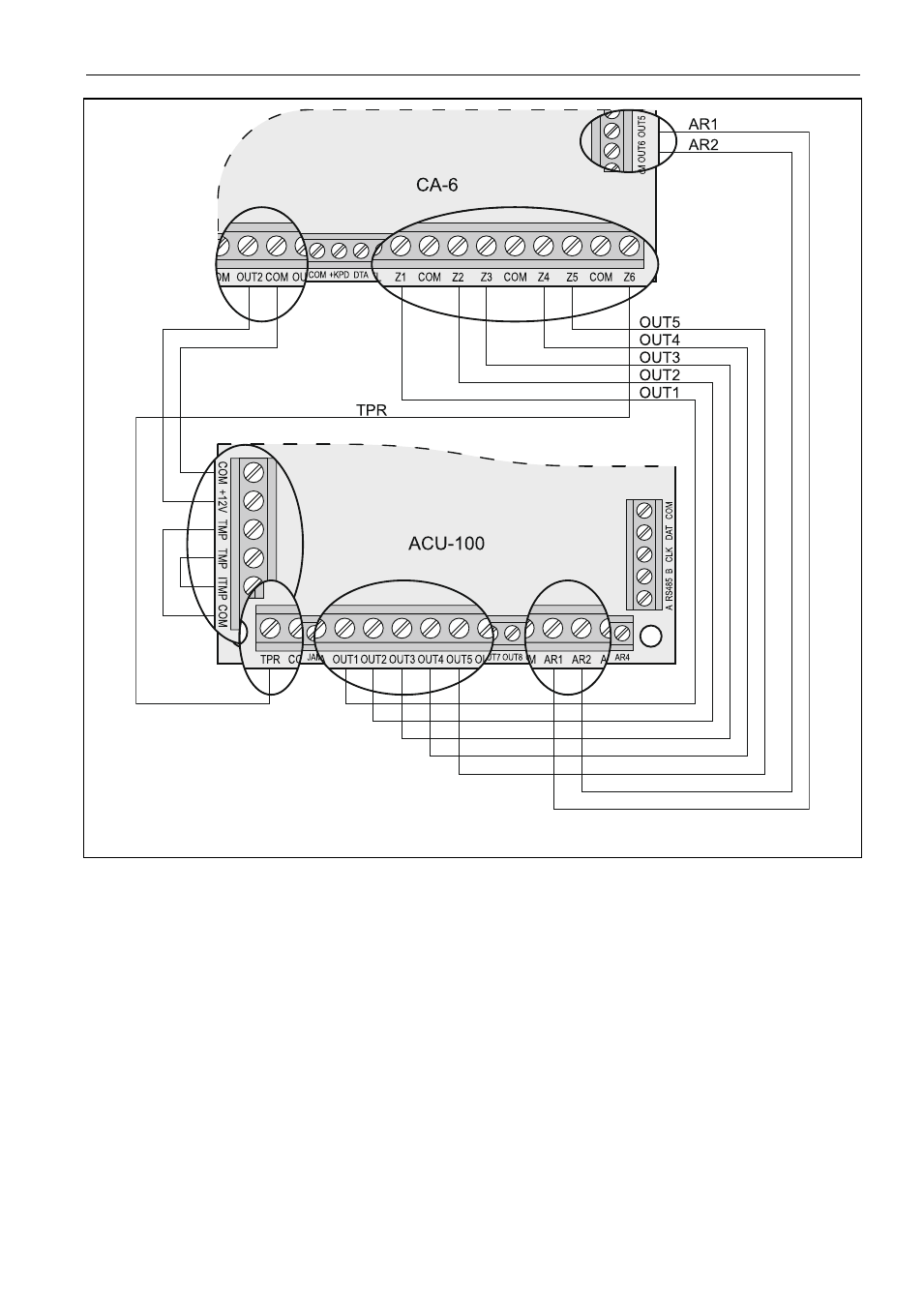

Fig. 14. Exemple de raccordement du contrôleur ACU-100 à la centrale d’alarme CA-6.
Dans cette co
nfiguration, la communication avec la centrale est effectuée à l’aide des sorties
et des entrées du contrôleur. Les sorties du contrôleur auxquelles sont attribués
les
dispositifs sans fil sont assemblées avec les zones de la centrale. En plus, pour
comman
der le travail des détecteurs (commuer des détecteurs à l’état actif/passif),
des sir
ènes (activation de signalisation) et du contrôleur 230 V AC, (fermer/ouvrir le circuit
électrique) etc., il est nécessaire d’utiliser les entrées de commande du contrôleur. Il faut
raccorder l’entrée de commande du contrôleur aux sorties convenablement programmées
de
la centrale d’alarme.
La figure 14 présente la centrale d’alarme CA-6, fabriquée par l’entreprise SATEL, mais
il y a la poss ibilité d’utiliser une autre centrale. Les sorties du contrôleur de OUT1 à OUT5
ont été raccordées aux bornes des zones de la centrale de Z1 à Z5 (programmées comme
NO). La sortie TPR informant sur les sabotages des dispositifs sans fil et du contrôleur
(b
ornes TMP raccordées aux bornes COM et ITMP) a été raccordée à la zone Z6
de la
centrale, programmée comme NO, type de réaction 24H
BRUYANTE . La sortie de bas
courant de la centrale OUT4, a été programmée comme 35 : B
RANCHANT L
’
ALIMENTATION
PENDANT L
’
ARMEMENT
et raccordée à l’entrée de commande du contrôleur AR1. Cette entrée
commute les détecteurs sans fil de l’état passif à l’état actif et inversement. La sortie de bas
