ACU-100 SATEL 17
Les bornes TMP du module, doivent être raccordées au circuit de sabotage de la centrale
d’alarme.
Numéro suivant
de module
Adresse dans
le module
Numéros d’entrées
de commande
Numéros
de sorties
1 0 5
–8
9
–16
2 1 9
–12
17
–24
3 2 13 –16 25 –32
4 3 17 –20 33 –40
5 4 21 –24 41 –48
Tableau 4.

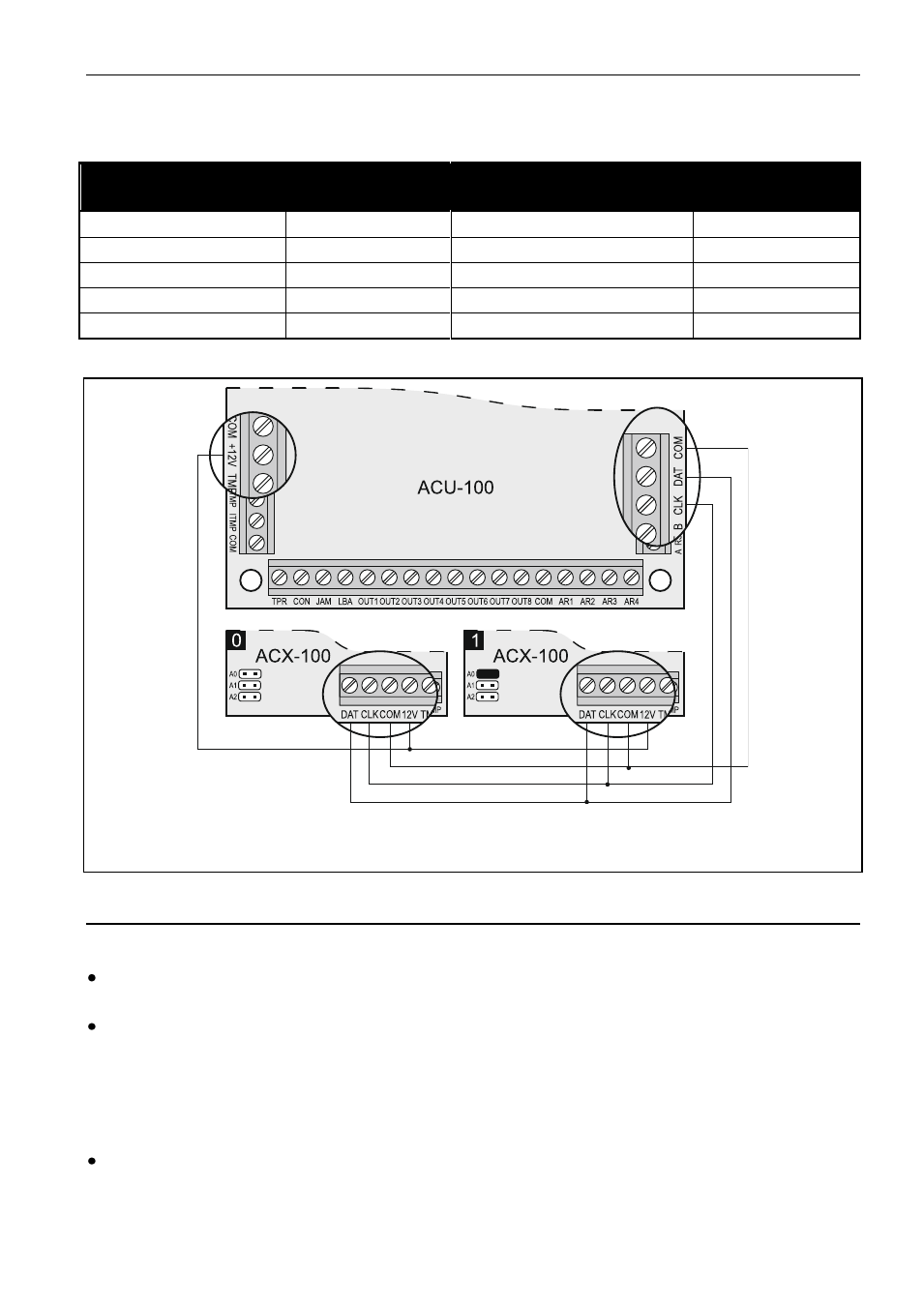

Fig. 6. Exemple de raccordement de 2 modules ACX-100 (adresses : 0 et 1) au contrôleur
ACU-100.
4.5 R ACCORDEMENT DE NOUVEAUX DISPOSITIFS SANS FIL
Notes :
La procédure d’ajout de dispositifs sans fil, dans le cas où le contrôleur fonctionne avec
la
centrale d’alarme VERSA, est décrite dans le manuel d’installation de cette centrale.
Dans le
contrôleur connecté à la centrale d’alarme VERSA, le retransmetteur ARU-100
ne peut pas
être ajouté à l’aide du programme D
LOAD X
ou d’un clavier connecté
à la centrale. Pour ajouter un retransmetteur, connecter l’ordinateur au port RS-232
du
contrôleur et utiliser le programme D
LOAD 10 (
régler temporairement le mode
de fonctionnement avec une centrale choisie et de programmation à l’aide du programme
D LOAD 10 sur les micro-interrupteurs DIP-switch).
Si le
contrôleur fonctionne avec la centrale d’alarme INTEGRA (en version du logiciel 1.09
ou
ultérieure) ou INTEGRA Plus, pour certains dispositifs sans fil, il est possible
de
sélectionner sur la liste de dispositifs une ou deux postions (canaux) qu’il occupera :
AMD-102
– uniquement les entrées supplémentaires (volet roulant et NC) seront gérées ;
