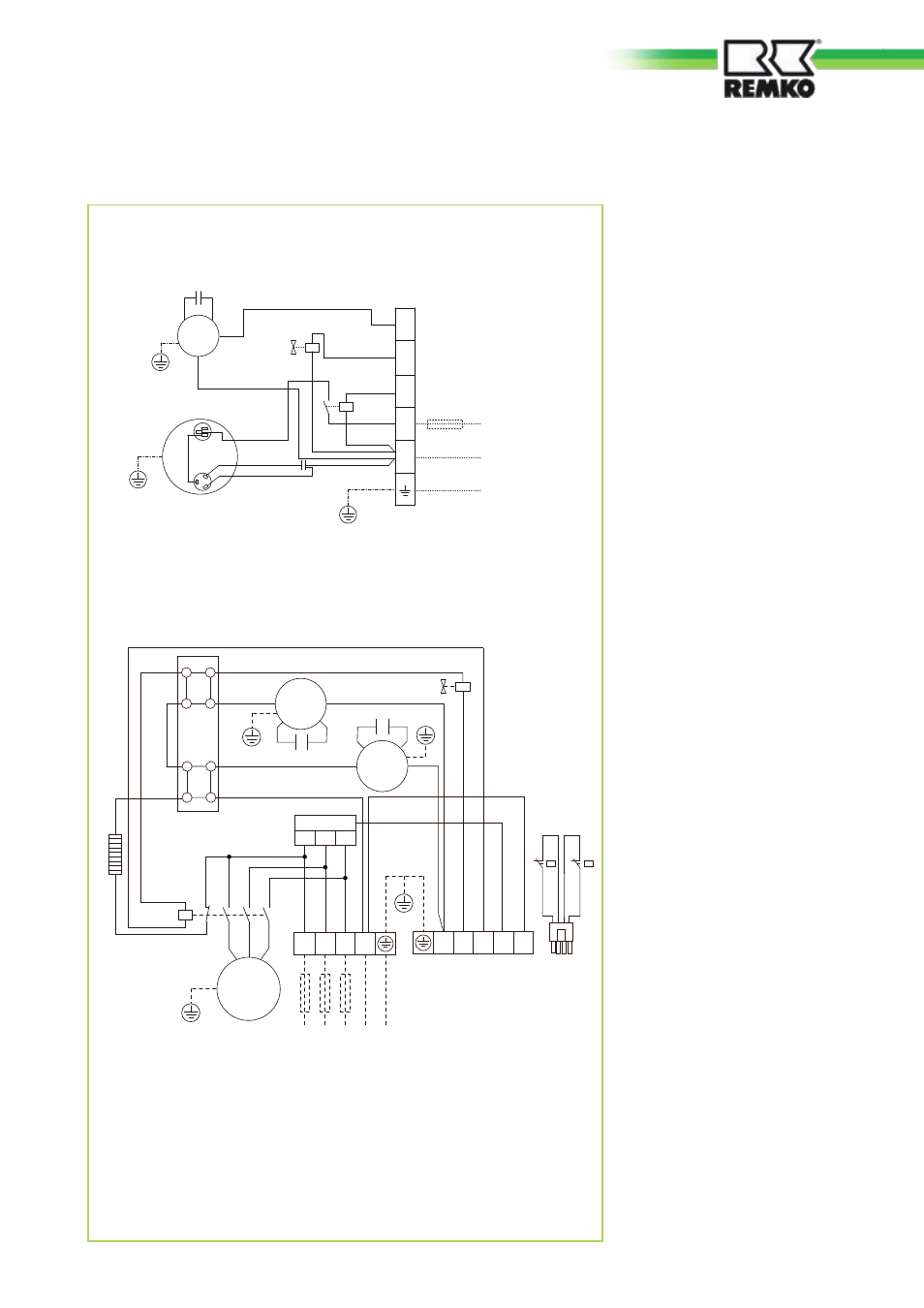

Schéma des connexions électriques
Une fois le contrôle de l'étanchéité
réussi, raccordez la pompe à vide
aux raccords pour vannes de
l'unité extérieure à l'aide de la
station-manomètre (voir chapitre
« Contrôle de l'étanchéité ») et
générez le vide.
Avant la première mise en service
de l'appareil et après chaque
intervention dans le circuit
frigorifique, réalisez les contrôles
suivants et renseignez le protocole
de mise en service :
■
Vérifiez que les conduites et
vannes de frigorigène à l'aide
d'un détecteur de fuite en
aérosol ou d'eau savonneuse.
Vérifiez que les conduites
d'aspiration et d'injection n'ont
pas été interverties, lorsque
l'appareil est à l'arrêt.
■
Vérifiez que les conduites de
frigorigène et l'isolant ne sont
pas endommagés.
■
Contrôlez la polarité des
branchements électriques
entre les unités intérieure et
extérieure.
■
Contrôlez l'ancrage et le
niveau de toutes les fixations et
suspensions, etc.
Avant la mise en
service
RXS 261H-681H
Identification des couleurs
WH = Blanc
BR
= Marron
BU = Bleu
BK = Noir
RXS 1200H
P<
L1
P>
L2L3 N F
R
V C L N
S T
L
Protection compresseur
Chauf
fage du carter de vilebr
equin
Bornier
Commutateur basse pr
ession
Commutateur haute pr
ession
Relais de suite de phase
Câble d'alimentation
400V / 3~ /50 Hz
Compresseur
FM1
FM2
L1 L2 L3 N
1
2
3
L
N
Ventilateur du condenseur
Compresseur
Protection
compresseur
Vanne d'inversion
Câble d'alimentation
230V/1~/50 Hz
Ventilateur du condenseur 1
Ventilateur du conden-
seur 2
PE
