REMKO RXS 261 H - Manuel (Page 12)

8. Retirez les capuchons de
protection installés d'usine
ainsi que les écrous-raccords
des vannes d'arrêt et utilisez
ces derniers pour la suite du
montage.
9. Avant de sertir les conduites de
frigorigène, vérifiez que l'écrou-
raccord se trouve bien sur le
tuyau.
10. Traitez les conduites de
frigorigène posées
(illustrations 5 et 6) .
11. Vérifiez que le bord relevé
présente la forme adéquate
(illustration 7) .
12. Tout d'abord, reliez
manuellement les conduites
de frigorigène et les vannes
d'arrêt afin de les positionner
correctement.
Remarques supplémentaires à
propos de l'installation
■
La combinaison de l'unité
extérieure et de certaines unités
intérieures peut nécessiter un
branchement différent des
conduites de frigorigène.
Dans ce cas, utilisez
l'adaptateur vissé (réducteur ou
élargisseur) fourni avec l'unité
intérieure.
■
Si la longueur simple de la
conduite de raccordement
dépasse 5 m, ajoutez du
frigorigène lors de la première
mise en service de l'installation.
Utilisez uniquement des
outils homologués pour
une utilisation en milieu
frigorifique. Guillotines, outil
à ébavurer, pince à cintrer et
dudgeonnière.
REMARQUE
13. Serrez ensuite définitivement les
raccords vissés à l'aide de 2 clés
plates de taille appropriée.
Lors du vissage, utilisez
toujours l'une des clés
plates pour contre-serrer
(illustration 8) .
14. Appliquez un isolant thermique
sur les deux conduites de
frigorigène installées et sur le
raccord.
15. Utilisez exclusivement des
tuyaux isolants adaptés à la
plage de températures en
question et hermétiques à la
diffusion.

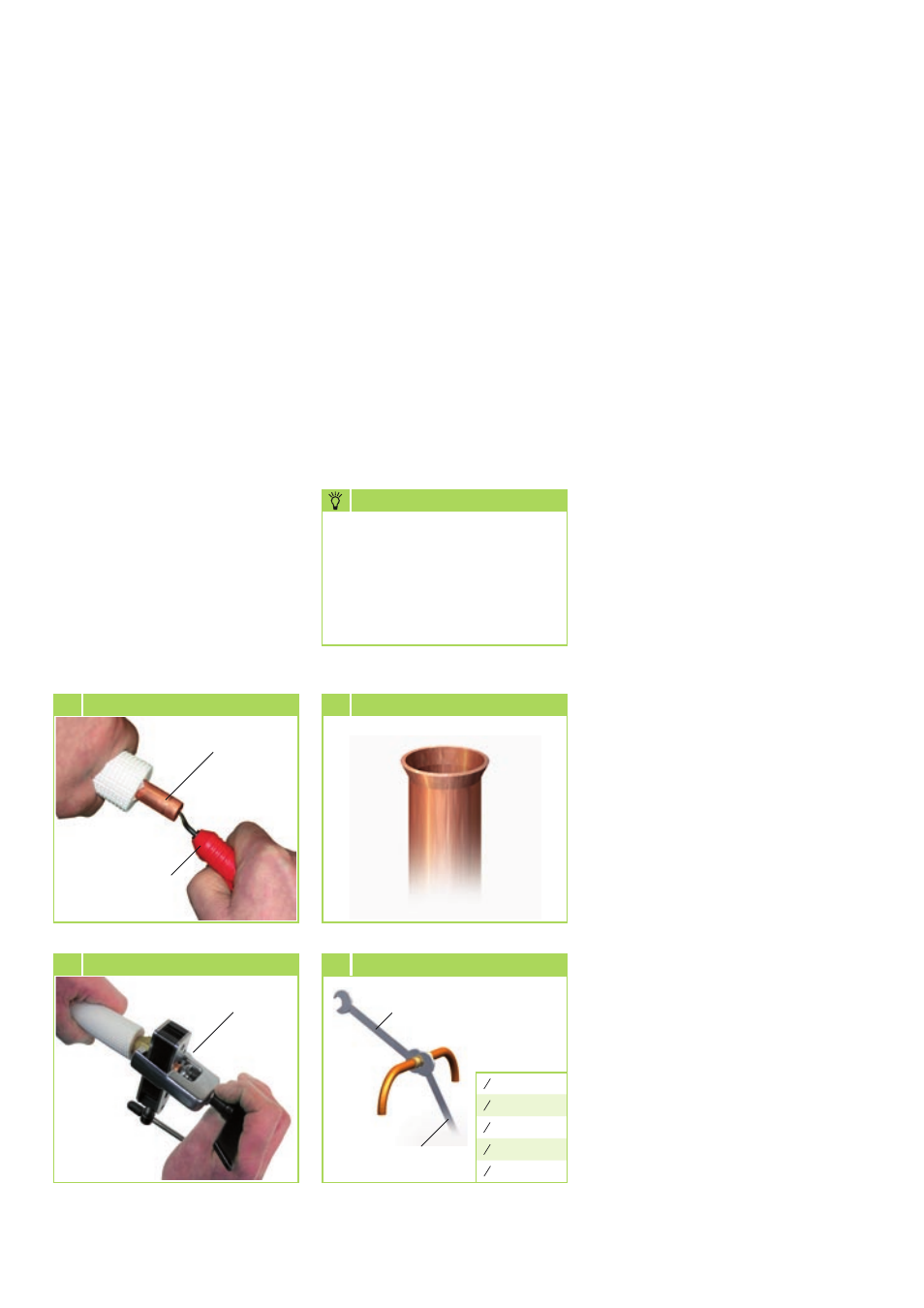

Dudgeonnière
6 Sertissage de la conduite de frigorigène
Conduite de frigorifique
Outil à ébavurer
5 Ébavurage de la conduite de frigorigène 7 Bord relevé de forme adéquate
Serrez à l'aide de la 1ère clé plate
Contre-serrez la
2 e clé plate
8 Serrage des raccords vissés
Couple de
serrage :
1 4 “ 15-20 Nm
3 8 “ 32-40 Nm
1 2 “ 50-60 Nm
5 8 “ 65-75 Nm
3 4 “95-105 Nm
REMKO RXS H
12
