Veillez à garantir un permanence une alimentation en air depuis
l'extérieur, si possible, via des ouvertures suffisamment grandes,
situées face à face.
■
Conformez-vous aux consignes et directives relatives à la stabilité et
à la technique de construction pour le bâtiment et prévoyez, le cas
échéant, une isolation phonique.

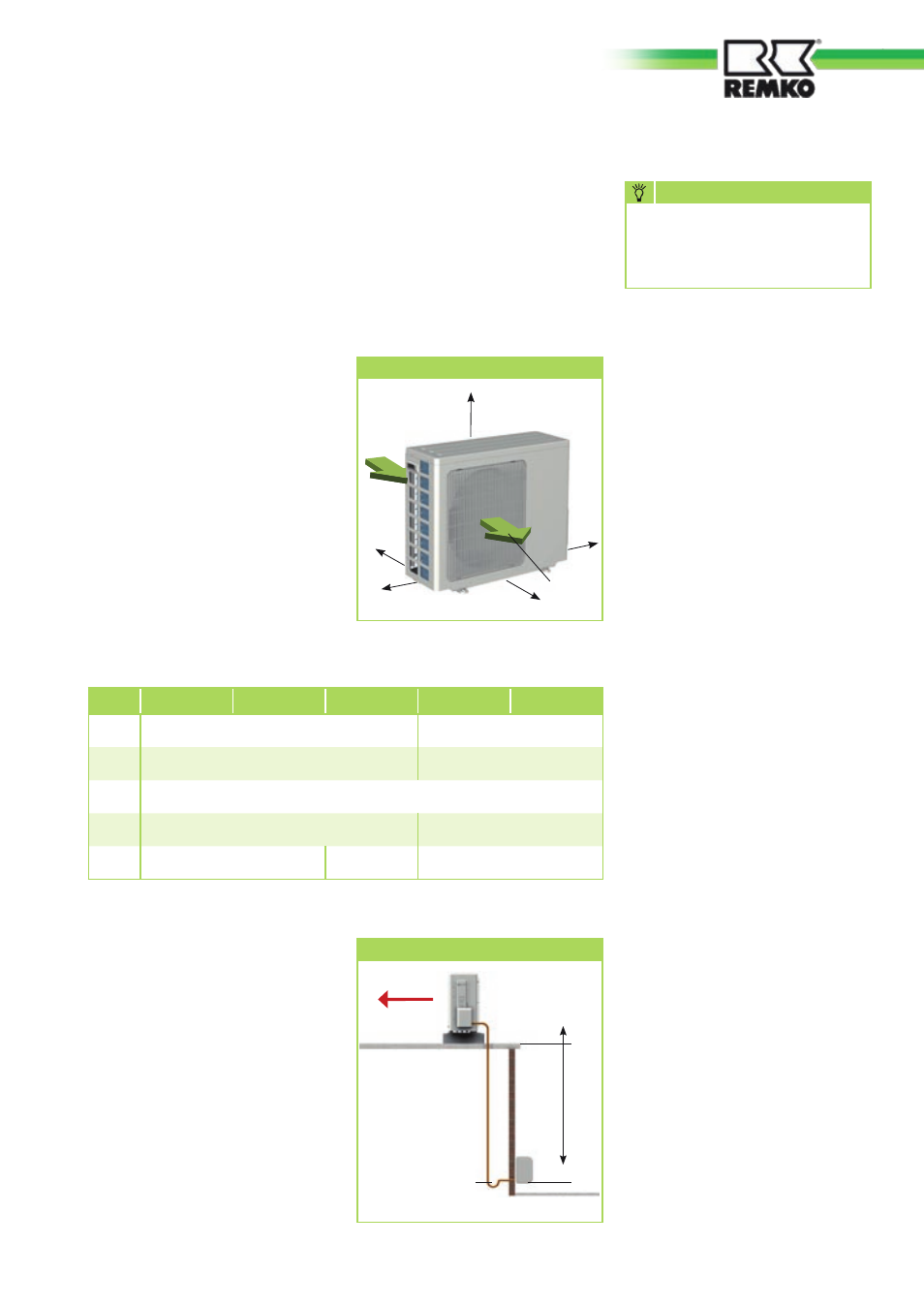

Espace libre minimal
L'illustration suivante indique
les dégagements minimaux
à respecter pour garantir un
fonctionnement impeccable des
appareils.
Ces zones de protection
permettent de garantir une
admission et une évacuation sans
entrave de l'air, de disposer de
suffisamment de place pour les
opérations de maintenance et de
réparation et de protéger l'appareil
contre les endommagements.
RXS 261H RXS 351H RXS 521H RXS 681H RXS 1200H
A 100 mm 150 mm
B 700 mm 900 mm
C 400 mm
D 100 mm 150 mm
E 200 mm 400 mm 600 mm
Mesures à adopter pour le
retour de l'huile
Si l'unité extérieure est montée
plus haut que l'unité intérieure, il
convient d'adopter des mesures
appropriées visant à garantir le
retour correct de l'huile. Pour
ce faire, on utilise en général
un coude permettant de faire
monter l'huile, installé de manière
ascendante tout les 2,5 mètres.
Installation
Les instructions suivantes
décrivent l'installation du circuit
frigorifique et le montage des
unités intérieure et extérieure.
1. Pour connaître la section de
tuyau adaptée, référez-vous
au tableau « Caractéristiques
techniques » de l'unité
extérieure.
2. Installez l'unité intérieure
et raccordez la conduite de
frigorigène conformément
au mode d'emploi de l'unité
intérieure.
3. Lors du montage, respectez
les rayons de courbure des
conduites de frigorigène et
veillez à ne pas cintrer deux fois
le même point du tuyau.
Vous risqueriez de le fragiliser
ou de le fissurer.
4. Utilisez une pince adéquate
pour cintrer les tuyaux en cuivre
sans plier les conduites.
5. Amenez les conduites de
frigorigène de l'unité intérieure
à l'unité extérieure.
Fixez-les correctement et
prenez les mesures qui
s'imposent pour garantir un
retour de l'huile correct !
6. Installez l'unité extérieure sur
une partie statique homologuée
du bâtiment à l'aide de la
console murale ou de sol.
Respectez les consignes
d'installation des consoles.
7. Veillez à ce qu'aucun bruit
solidien ne soit transmis sur les
parties du bâtiment.
Les amortisseurs de vibrations
permettent de limiter la
transmission des bruits
solidiens !
Espace libre minimal
Admission
d'air
E
C
B
A
D
Éva-
cuation
d'air
Mesures à adopter pour le retour de l'huile
Unité extérieure
Coude permettant
de faire monter
l'huile dans la
conduite d'aspiration
en direction de
l'unité extérieure 1 x
tous les 2,5 mètres
en montant
Rayon :
Au moins 50 mm
max. 15 m
Unité intérieure
Seuls les techniciens spécialisés
agréés sont habilités à réaliser
l'installation.
REMARQUE
