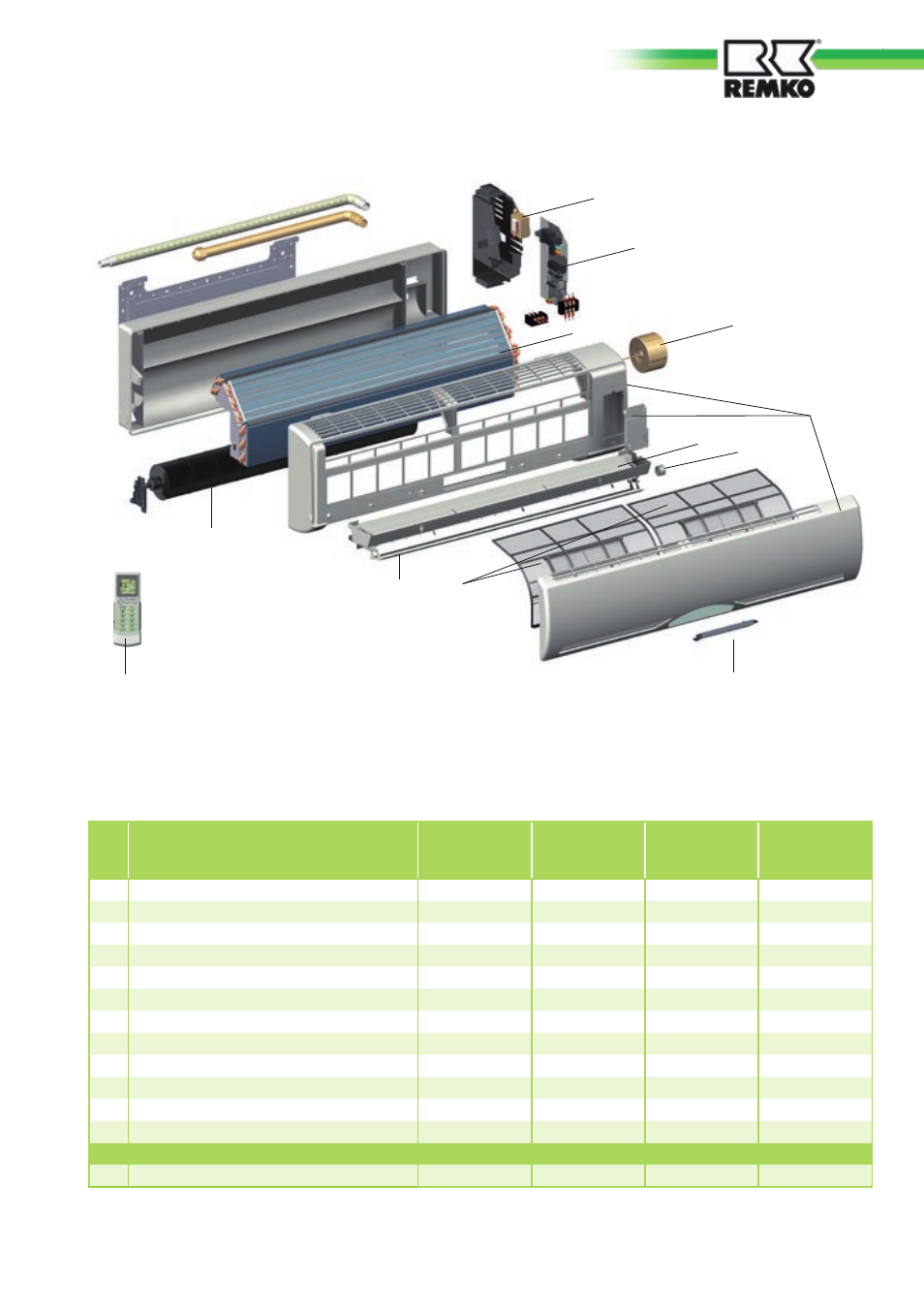

Représentation des appareils RM 226 IT à RM 435 IT
Nous nous réservons le droit de modifier les cotes
et la construction afin de servir le progrès technique.
Pour les commandes de pièces de rechange, précisez la réf. informatique mais également le numéro de l'appareil et le type
d'appareil (voir la plaque signalétique) !
Liste des pièces de rechange
N° Désignation
RM 226 IT
RM 326 IT 2,6
RM 426 IT
RM 252 IT RM 268 IT
RM 326 IT 3,5
RM 335 IT
RM 435 IT
1 Paroi avant complète 1109400 1109426 1109439 1109413
2 Filtres à air, jeu 1109401 1109427 1109440 1109414
3 Platine, écran 1109402 1109428 1109441 1109415
4 Moteur oscillant 1109403 1109429 1109442 1109416
5 Lamelles d'évacuation, jeu 1109404 1109430 1109443 1109417
6 Récipient collecteur de condensat 1109405 1109431 1109444 1109418
7 Évaporateur 1109624 1109626 1109628 1109630
8 Roue du ventilateur 1109625 1109627 1109629 1109631
9 Moteur du ventilateur 1109408 1109434 1109447 1109421
10 Platine de commande 1109409 1109435 1109448 1109422
11 Transformateur 1109410 1109436 1109449 1109423
12 Télécommande infrarouge 1109411 1109437 1109450 1109424
Pièces de rechange sans illustration
Capteur de recirculation d'air/de l'évaporateur
1109412 1109438 1109451 1109425
3
1
2
7
4
8
9
11
12
6
10
5
