Remarques supplémentaires à
propos de l'installation
■
Lorsque l'unité extérieure à
raccordée à plusieurs unités
intérieures, le raccordement
des conduites de frigorifique
peut varier. Dans ce cas, utilisez
l'adaptateur vissé (réducteur ou
élargisseur) fourni avec l'unité
intérieure.
■
Si la longueur simple de la
conduite de raccordement
dépasse 5 m, ajoutez du
frigorigène lors de la première
mise en service de l'installation.
(Voir chapitre « Appoint de
frigorigène »).
Utilisez uniquement des
outils homologués pour
une utilisation en milieu
frigorifique.
REMARquE
Dudgeonnière

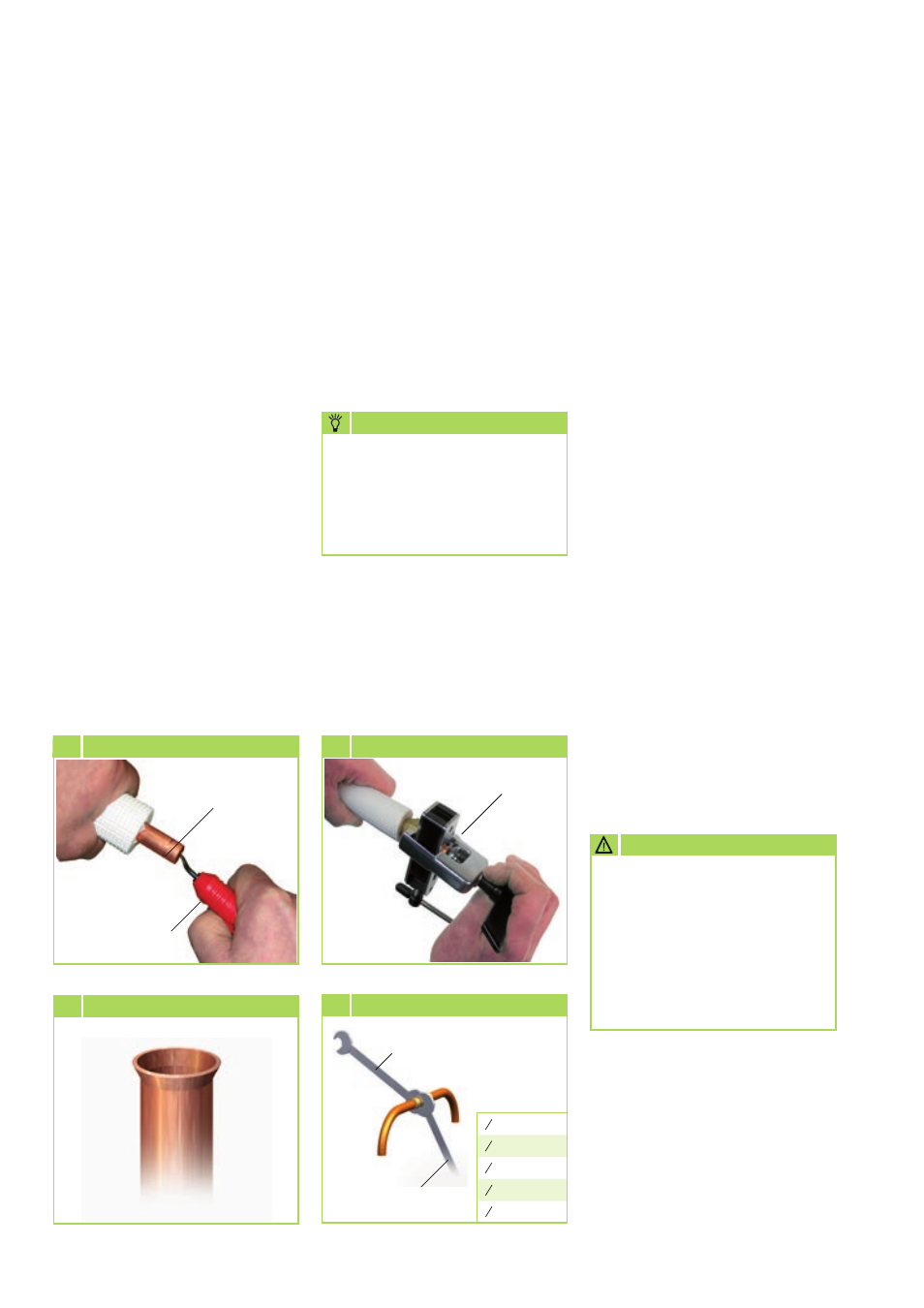

8 Sertissage de la conduite de frigorigène
Conduite de frigorigène
Outil à ébavurer
7 Ébavurage de la conduite de frigorigène
9 Bord relevé de forme adéquate
Serrez à l'aide de la 1ère clé plate
Contre-serrez la
2e clé plate
10 Serrage des raccords vissés
Couple
de serrage :
1 4 “ 15-20 Nm
3 8 “ 33-40 Nm
1 2 “ 50-60 Nm
5 8 “ 65-75 Nm
3 4 “ 95-105 Nm
5. Vérifiez que le bord relevé
présente la forme adéquate
(illustration 9)
.
6. Tout d'abord, reliez
manuellement les conduites
de frigorigène afin de les
positionner correctement.
7. Serrez ensuite définitivement les
raccords vissés à l'aide de 2 clés
plates de taille appropriée. Lors
du vissage, utilisez toujours l'une
des clés plates pour contre-serrer
(illustration 10)
.
8. Utilisez exclusivement des
tuyaux isolants adaptés à la
plage de températures en
question et hermétiques à la
diffusion.
9. Amenez les conduites de
frigorigène de l'unité intérieure
à l'unité extérieure. Fixez-les
correctement et prenez les
mesures qui s'imposent pour
garantir un retour de l'huile
correct !
10.Lors du montage, respectez
les rayons de courbure des
conduites de frigorigène et
veillez à ne pas cintrer deux fois
le même point du tuyau. Vous
risqueriez de le fragiliser ou de le
fissurer.
12. Veillez à ce qu'aucun bruit
solidien ne soit transmis sur
les parties du bâtiment. Les
amortisseurs de vibrations
permettent de limiter la
transmission des bruits solidiens !
13.Traitez la conduite de frigorigène
au sein de l'unité extérieure en
suivant la description fournie
précédemment.
11. Installez l'unité extérieure
sur une partie statique
homologuée du bâtiment à
l'aide de la console murale ou
de sol (respectez les consignes
d'installation des consoles).
Vérifiez que les conduites
d'injection et d'aspiration
raccordées correspondent.
Veillez à les identifier à l'aide de
lettres !
Les connexions de chaque
circuit ne doivent en aucun cas
être interverties.
