Branchement de l'unité
intérieure
Réalisez le branchement comme suit :
1. Ouvrez la crépine d'admission
d'air.
2. Désolidarisez le cache du côté
droit et faites basculer l'arrière
vers le bas à droite
(illustration 12)
.
3. Raccordez l'unité avec le câble de
commande de l'unité extérieure.
Voir schéma des branchements
électriques.
4. Assemblez de nouveau l'appareil.
Raccordement de l'unité
extérieure
Pour le branchement du câble,
procédez comme suit :
1. Retirez le couvercle de l'unité qui
se trouve au niveau du raccord.
2. Choisissez la section de la
ligne de raccordement en
vous référant aux prescriptions
applicables.
3. Introduisez le câble dans la
bague de protection d'angle de
la tôle de raccordement fixe.
4. Branchez le câble comme
indiqué sur le schéma des
branchements.
5. Ancrez le câble dans le collier
de fixation et assemblez de
nouveau l'appareil.
(Illustration 13)
.
Contrôlez et, si nécessaire,
corrigez la fixation et le contact
de tous les branchements
électriques enfichables et des
serre-fils.
ATTENTION
Barrette à bornes
du câble de
commande
Cache
Câble de commande
de l'unité extérieure
Collier de fixation Barrette à bornes
du câble d'alimentation
de l'unité extérieure
Câble de commande
de l'unité extérieure

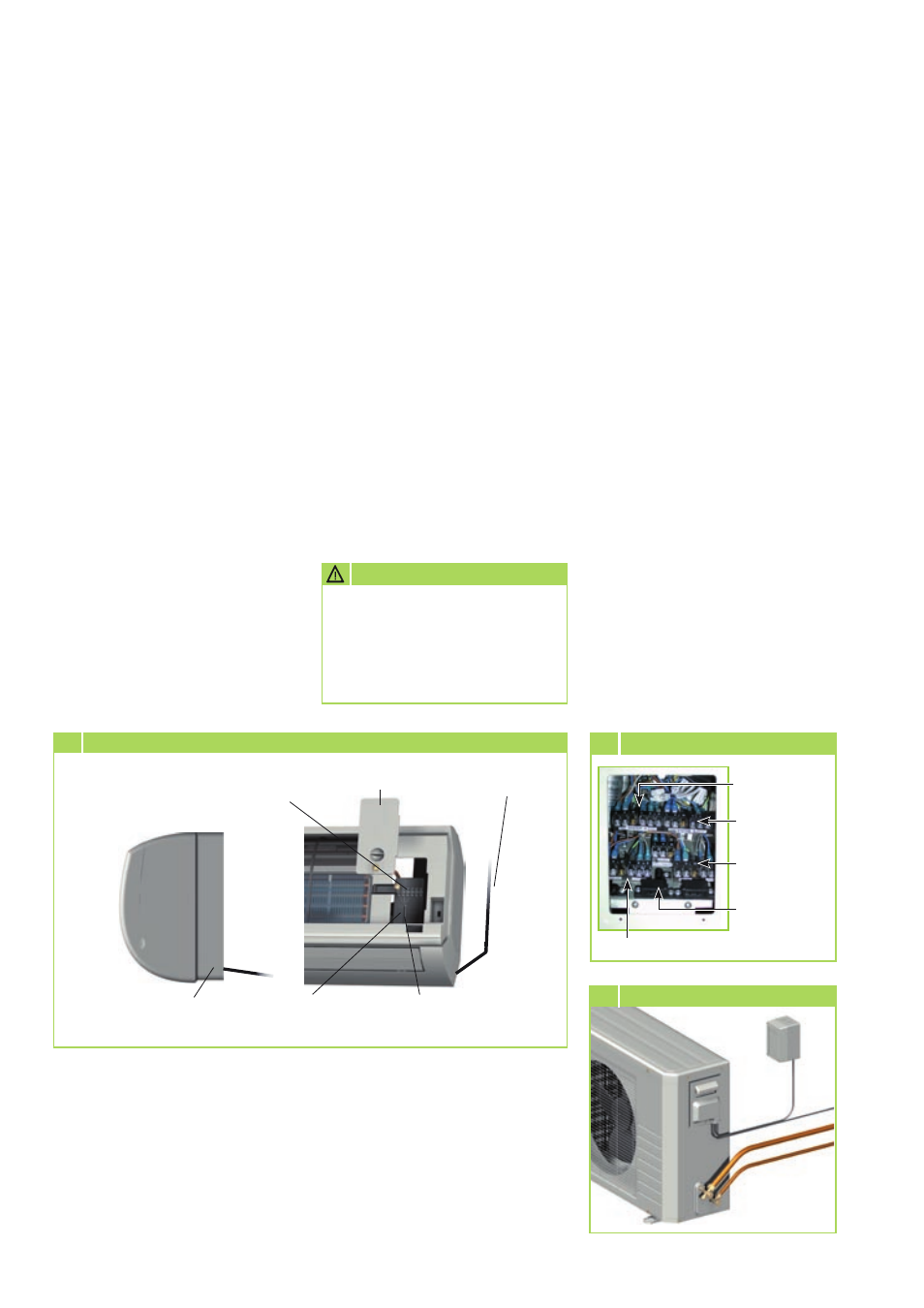

12 Branchement de l'unité intérieure
13 Raccordement de l'unité extérieure
■
Identifiez le câble électrique
et les conduites de frigorigène
correspondantes de chaque
unité intérieure à l'aide des
mêmes lettres
(A à D).
Raccordez les conduites aux
connecteurs identifiés par la
même lettre.
Toute inversion de l'ordre des
câbles de commande et des
conduites de frigorigène peut
avoir des conséquences fatales
telles que l'endommagement
du compresseur !
REMKO RM
22
13 Branchement de la conduite
Câble de commande de l'unité intérieure C
Câble de commande
Unité intérieure B
Câble de commande
Unité intérieure D
Colliers
de fixation
Câble de commande
Unité intérieure B
