Le climatiseur ambiant ML 261-681
est équipé d'une unité extérieure
REMKO ML...AT et d'une unité
intérieure ML...IT.
En mode Refroidissement, l'unité
extérieure rejette dans l'air ambiant
la chaleur accumulée par l'unité
intérieure dans la pièce à refroidir.
En mode Chauffage, la chaleur
absorbée par l'unité extérieure peut
être diffusée dans la pièce à chauffer
au niveau de l'unité intérieure.
L'unité extérieure peut être montée
à l'extérieur ou, lorsque certaines
conditions sont réunies, en intérieur.
En intérieur, l'unité intérieure a été
conçue pour être montée sur les
parties supérieures des parois. Elle
est gérée par une télécommande
infrarouge.
L'unité extérieure se compose
d'un circuit frigorifique avec un
compresseur, un condenseur
à lamelles, un ventilateur de
condenseur, une vanne d'inversion
et d'un dispositif d'étranglement.
L'unité extérieure est commandée
par le dispositif de réglage de l'unité
intérieure.
L'unité intérieure est constituée
d'un évaporateur à lamelles, d'un
ventilateur d'évaporateur, d'un
dispositif de réglage et d'un
récipient collecteur pour condensat.
Sont disponibles en tant
qu'accessoires des consoles de sol,
consoles murales, conduites de
frigorigène et pompes à condensat.
Description de
l'appareil
Les appareils sont livrés dans un
emballage de transport robuste.
Contrôlez les appareils dès la
livraison et notez les éventuels
dommages ou pièces manquantes
sur le bon de livraison, puis
informez le transporteur et votre
partenaire contractuel.
Aucune garantie ne sera octroyée
pour des réclamations ultérieures.
Transport et
emballage

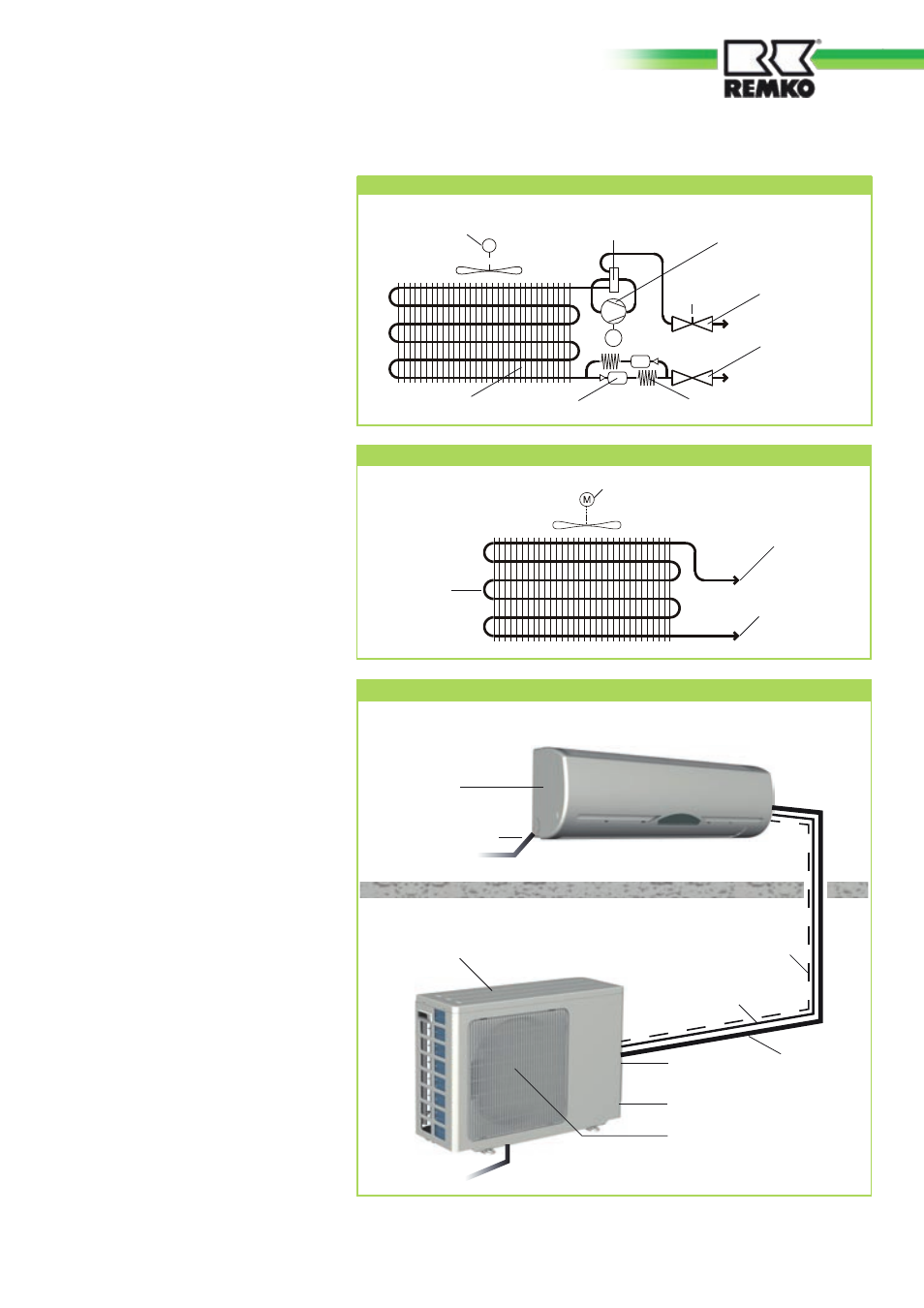

Schéma du circuit frigorifique de l'unité intérieure
Ventilateur d'évaporateur
Raccord de la conduite
d'aspiration
Raccord de la conduite
d'injection
Évaporateur
Les unités intérieure et extérieure sont reliées par des conduites de
frigorigène.
Unité
extérieure
Architecture du système
Conduite
d'injection
Unité
intérieure
Zone intérieure
Zone extérieure
Vanne d'arrêt
Ventilateur du condenseur
Conduite de condensat
Conduite
d'aspiration
Conduite de condensat
Câble de commande
Câble
d'alimentation
électrique
M
M
Schéma du circuit frigorifique de l'unité extérieure
Ventilateur du condenseur
Vanne de
raccordement
Conduite
d'aspiration
Vanne de
raccordement
Conduite
d'injection
Compresseur
Dispositif d'étranglement du tube capillaire Déshydrateur filtre Condenseur
Vanne d'inversion
Raccord
du manomètre
