REMKO ML 261 - Manuel (Page 17)

200
120
1500
120
120

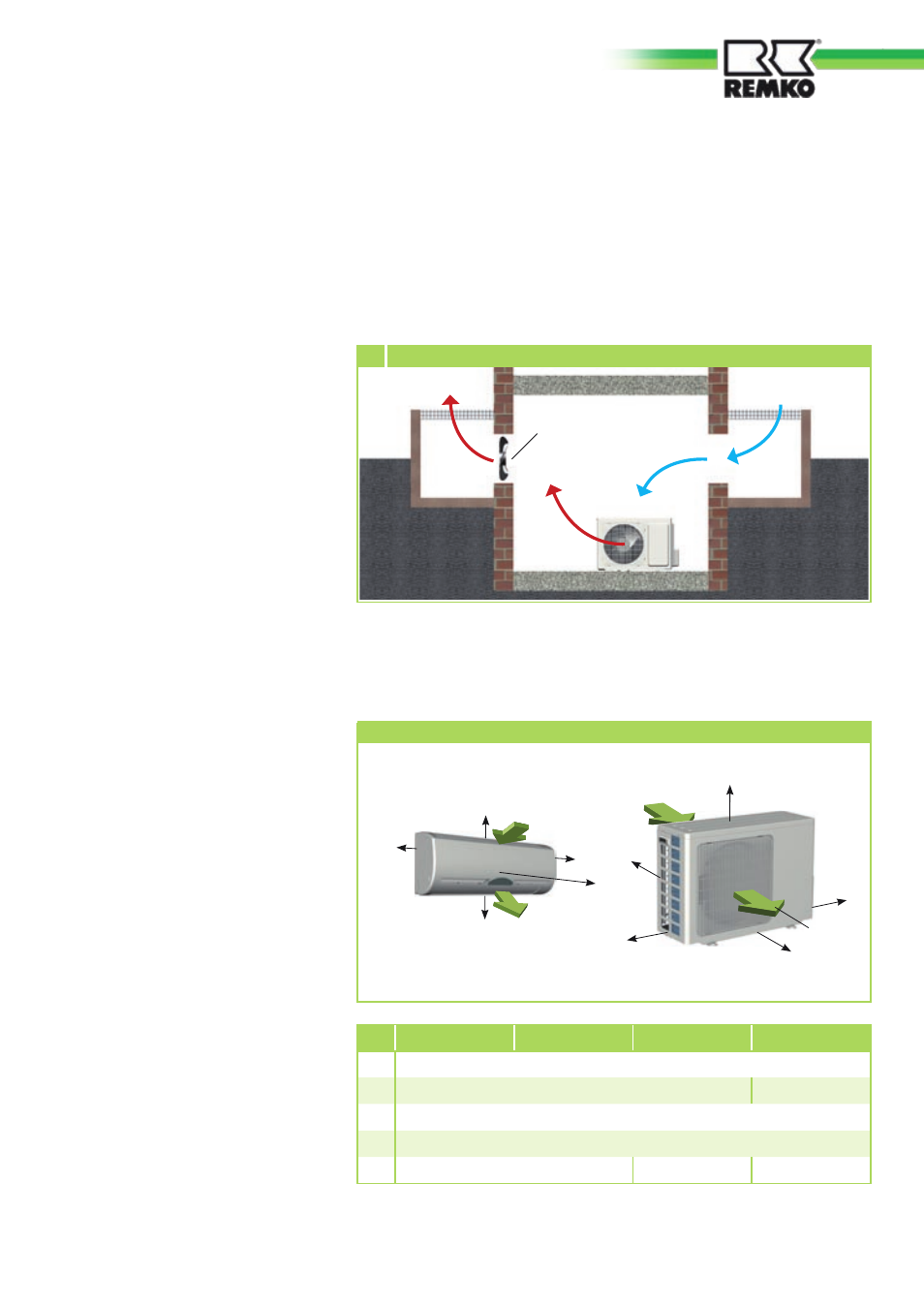

Installation en intérieur
■
Veillez à garantir une
évacuation suffisante de la
chaleur lorsque l'unité est
installée dans une cave, sous
les combles, dans des pièces
annexes ou dans des ateliers
(illustration 4)
.
■
Installez un ventilateur
supplémentaire disposant d'un
débit d'air volumique identique
à celui de l'unité extérieure
à monter dans la pièce et
pouvant compenser pour les
éventuelles pertes de pression
additionnelles par des canaux
d'air (illustration 4).
■
Veillez à garantir en
permanence une alimentation
en air depuis l'extérieur, si
possible, via des ouvertures
suffisamment grandes, situées
face à face (illustration 4).
Espace libre minimal
Prévoyez des espaces libres
suffisants pour les travaux de
maintenance et de réparation
et pour garantir une répartition
optimale de l'air.
ML 261 AT ML 351 AT ML 521 AT ML 681 AT
A 150 mm
B 700 mm 900 mm
C 400 mm
D 150 mm
E 200 mm 400 mm 600 mm
■
Conformez-vous aux consignes
et directives relatives à la
stabilité et à la technique de
construction pour le bâtiment
et prévoyez, le cas échéant, une
isolation phonique.
Espace libre minimal
E
C
B
A
D
Admission d'air
Évacuation d'air
Air chaud
Air
frais
Puits
de lumière
Unité extérieure
Air chaud
Puits
de lumière
Ventilateur
supplémentaire
4 Installation en intérieur
Admission d'air
Évacuation d'air
Toutes les données sont en mm
17
