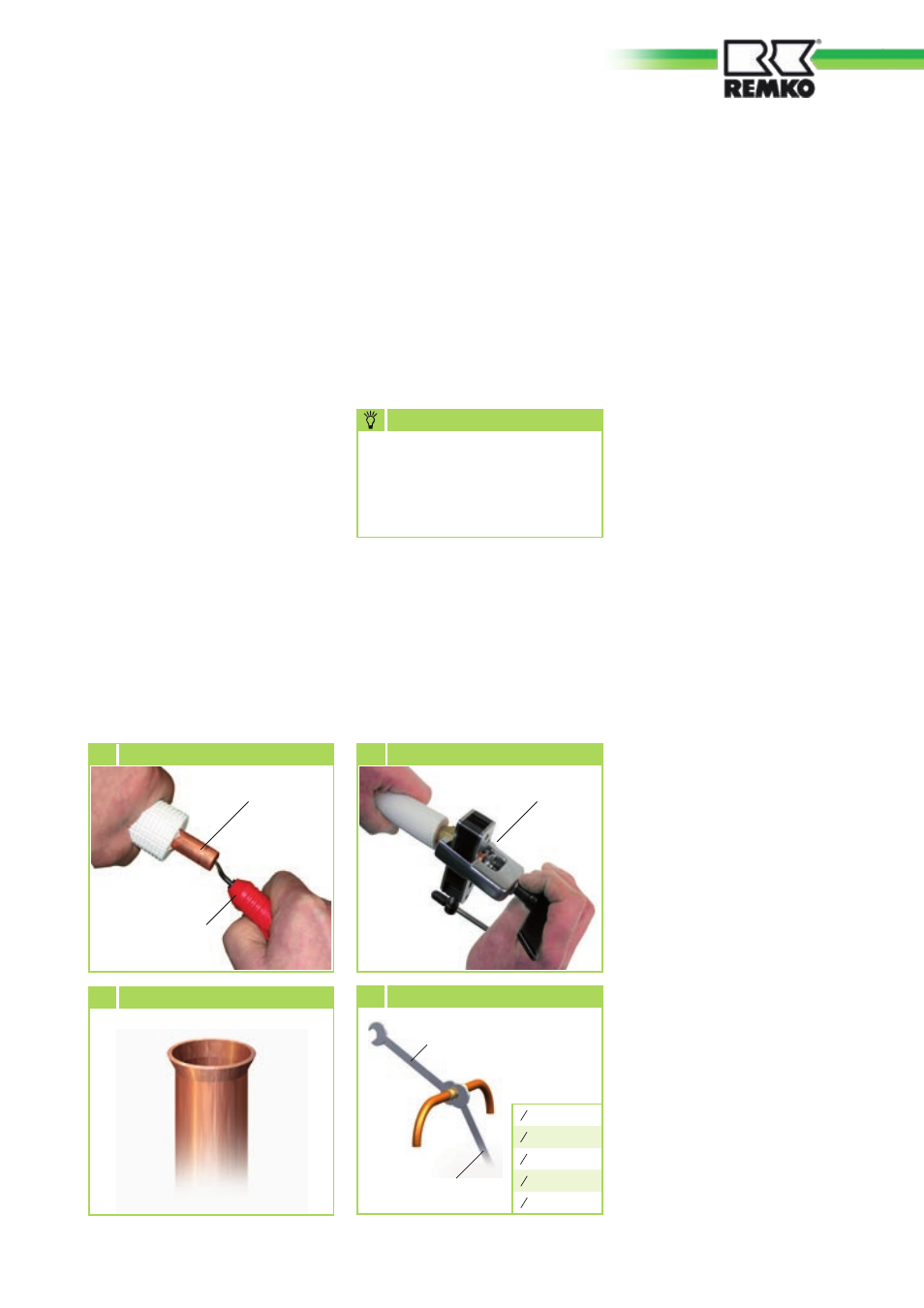

Remarques supplémentaires à
propos de l'installation
■
Si la longueur simple de la
conduite de raccordement
dépasse 5 m, ajoutez du
frigorigène lors de la première
mise en service de l'installation.
(Voir chapitre « Appoint de
frigorigène »).
Utilisez uniquement des
outils homologués pour
une utilisation en milieu
frigorifique.
REMARquE
Dudgeonnière
7 Sertissage de la conduite de frigène
Conduite de
frigorigène
Outil à ébavurer
6 Ébavurage de la conduite de frigorigène
8 Bord relevé de forme adéquate
Serrez à l'aide de la 1ère clé plate
Contre-serrez la
2. clé plate
9 Serrage des raccords vissés
Couple
de serrage :
1 4 “ 15-20 Nm
3 8 “ 33-40 Nm
1 2 “ 50-60 Nm
5 8 “ 65-75 Nm
3 4 “ 95-105 Nm
5. Vérifiez que le bord relevé
présente la forme adéquate
(illustration 8)
.
6. Tout d'abord, reliez
manuellement les conduites
de frigorigène afin de les
positionner correctement.
7. Serrez ensuite définitivement
les raccords vissés à l'aide de 2
clés plates de taille appropriée.
Lors du vissage, utilisez toujours
l'une des clés plates pour
contre-serrer (illustration 9).
8. Utilisez exclusivement des
tuyaux isolants adaptés à
la plage de température en
question et hermétiques à la
diffusion.
9. Amenez les conduites de
frigorigène de l'unité intérieure
à l'unité extérieure.
Fixez-les correctement et prenez
les mesures qui s'imposent pour
garantir un retour de l'huile
correct !
10. Lors du montage, respectez
les rayons de courbure des
conduites de frigorigène et
veillez à ne pas cintrer deux fois
le même point du tuyau. Vous
risqueriez de le fragiliser ou de
le fissurer.
12. Veillez à ce qu'aucun bruit solidien
ne soit transmis sur les parties du
bâtiment. Les amortisseurs de
vibrations permettent de limiter la
transmission des bruits solidiens !
13. Traitez les conduites de frigorigène
au niveau de l'unité extérieure en
suivant les indications fournies
précédemment.
11. Installez l'unité extérieure
sur une partie statique
homologuée du bâtiment à
l'aide de la console murale ou
de sol (respectez les consignes
d'installation des consoles).
