5 |
InstAllAtIon
Repérer la distance entre les étriers d’après le tableau et les schémas ci-des-
sous. Repérer ensuite les trous de perçage et visser les supports au moyen
d’un dispositif de fixation adapté au type de mur. Remonter le dispositif de
verrouillage à ressort jusqu’à sa position fixe supérieure, poser les étriers sur
les encoches puis pousser le haut du radiateur vers le mur jusqu’à enclen-
chement du système de fixation sur les étriers.
Le boitier de régulation doit toujours être en bas, le plus près possible du
sol. La distance entre le mur et le radiateur est de 50 mm, quel que soit le
modèle.
A1 + A2
(1) Puissance Effective: Le radiateur est équipé d’une protection
électronique limite haute, pour éviter que la température de surface
atteint des valeurs excessives. Dans ce cas, l’élément chauffant du ra-
diateur ne pourra fonctionner que pendant 65% du cycle de chauffe
complet, ainsi limitant l’émission à 65% de la puissance nominale. Cette
puissance correspond à la puissance effective.
(2) Emission moyenne
A1
* Trois systèmes de fixation.
** Le support de ce modèle est disposé asymétriquement pour laisser
la place au thermostat.
A2
Les radiateurs verticaux (H => 1500) sont livrés avec des chaînes de sécurité,
lesquelles se montent entre les éléments de fixation des radiateurs et les
consoles murales. Les radiateurs de H=1500 ou supérieur sont dotés de fixa-
tions au centre. Pour l’accrochage et le montage, relevez tous les éléments
de fixation en position de montage (utilisez le crochet fourni pour faciliter
cette opération), puis appuyez le radiateur contre les fixations jusqu’à ce que
le verrouillage à ressort émette un clic. Vérifiez que toutes les fixations sont
bien verrouillées.
B
Des barres sèche-serviettes (HDH 400) sont disponibles en option pour les
radiateurs verticaux de largeur 400mm. La HDH 400 est constituée de deux
barres fixes. La distance entre la barre supérieure et la barre inférieure est de
27 cm. La distanse h est propose d´être environ 10 cm.

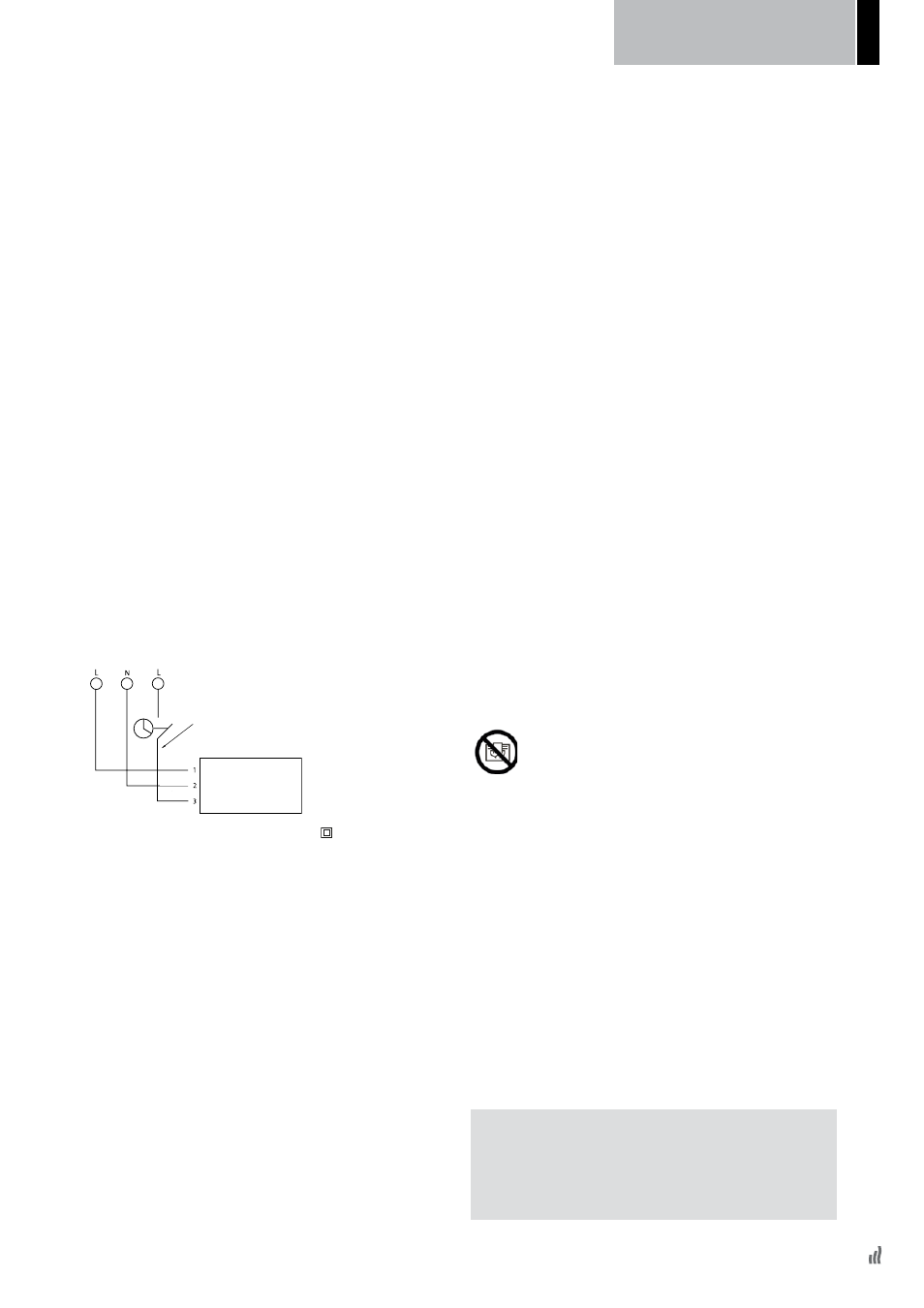

sChémA de ConnexIon
Pour le branchement du radiateur, se reporter au schéma de câblage. Le
radiateur est prévu pour un abaissement de température de 4°C à partir de
l’interrupteur intégré ou d’un programmateur extérieur. Il est primordial de
respecter les polarités Phase - Neutre.
Radiateur
Marron
Bleu
Noir
Fil pilote
Tous les radiateurs électriques Milo sont classe II, et protégés contre l’eau
selon (IP32). Ils ne doivent donc pas être reliés à la terre. Ils doivent être ins-
tallés exclusivemens dans le volume 3 (fig D et E) des salles d´eau at dans
tous les locaux. Cet appareil possède un interrupteur omnipolaire ayant une
distance d’ouverture de contact d’au moins 3 mm.
entretIen
Utiliser un nettoyant liquide ordinaire (ex: liquide vaisselle). Ne pas utiliser
de produits abrasifs qui risqueraient d’abîmer la surface du radiateur. Les
salissures (huile, etc.) peuvent être enlevées facilement avec un solvant tel
que l’acétone. Les rayures superficielles peuvent être supprimées en pon-
çant la surface avec du papier abrasif fin.
QU’est Ce QU’Un ComposIte mInérAl?
C’est un matériau composé de minéraux concassés noyés dans un liant.
Co mment mettre votre App AreIl en mArChe
Le radiateur est mis en service en amenant l’interrupteur, marqué I et O, en
position de marche I.
réglAge de lA tempérAtUre désIrée
• Positionner le bouton (fig 4 ) sur CONF (Confort).
• Poser un thermomètre dans la pièce concernée, suffisamment éloigné
du radiateur (sur un meuble par exemple).
• Amener le bouton (fig 2) du thermostat aux alentours de la gradua-
tion 4 (le voyant s’allume) fig 3.
• Surveiller votre thermomètre jusqu’à l’obtention de la température
désirée (par exemple 19°C). Lorsque cette température est atteinte,
tourner tout doucement le bouton du thermostat vers la gauche
jusqu’à ce que le voyant s’éteigne sans aller plus loin.
• Votre température est alors réglée.
Lorsque le bouton du thermostat est positionné sur*, votre appareil assure
alors le Hors Gel de votre pièce (environ 7°C).
InstAllAtIon sA ns CentrAle de progrAmmAtIon
Vous ne devez pas, dans ce cas, utiliser le fil pilote (fil noir). Isolez le dans le
bornier de raccordement. Le bouton du milieu (Fig: 4) doit être positionné
sur CONF (Confort). Si vous positionnez ce bouton sur Eco, vous obtiendrez
entre 3 et 4°C de moins dans la pièce. Par exemple, si vous aviez réglé votre
thermostat à 19°C, vous obtiendriez 15 ou 16°C. Cela peut être intéressant
pour garder en température réduite une pièce en général inoccupée sans
dérégler votre thermostat. Pour retrouver votre température de Confort, il
vous suffira de remettre le bouton sur CONF.
InstAllAtIon AveC CentrAle de progrAmmA tIon
Nos appareils sont équipés d’un fil supplémentaire (fil noir) appelé « fil
pilote ». Celui-ci permet à votre appareil de recevoir des ordres électriques
d’une centrale de programmation. (Demandez conseil à votre électricien).
Votre radiateur est conçu pour interpréter 6 ordres différents :
1- Marche Confort - La température que vous avez réglée sur votre
thermostat (par exemple 19°C).
2- Hors Gel – Température fixe d’environ 7°C.
3- Arrêt – L’appareil est en veille mais ne chauffe pas.
4- Marche en Réduit – Entre 0 et 15° de moins, selon votre choix.
5- Marche en Réduit – 2°C de moins
6- Marche en Réduit – 1°C de moins
Vous devez amener le bouton (fig: 4) sur PROG (programme) et continuer à
le tourner à droite pour choisir la valeur de l’abaissement automatique de
température (0-15°C). Par exemple –4°C pour la nuit.
fonCtIons prIorItAIres sUr lA CentrAle de progrAmmAtIon
Vous souhaitez qu’un ou des radiateurs restent en mode Confort. Position-
nez le bouton (fig: 4) sur CONF*.
Vous souhaitez qu’un ou plusieurs radiateurs restent en mode Réduit.
Positionnez le bouton (fig: 4) sur ECO*
* Les ordres reçus de la Centrale de Programmation sont, dans ce cas, ignorés
du radiateur.
fonCtIons BAss e et très BAss e tempérAtUre (fIg 5)
Le fait de choisir l’une ou l’autre de ces fonctions ne change en aucun cas, ni
la puissance de votre appareil, ni la température que vous avez réglée pour
votre pièce
Basse température (n)
La température de surface de l’appareil n’excède pas 60°C en régime normal
très Basse température* (l)
La température de surface de l’appareil n’excède pas 45°C en régime normal.
*Conseillé par exemple pour la chambre d’un enfant en bas âge, les crèches,
maternelles...
dIvers
La protection thermique se déclenche et coupe le radiateur quand celui-ci
devient trop chaud. Il redémarre automatiquement après refroidissement.
ConseIl d’UtIlIsAtIon
mIse en gArde: pour d’éviter une surchauffe, ne pas couvrir
l’appareil de chauffage.
Eviter absolument de couvrir totalement ou même
partiellement vos radiateurs (linge ou tout autre objet).
Le radiator est dolé dùn dispositif de protetcion contre le sur-
chauffage qui coupe le courant si le radietur s`é chauffe rop. Vous ne pourrez
pas reinitialiser ce dispositif, et il vous faudra remplacer le radiateur.
MISE EN GARDE: L´appareil de chauffage ne doit pas etre utilisé si le pan-
neau est endommagés.
Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris
les enfants) dont les capacités physiques ou mentales sont réduites, ou des
personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu
bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité,
d’une surveillance pu d’instructions préalables concernant l’utilisation de
l’appareil. Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent
pas avec l’appareil. Si vous devez ouvrir la fenêtre, arrêtez les radiateurs au
moyen de I’interrupteur. Vous éviterez un gaspillage d’énergie. Si le radia-
teur a besoin d’étre nettoyé, utiliser uniquement un produit nettoyant doux.
En cas de problémes ou d’éventuelles réparations, nous vous prions de bien
vouloir prendre contact avec votre fournisseur ou avec un électricien agréé.
Le remplacement du câble d´alimentation doit être réalisé par le fabricant,
son service après vente ou une personne de qualification similaire afin d’évi-
ter un danger.
Garantie
La garantie est valable pendant 10 ans, sauf pour les composants élec-
triques, pour lesquels elle est valable pendant 2 ans. En cas de problèmes ou
de réparations, veuillez contacter votre fournisseur.
AttentIon!
L’installation doit impérativement être confiée à un technicien qualifié.
Ne pas monter le radiateur sous une prise électrique. Dans le cas d’un
montage dans une salle de bain/douche, le radiateur doit être installé de
telle manière qu’il soit impossible d’atteindre l’interrupteur
ou le thermostat depuis la douche ou la baignoire.

INSTALLATION
ET MODE D’EMPLOI
