Manuel d’installation et d’utilisation du foyer
Stratford
94
5.

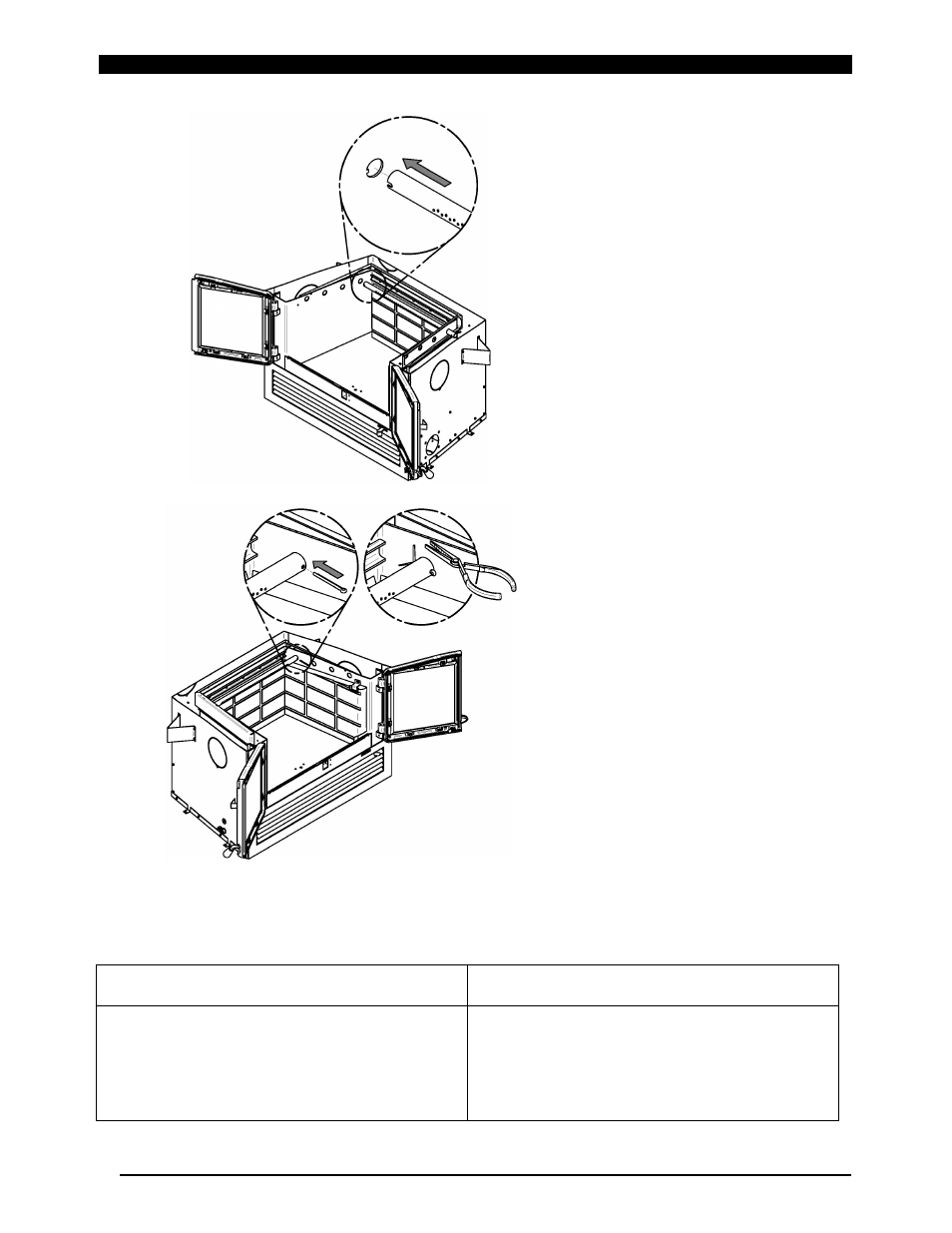

Aligner l’encoche du côté
gauche du tube avec la dent
du trou correspondant de la
canalisation de gauche.
6.
Insérer une goupille de
rétention dans le dernier
trou à droite du tube. Déplier
ensuite les pattes de la
goupille afin qu’elle demeure
en place.
7.
Répéter les étapes 4, 5 & 6
pour les 2 tubes arrière, puis
installez les coupe-feu avant
d’installer les 2 tubes avant.
8.
Pour retirer les tubes, suivre
les étapes dans l’ordre
inverse.
Prenez note que n’importe quel tube peut être remplacé sans retirer le coupe-feu.
Notes importantes:
Les tubes d’air secondaire sont identifiés de la manière suivante :
Modèle
Type de tuyaux
Stratford
Avant ► 95 trous de 0.141"
Centre avant ► 67 trous de 0.125"
Centre arrière ► 67 trous de 0.109’’
Arrière ► 67 trous de 0.101’’
