Manuel d’installation et d’utilisation du foyer Stratford
88

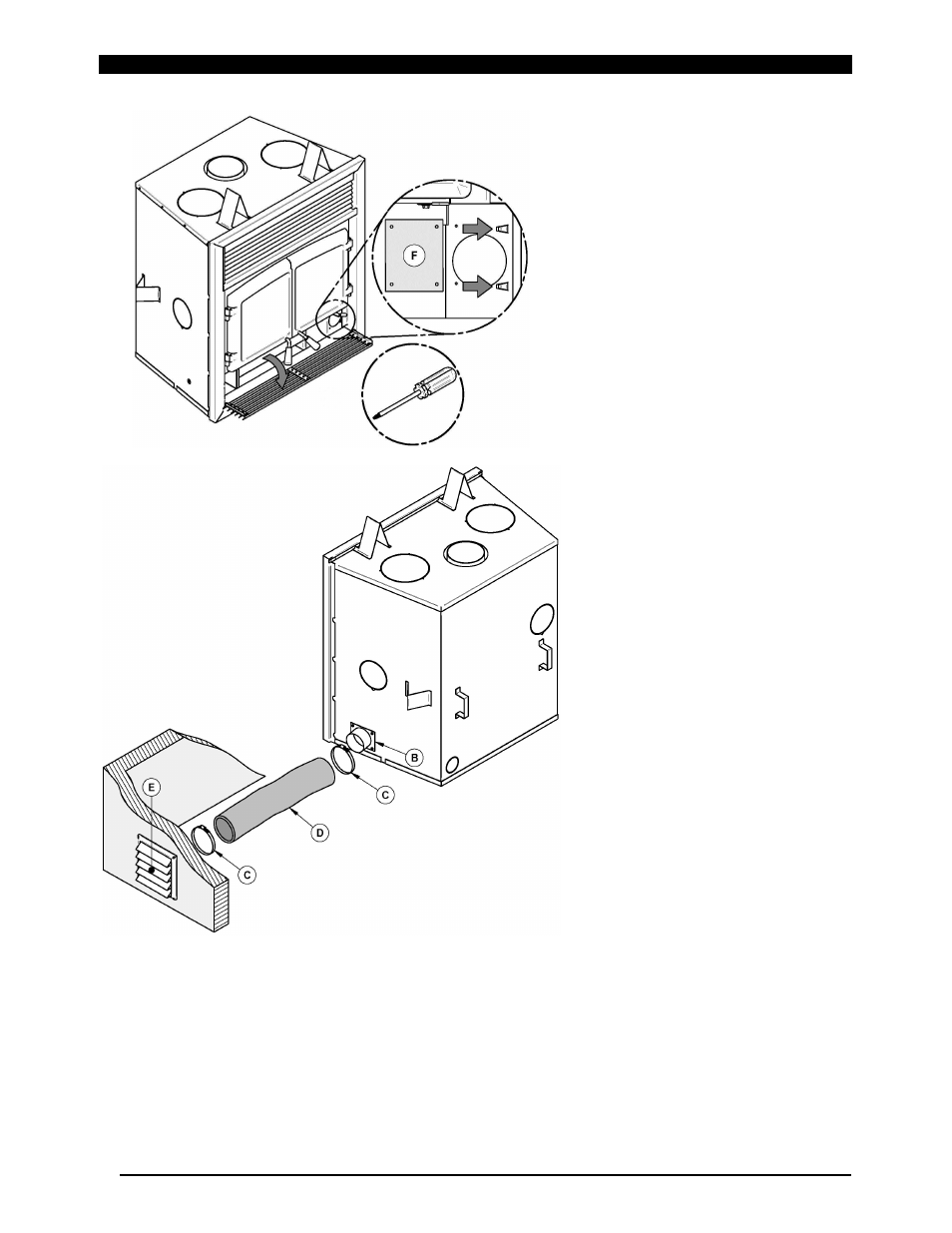

Retirer la louvre décorative
inférieure du foyer. Installez la
plaque (F) fournie avec l’ensemble
sur l’ouverture frontale du boîtier
de contrôle d’air. À l’aide d’un
tournevis, fixer avec 2 vis.
Par la suite, installez le tuyau
flexible* (D) (non fournie) sur
l’adaptateur d’entrée d’air frais (B)
à l’aide d’un des collets de serrage
(C) fourni. Fixez l’autre extrémité
au capuchon de prise d’air (E) à
l’aide du deuxième collet de
serrage (C). Le capuchon de prise
d’air (E) doit être installé à
l’extérieur de votre habitation.
*Utilisez la longueur qu’il vous faut
pour votre installation tout en
respectant le maximum de 30 pieds
(9 m). Afin d’éviter la condensation,
il est recommandé d’utiliser un
tuyau isolé suffisamment long
contenant une boucle «P-Trap».
Cette
configuration peut se
retrouver dans l’enceinte du foyer,
mais doit en tout temps respecter
les dégagements aux matériaux
combustibles.
Pour compléter l’installation, faites un trou de 1/4" à 1/2" (6 mm à 13 mm) de plus que le
diamètre de tuyau dans le mur extérieur de la maison à l’endroit choisi. De l’extérieur, placez la
bouche d’air extérieure dans le trou (la face ouverte vers le bas) et fixez la bouche au mur à l’aide
de vis tel qu’illustré ci-dessous. Posez le tuyau isolé sur le tube de la bouche et sur le raccord d’air
extérieur du foyer. À chaque extrémité, retirez délicatement l’isolant et l’enveloppe de plastique,
