Manuel d’installation et d’utilisation du foyer
Stratford
73
3.

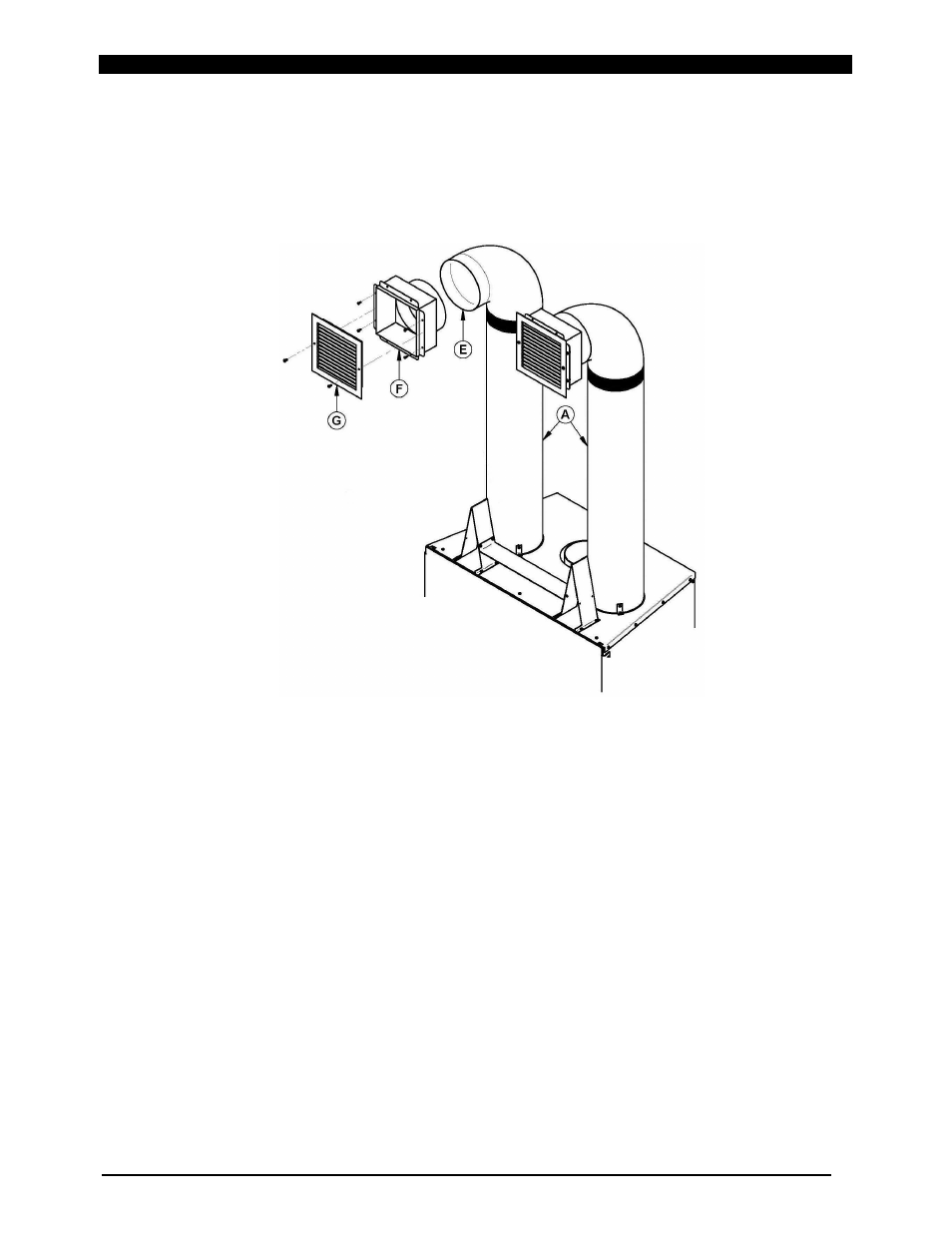

Fixez les conduits (A) aux coudes 90° (E) à l’aide de vis auto-perforantes (3 par coude). Insérez
les cadres (F) dans les sorties des coudes (E), appuyez-les à l’arrière du revêtement non-
combustible et fixez-les au mur à l’aide de vis derrière ce dernier. Fixez l’embouchure du cadre
(F) à la sortie du coude (E) à l’aide de 3 vis auto-perforantes dans chacun. Fixez les grilles
décoratives aux cadres à l’aide de vis.
4.
Laissez un dégagement d’au moins 2” (50 mm) entre les conduits et le coupe-feu; l’ouverture
pour les sorties d’air chaud (grilles) doit mesurer 8¼" x 8¼" (210 mm x 210 mm).
5.
Le nombre maximum de coudes permis dans une longueur de conduit est de deux.
6.
Laissez un dégagement d’au moins 12” (305 mm) entre le cadre de la sortie d’air chaud et un
plafond, une cloison latérale ou un manteau en matériau inflammable.
