BARRE DE DEVERSEMENT
Une rampe de pulvérisation qui contient plu-
sieurs rangées de gicleurs de 3/8" par lesquels
sort l'eau. Une vanne papillon à actionnement
hydraulique régule l'arrivée d'eau à la barre de
déversement. La vanne papillon est commandée
électriquement par le boîtier des commandes en
cabine et est actionnée par un vérin hydraulique.
Les actionneurs reçoivent la pression hydrau-
lique du boîtier de commande à électrovannes.
Les barres de déversement peuvent fonctionner
par gravité ou sous pression.

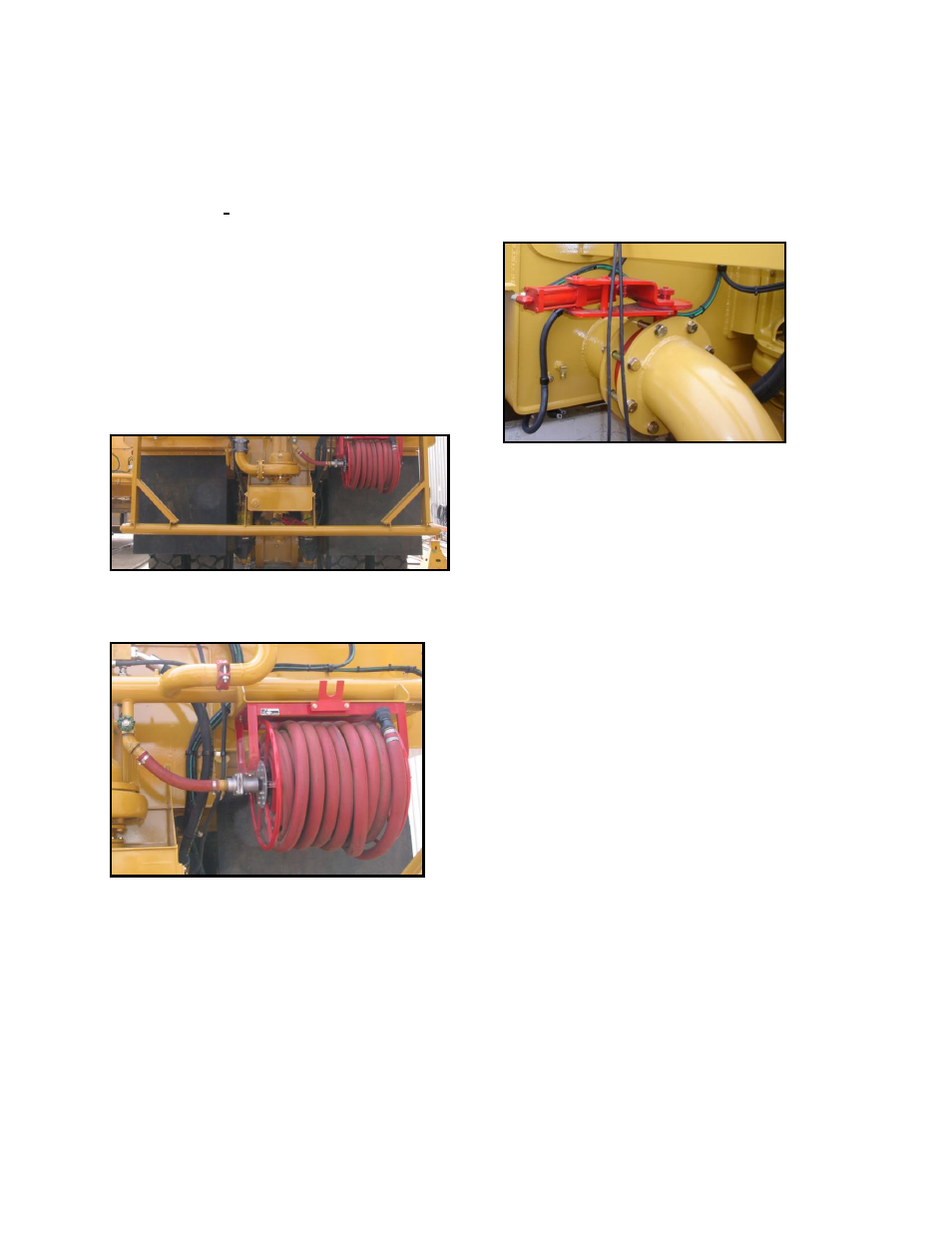

DÉVIDOIR À FLEXIBLE
Normalement situé sur le carter de la pompe à
eau du MTT ou sur la rampe de pulvérisation, le
dévidoir contient un flexible en caoutchouc ren-
forcé de 1"/2,5 cm ou 1.5"/3,8 cm de diamètre et
de 50'/15,2 m ou 100'/30,5 m de long. L'extrémi-
té du flexible est également équipée d'un ajutage
réglable du type utilisé pour la lutte contre l'in-
cendie. Le dévidoir à flexible reçoit de l'eau sous
pression de la rampe de pulvérisation située au
dos de la citerne.
DISPOSITIF DE VIDANGE
CITERNE
Une vanne papillon hydraulique reliée au tuyau
de pression de la citerne permet de vidanger
cette dernière de son eau. La vanne papillon est
commandée électriquement par le boîtier des
commandes en cabine et est actionnée par un
actionneur hydraulique. Les actionneurs reçoi-
vent la pression hydraulique du boîtier de com-
mande à électrovannes. Les dispositifs de
vidange citerne peuvent fonctionner par gravité
ou sous pression.
