MTT-OPS-1
12 Février 2013
SECTION 2
Description du système
2-9

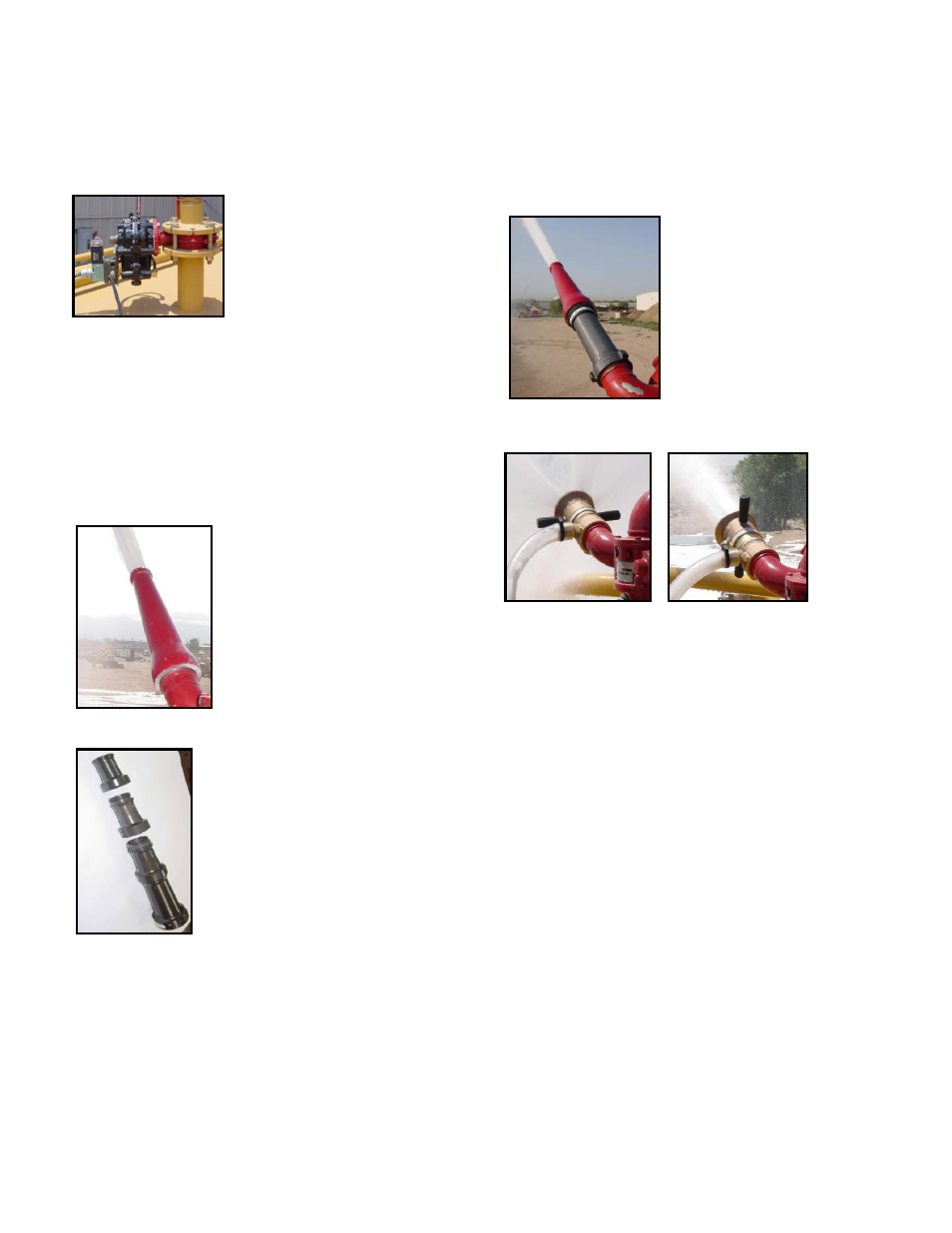

Vanne papillon électro-
pneumatique
Une
vanne électro-
pneumatique qui gère le flux
d'eau en direction de la lance
monitor. Un solénoïde à 24 V
c.c. reçoit les commandes de
l'interrupteur MONITOR des commandes en cabine,
via le boîtier logique, de manière à acheminer l'air sous
pression vers une chambre d'air qui ouvre ou ferme
une vanne de 3"/7,62 cm. L'ensemble est encastré
entre les brides de tuyau du haut et du bas
AJUTAGES ET RÉGLEURS DE FORME DE
JET DE LA LANCE MONITOR
Ajutage à paroi interne lisse
Un ajutage conique à diamètre
de 1.5"/3,81 cm qui dirige le
flux d'eau. L'ajutage est muni
d'un régleur de forme de jet qui
permet de lisser le flux d'eau
afin d'augmenter la distance du
jet d'eau.
Ajutage à paroi interne lisse (modulable)
Un ajutage conique segmenté qui
dirige le flux d'eau. Le réglage de
l'ouverture de l'ajutage se fait en
retirant des segments afin d'obtenir
l'ouverture optimale pour une
pression donnée de fonctionne-
ment de la pompe à eau. Les dia-
mètres des segments de l'ajutage
sont de 1 3/8"/3,5 cm, 1 1/2"/3,81
cm, 1 3/4"/4,44 cm et 2"/5,08 cm.
L'ajutage doit être équipé d'un régleur de forme de jet
en ligne pour augmenter la distance du jet d'eau.
Régleur de forme de jet en ligne
Dispositif d'optimisation des
performances monté entre la
sortie de la lance monitor et
l'ajutage droit à passage di-
rect sélectionné. Le passage
du régleur de forme de jet
est un canal de type nid
d'abeille conçu pour modeler
le jet d'eau afin d'en obtenir
la distance maximale.
Ajutage réglable manuellement
Brouillard/jet continu : Un ajutage droit à passage
direct modifié permettant à l'opérateur de régler ma-
nuellement le jet d'eau sélectionné entre brouillard et
jet continu. Certains ajutages sont configurés pour
projeter de la mousse extinctrice.
Éventail/jet continu : Un ajutage droit à passage
direct modifié permettant à l'opérateur de régler ma-
nuellement le jet d'eau sélectionné entre éventail plat
et jet continu. L'éventail plat peut être réglé sur hori-
zontal ou vertical par réorientation de l'ajutage sur la
lance monitor.
