MEGA Corp. MTT-OPS-1 - Manuel (Page 19)

MTT-OPS-1
12 Février 2013
SECTION 2
Description du système
2-10

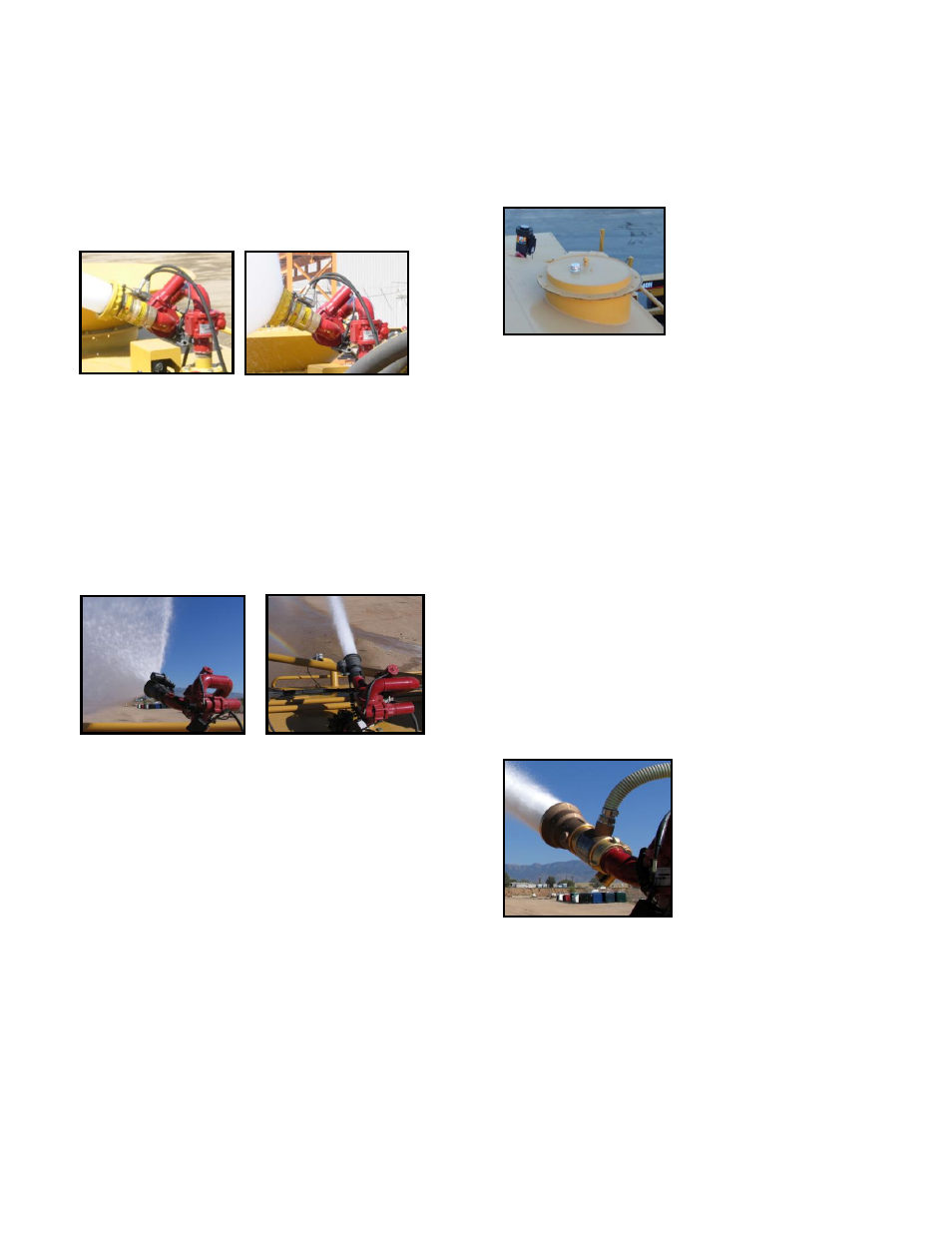

Ajutage réglable par télécommande
(électrique ou hydraulique)
Brouillard/jet continu
Un ajutage droit à passage direct modifié permettant
à l'opérateur de régler le jet d'eau sélectionné à dis-
tance entre brouillard et jet continu par une com-
mande en cabine. Le corps interne ou externe de
l'ajutage est mu par un actionneur électrique ou hy-
draulique afin de faire sortir l'eau en brouillard ou en
jet continu. Certains ajutages sont configurés pour
projeter de la mousse extinctrice.
Éventail/jet continu
Un ajutage droit à passage direct modifié permettant
à l'opérateur de régler le jet d'eau sélectionné à dis-
tance entre éventail plat et jet continu par une com-
mande en cabine. Le corps interne ou externe de
l'ajutage est mu par un actionneur électrique afin de
faire sortir l'eau en éventail ou en jet continu. L'éven-
tail plat peut être réglé sur horizontal ou vertical par
réorientation de l'ajutage sur la lance monitor.
SYSTÈME D'EXTINCTION
D'INCENDIE
Un système consistant en un réservoir en acier inoxy-
dable de 120 gal/454 litres ou 60 gal/ 227 litres, un
robinet d'arrêt à actionnement électrique ou pneuma-
tique, un interrupteur de commande en cabine, des
flexibles et un ajutage de projection de mousse monté
sur la lance monitor.
Réservoir d'agent moussant concentré
Un réservoir en acier
inoxydable monté dans la
partie haute avant de la ci-
terne d'eau et qui contient
un tube d'alimentation allant
jusqu'au bas du réservoir et
relié à un flexible en haut
du réservoir, puis acheminé au robinet d'arrêt de
l'agent moussant. Le réservoir contient également un
bouchon à soupape de pression/dépression qui em-
pêche la pénétration de corps étrangers dans le réser-
voir tout en assurant la décharge de pression et le
déplacement de l'air durant les variations de tempéra-
ture.
Robinet d'arrêt électrique
Le robinet d'arrêt en ligne est monté sur le rebord
supérieur du réservoir à mousse et est commandé par
l'interrupteur FOAM (Mousse) des commandes en
cabine. Le robinet d'arrêt est mis en marche par un
actionneur électrique géré par l'interrupteur qui fait
partie des commandes en cabine. Une fois le robinet
d'arrêt ouvert, l'agent moussant concentré s'écoule de
son réservoir de stockage jusqu'à l'ajutage monté sur
la lance monitor si les interrupteurs MONITOR et
PUMP (pompe à eau) sont ACTIVÉS
Ajutage de projection de mousse
Un ajutage réglable ma-
nuellement ou à distance
(brouillard/jet continu) est
fixé à la tubulure d'eau de
la lance monitor. Le carter
intérieur de l'ajutage utilise
l'eau sous haute pression
de la lance monitor pour
créer une force d'aspiration
qui tire l'agent moussant concentré de son réservoir
pour le mêler à l'eau et à l'air et produire la mousse
extinctrice selon des proportions réglées au niveau de
l'ajutage. L'ajutage peut être réglé pour prélever
l'agent moussant à un taux de 1, 3 ou 6 %. Le réglage
du taux se fait en replaçant un disque amovible.
