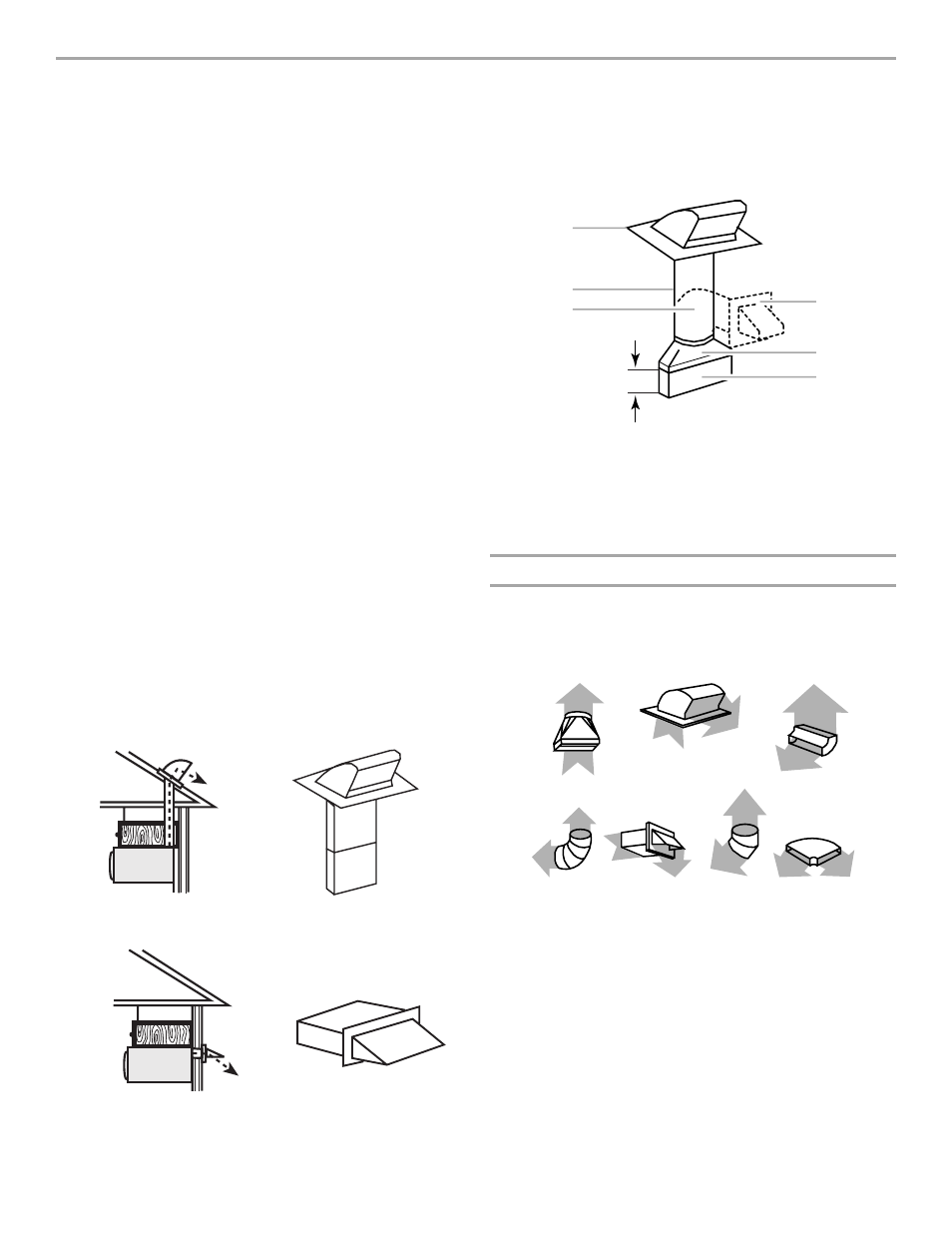

SPÉCIFICATIONS DU CIRCUIT D'ÉVACUATION
Cette section présente de l'information de référence uniquement,
à l'intention des architectes/concepteurs et constructeurs.
REMARQUES :
■ Les matériaux du circuit d'évacuation nécessaires à
l’installation ne sont pas fournis avec l'ensemble four à micro-
ondes/hotte.
■ On déconseille l'emploi d'un conduit métallique flexible.
■ Pour éviter d'éventuelles détériorations du produit, veiller à ce
que l'air aspiré soit déchargé à l'extérieur (sauf dans le cas
d'une installation avec recyclage). Veiller à ce que l'air aspiré
ne soit pas déchargé dans un espace fermé dissimulé :
cavités murales ou un plafond, grenier, vide sanitaire ou
garage.
Recommandations pour une installation optimale du
circuit d'évacuation :
■ utiliser une bouche de décharge (murale ou sur toit)
comportant un clapet anti-reflux à l’arrière
■ utiliser un conduit métallique rigide
■ utiliser l'itinéraire d'acheminement le plus direct; minimiser la
longueur du circuit et le nombre de coudes pour obtenir un
fonctionnement efficace
■ utiliser des conduits de taille uniforme
■ assurer l'étanchéité de toutes les jointures des conduits avec
du ruban adhésif pour conduits
■ utiliser un composé de calfeutrage pour assurer l'étanchéité
autour de la bouche de décharge (murale ou sur toit)
■ ne pas connecter ensemble 2 raccords coudés, pour
optimiser la performance de la hotte
Dans le cas de la décharge à travers le mur, veiller à disposer de
l'espace libre suffisant à l'intérieur du mur pour que le clapet anti-
reflux puisse manœuvrer librement.
Dans le cas de la décharge à travers le toit, si on doit utiliser un
raccord de transition (de rectangulaire à rond), veiller à disposer
d'un espace libre d'au moins 3" (7,6 cm) entre le sommet du four
à micro-ondes et le raccord de transition. Voir l'illustration
“Raccord de transition rectangulaire/rond”.
Raccord de transition rectangulaire/rond
REMARQUE : On doit disposer d'un espace libre de 3" (7,6 cm)
ou plus entre le sommet du four à micro-ondes et le raccord de
transition rectangulaire/rond pour que le clapet anti-reflux puisse
manœuvrer librement et complètement.
Raccords standard recommandés
Les longueurs équivalentes suivantes doivent être utilisées pour
calculer la longueur du circuit d’évacuation. Voir les exemples
dans la section “Longueur recommandée du circuit
d’évacuation”.
Décharge à travers le toit Bouche de décharge sur toit
Décharge à travers le mur Bouche de décharge murale
A. Bouche de décharge sur toit
B. Conduit rond de dia. 6" (15,2 cm) min.
C. Coude (pour décharge murale uniquement)
D. Bouche de décharge murale
E. Raccord de transition rectangulaire/rond de 3¼" x
10" à dia. 6" (8,3 x 25,4 cm à 15,2 cm)
F. Raccord d'extension, hauteur de 3" (7,6 cm) min.
A. Raccord de transition rectangulaire/rond : 3¼" x 10" à 6"= 5 pi
(8,3 x 25,4 cm à 15,2 cm = 1,5 m)
B. Bouche de décharge sur toit : 3 ¹⁄₄ " x 10" = 24 pi (8,3 x 25,4 cm
= 7,3 m)
C. Coude à 90° : 3 ¹⁄₄ " x 10" = 25 pi (8,3 x 25,4 cm = 7,6 m)
D. Coude à 90° : 6" = 10 pi (15,2 cm = 3 m)
E. Bouche de décharge murale : 3 ¹⁄₄ " x 10" = 40 pi (8,3 x 25,4 cm
= 12,2 m)
F. Coude à 45° : 6" = 5 pi (15,2 cm = 1,5 m)
G. Coude plat à 90° : 3
¹⁄₄
" x 10" = 10 pi (8,3 x 25,4 cm = 3 m)
A
B
C
E
F
D
3" (7,6 cm)
A B C
D E F G
