16

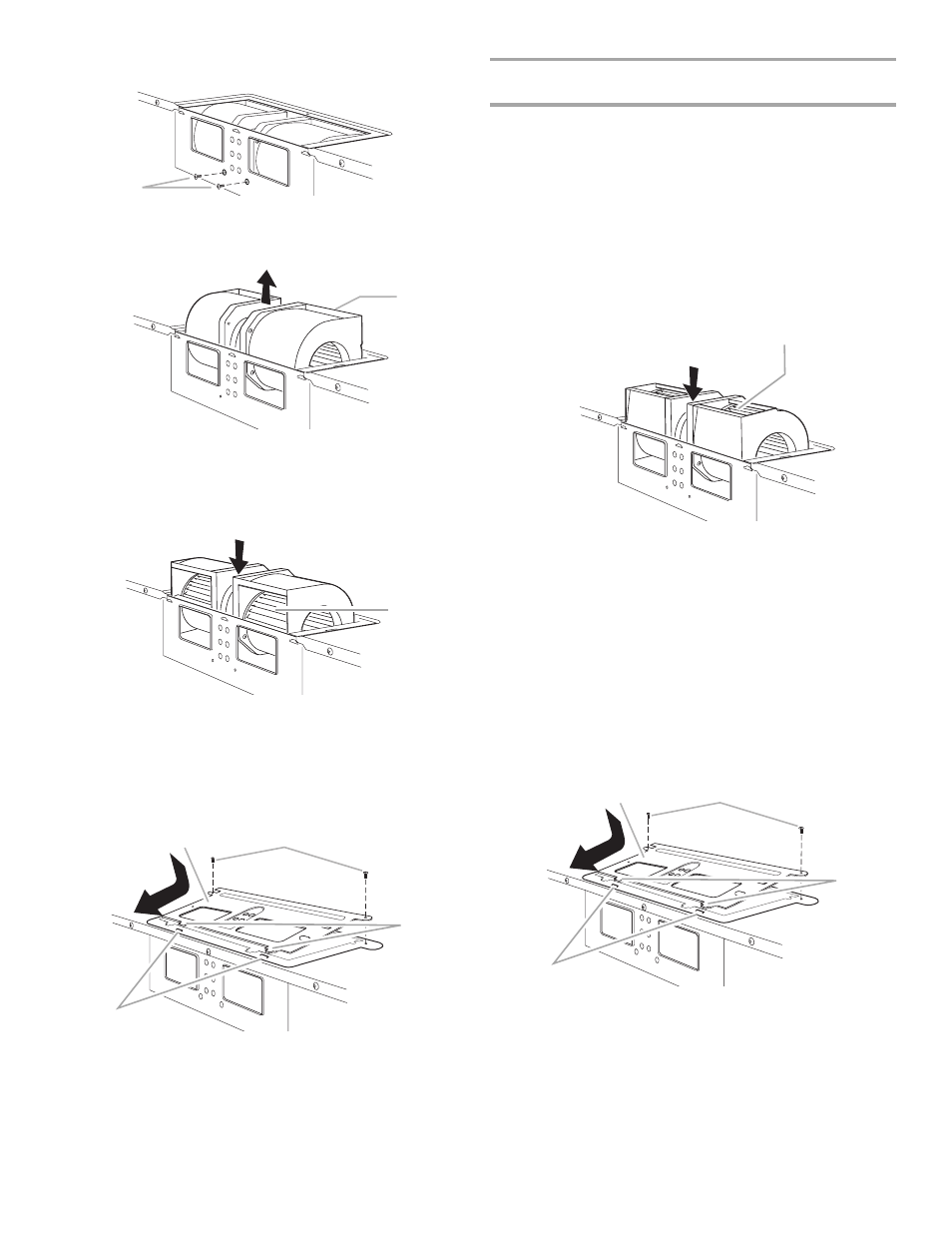

3. Retirer les 2 vis fixant le moteur du ventilateur à l'arrière du
four à micro-ondes.
A. Vis (dans les trous décalés)
4. Soulever le moteur du ventilateur pour le sortir du four à
micro-ondes.
A. Moteur du ventilateur
5. Faire pivoter le moteur du ventilateur de 180° pour que les
orifices de sortie soient alignés avec l'arrière du four à micro-
ondes, et rabaisser le moteur du ventilateur dans le four à
micro-ondes.
A. Orifice de sortie
6. Fixer à nouveau le moteur du ventilateur à l'arrière du four à
micro-ondes avec les 2 vis ôtées à l'étape 3.
7. Fixer à nouveau la plaque de support du clapet. Vérifier que
les onglets de la plaque de support du clapet sont insérés
dans les fentes situées sur la partie supérieure du four à
micro-ondes.
8. Fixer la plaque de support du clapet à l'aide des 2 vis qui ont
été retirées à l'étape 1.
Pour une installation avec décharge à l'extérieur à travers
le toit seulement
1. Répéter l'étape 1 de “Pour une installation avec décharge
murale seulement”.
2. Répéter l'étape 2 de “Pour une installation avec décharge
murale seulement”.
3. Répéter l'étape 3 de “Pour une installation avec décharge
murale seulement”.
4. Répéter l'étape 4 de “Pour une installation avec décharge
murale seulement”.
5. Faire pivoter le moteur du ventilateur pour que les orifices de
sortie soient orientés vers le haut du four à micro-ondes, et
que les côtés plats du moteur du ventilateur soient orientés
vers l'arrière du four à micro-ondes. Rabaisser le moteur du
ventilateur dans le four à micro-ondes.
A. Orifice de sortie
IMPORTANT : Si le moteur du ventilateur n'est pas positionné
avec les côtés plats orientés vers l'arrière du four à micro-ondes
(tel qu'illustré), le rendement sera médiocre.
6. Fixer à nouveau le moteur du ventilateur à l'arrière du four à
micro-ondes avec les 2 vis ôtées à l'étape 3 de la section
“Pour une installation avec décharge murale seulement”. Bien
serrer les vis.
REMARQUE : Si le moteur du ventilateur n'est pas correctement
orienté, les 2 vis ôtées à l'étape 3 ne peuvent pas être réinstallées
sur le four à micro-ondes.
7. Fixer à nouveau la plaque de support du clapet. Vérifier que
les onglets de la plaque de support du clapet sont insérés
dans les fentes situées sur la partie supérieure du four à
micro-ondes.
8. Fixer la plaque de support du clapet à l'aide des 2 vis qui ont
été retirées à l'étape 1 de la section “Pour une installation
avec décharge murale seulement”.
A. Plaque de support du clapet
B. Vis
C. Onglets de la plaque de support du clapet
D. Fentes
A
A
A
A B
C
D
A. Plaque de support du clapet
B. Vis
C. Onglets de la plaque de support du clapet
D. Fentes
A
A B
C
D
