20
Spécifications électriques
Observer les dispositions de tous les codes et règlements
en vigueur.
S'assurer que l’installation électrique est correcte et qu'elle
satisfait aux exigences de la plus récente édition de la norme
National Electrical Code, ANSI/NFPA 70, ou de la norme CSA
C22. 1-94, Code canadien de l’électricité, partie 1 et C22.2
n° 0-M91 (dernière édition) et de tous les codes et règlements
en vigueur.
Si les codes le permettent et si l'on utilise un conducteur distinct
de liaison à la terre, il est recommandé qu'un électricien qualifié
vérifie la qualité de la liaison à la terre.
Pour obtenir un exemplaire des normes des codes ci-dessus,
contacter :
National Fire Protection Association
1 Batterymarch Park
Quincy, MA 02169-7471
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
■
L'appareil doit être alimenté par un circuit de 120 V
CA seulement, 60 Hz, 15 ampères, protégé par fusible.
■
Si le domicile possède un câblage en aluminium, suivre
la procédure ci-dessous :
1. Raccorder une section de câble en cuivre massif
aux conducteurs en queue de cochon.
2. Connecter le câblage en aluminium à la section ajoutée
de câblage en cuivre en utilisant des connecteurs et/ou
des outils spécialement conçus et homologués UL pour
fixer le cuivre à l’aluminium.
Suivre la procédure recommandée par le fabricant de
connecteurs électriques. Les raccordements aluminium/
cuivre doivent satisfaire aux prescriptions des codes
locaux et de l’industrie, et être conformes aux pratiques
de câblage reconnues.
■
Le calibre des conducteurs et les connexions doivent
être compatibles avec les caractéristiques électriques
de l'appareil spécifiées sur la plaque signalétique.
La plaque signalétique de l'appareil est située derrière
le filtre, sur la paroi arrière de la hotte.
■
Le calibre des conducteurs doit être conforme aux exigences
du National Electrical Code, de la plus récente édition
de la norme ANSI/NFPA 70 ou des normes CSA C22. 1-94,
Code canadien de l'électricité, partie 1 et C22.2 n° 0-M91
(édition la plus récente) et de tous les codes et règlements
en vigueur.
INSTRUCTIONS D’INSTALLATION
Préparation de l’emplacement
■
Il est recommandé d’installer le circuit d’évacuation
avant de procéder à l’installation de la hotte.
■
Avant d’exécuter les découpages, vérifier la disponibilité
d’un dégagement suffisant dans le plafond ou le mur
pour le conduit d’évacuation.
■
Avant de sélectionner la hotte à installer, mesurer
la hauteur libre sous plafond et la hauteur maximum
disponible sous la hotte.
1. Déconnecter la source de courant électrique.
2. Déterminer la méthode d’évacuation à utiliser :
décharge à travers le mur ou le toit, ou recyclage.
3. Sélectionner une surface plane pour l’assemblage de la
hotte. Placer le matériau de protection sur cette surface.
4. À l’aide de deux personnes ou plus, soulever la hotte
et la poser sur la surface couverte.
Installation des vis de montage de la hotte
1. Déterminer et marquer la position de l’axe central
sur le mur où la hotte sera installée.
2. Sélectionner une hauteur de montage comprise entre
un minimum de 24" (61 cm) pour une surface de cuisson
électrique, un minimum de 27" (68,6 cm) pour une surface
de cuisson au gaz et un maximum suggéré de 36" (91,4 cm)
entre le dessus de la cuisinière et le bas de la hotte.
Marquer la ligne de repérage sur le mur.

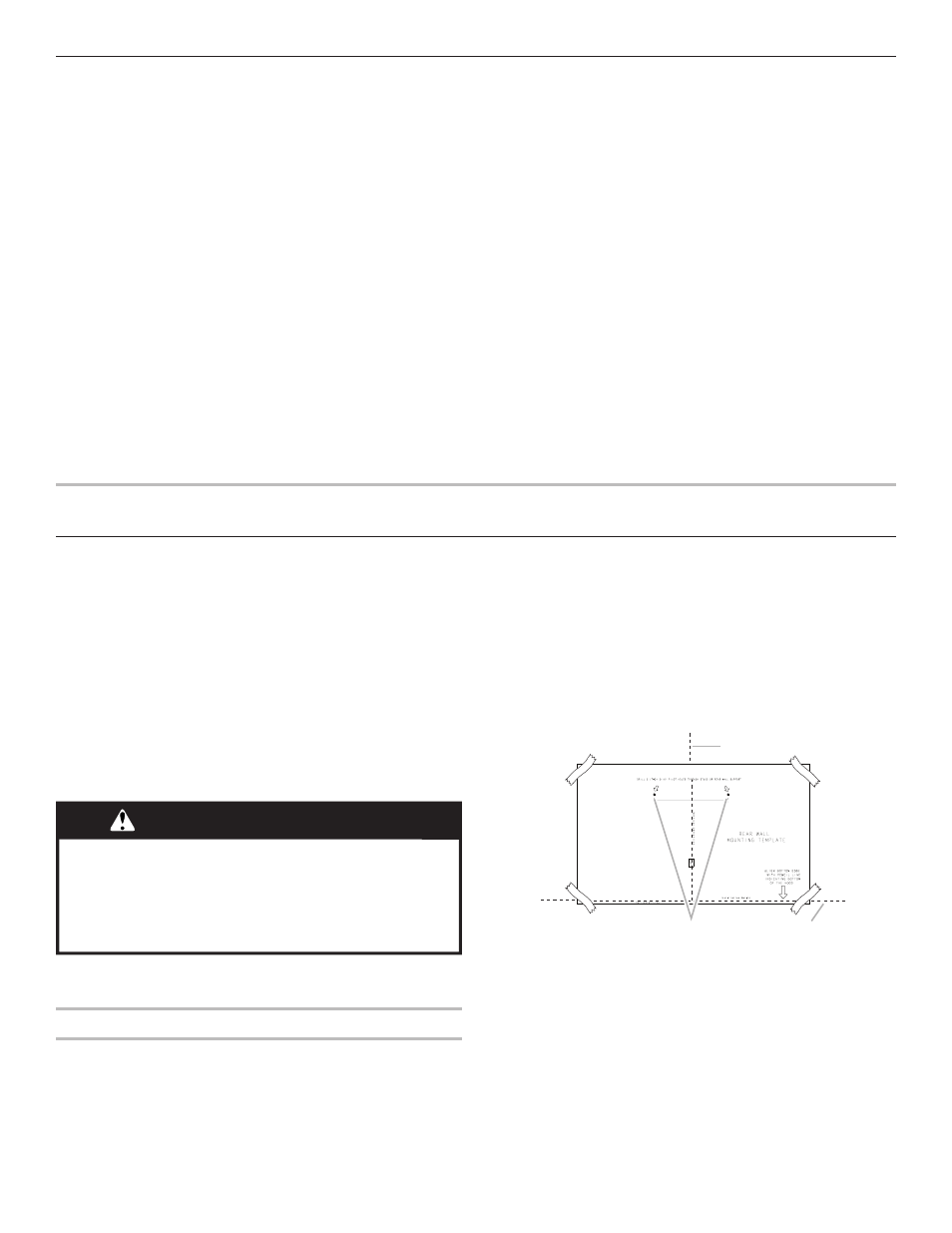

3. Fixer le gabarit en place avec du ruban adhésif; aligner
l’axe central du gabarit et le bas du gabarit avec la ligne
correspondant au bas de la hotte, et avec l’axe central
déjà tracé sur le mur.
4. À l’aide du gabarit, marquer sur le mur le centre
des attaches.
IMPORTANT : Toutes les vis de montage de la hotte
en îlot doivent être vissées dans du bois où cela est
possible. Si l'on ne peut pas visser les vis de montage
de la hotte dans du bois, des tasseaux supplémentaires
pour accrochage mural seront peut-être nécessaires,
ou utiliser quatre chevilles d’ancrage de 10 x 60 mm
et vis de 5,4 x 75 mm.
Retirer le gabarit.
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer la hotte de la cuisinière.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
Ve
r
tical Center
line
C
L
L
L
A
W
R
A
E
R
E
T
A
L
P
M
E
T
G
N
I
T
N
U
O
M
E
G
D
E
M
O
T
T
O
B
N
G
I
L
A
E
N
I
L
L
I
C
N
E
P
H
T
I
W
M
O
T
T
O
B
G
N
I
T
A
C
I
D
N
I
D
O
O
H
E
H
T
F
O
t
h
g
i
e
H
n
o
i
t
a
l
l
a
t
s
n
I
T
R
O
P
P
U
S
L
L
A
W
R
A
E
R
R
O
S
D
U
T
S
H
G
U
O
R
H
T
S
E
L
O
H
T
O
L
I
P
"
6
1
/
3
)
O
W
T
(
2
L
L
I
R
D
e
n
i
L
l
a
t
n
o
z
i
r
o
H
A
C
B
A. Axe central
B. Emplacements des attaches
C. Ligne de référence pour la hauteur
de montage (bas de la hotte)
