EXIGENCES D’INSTALLATION
Outils et pièces
Rassembler les outils et pièces nécessaires avant d’entreprendre
l’installation. Lire et observer les instructions fournies avec
chacun des outils de la liste ci-dessous.
Outils nécessaires
■
Niveau
■
Perceuse avec forets de 1 1 /
4
" (3,2 cm), 1 /
8
" (3,2 mm),
et 5 /
16
" (7,9 mm)
■
Crayon
■
Pince à dénuder ou couteau utilitaire
■
Mètre-ruban ou règle
■
Pince
■
Pistolet à calfeutrage et composé de calfeutrage
résistant aux intempéries
■
Brides de conduit
■
Scie sauteuse ou scie à guichet
■
Tournevis à lame plate
■
Cisaille de ferblantier
■
Tournevis Phillips
Pièces nécessaires
■
Câble d’alimentation électrique du domicile
■
Serre-câble de 1 /
2
" (12,7 mm) (homologation UL ou CSA)
■
3 connecteurs de fils homologués UL
Pour les installations avec décharge à l’extérieur,
il vous faudra aussi :
■
1 bouche de décharge (décharge à travers le mur
ou à travers le toit)
■
Circuit d’évacuation métallique
Pour les installations sans décharge à l’extérieur (recyclage),
il faudra aussi :
■
Ensemble de recyclage, pièce numéro W10294733 pour
les installations sans décharge à l'extérieur (recyclage)
uniquement. Voir la section “Assistance ou service” pour
commander.
■
Conduit d'évacuation métallique circulaire de 6" (15,2 cm)
de diamètre - longueur déterminée par la hauteur de plafond.
Pièces fournies
Retirer les pièces de leur emballage. Vérifier que toutes
les pièces sont présentes.
■
Hotte avec ventilateur, lampes et auvent en verre préinstallés.
■
Raccord de transition avec clapets anti-reflux installés
■
Filtre à graisse métallique
■
Bride de support du cache-conduit
■
Gabarit de montage
■
Cache-conduit - 2 pièces
■
4 vis de 4,2 x 8 mm
■
6 vis de montage de 5 x 45 mm
■
2 vis de montage de 3,5 x 9,5 mm
■
2 chevilles d’ancrage de 8 x 40 mm
■
4 chevilles d’ancrage de 10 x 60 mm
■
4 vis de 5,4 x 75 mm (pour chevilles d’ancrage de 10 x 60 mm)
■
Adaptateur T10 Torx ®†
■
Adaptateur T20 ®† Torx ®
Exigences d’emplacement
IMPORTANT : Observer les dispositions de tous les codes
et règlements en vigueur.
Confier l'installation de la hotte à un technicien qualifié.
C'est à l'installateur qu'incombe la responsabilité de respecter
les distances de séparation spécifiées sur la plaque signalétique
de l'appareil. La plaque signalétique de l'appareil est située
derrière le filtre de gauche, sur la paroi arrière de la hotte.
On doit toujours installer la hotte à distance des sources
de courant d’air (fenêtres, portes et bouches de chauffage).
Respecter les dimensions indiquées pour les ouvertures
à découper dans les placards. Ces dimensions tiennent
compte des valeurs minimales des dégagements de séparation.
Il est recommandé d'utiliser cette hotte avec une table de
cuisson dont la puissance totale ne dépasse pas 60 000 BTU.
Une prise de courant électrique reliée à la terre est nécessaire.
Voir la section “Spécifications électriques”.
La hotte est configurée à l’usine pour une décharge à travers le
toit ou un mur. Pour une installation sans décharge à l’extérieur
(recyclage), voir “Installations sans décharge à l'extérieur
(recyclage) uniquement”, à la section “Raccordement du
circuit d'évacuation”. L’ensemble de recyclage (pièce numéro
W10294733) est disponible chez votre marchand ou chez un
distributeur de pièces autorisé.
On doit assurer l’étanchéité au niveau de chaque ouverture
découpée dans le plafond ou un mur traversé par l’équipement
de la hotte.
Installation dans une résidence mobile
L’installation de cette hotte doit satisfaire aux exigences de
la norme Manufactured Home Construction Safety Standards,
Titre 24 CFR, partie 328 (anciennement Federal Standard for
Mobile Home Construction and Safety, titre 24, HUD, partie
280); lorsque cette norme n’est pas applicable, l’installation
doit satisfaire aux critères de la plus récente édition de la
norme Manufactured Home Installation 1982 (Manufactured
Home Sites, Communities and Setups) ANSI A225.1/NFPA 501A,
ou des codes locaux.

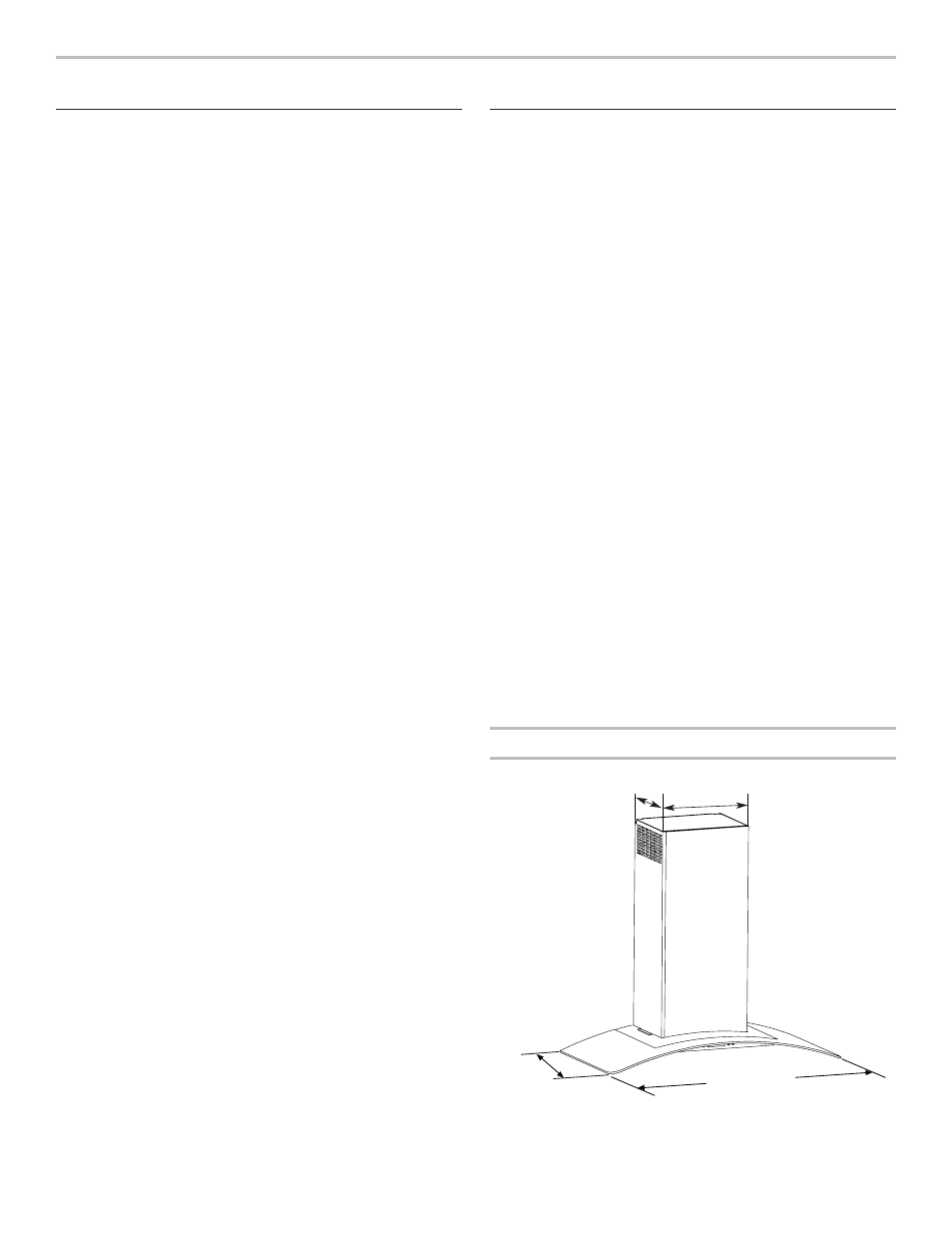

Dimensions du produit
20"
(50,8 cm) 30" (76,2 cm) ou
36" (91,4 cm)
13³⁄₁₆"
(33,5 cm)
10⁷⁄₈"
(27,6 cm)
† ® TORX et T20 sont des marques déposées de Acument Intellectual
Properties, LLC.
