18
* Pour installations sans décharge à l'extérieur (recyclage)
** Pour installations avec décharge à l'extérieur

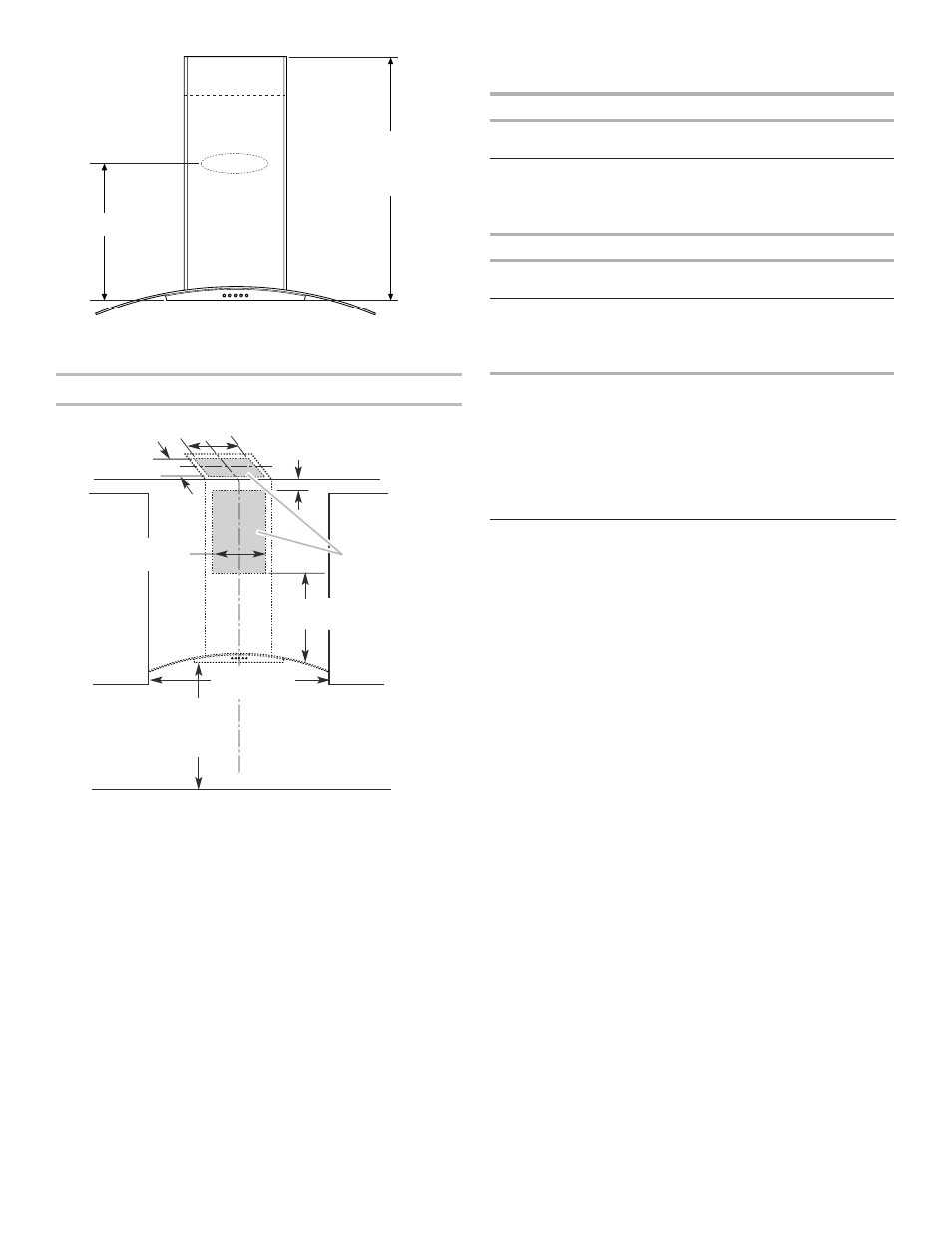

Dimensions du placard
* Installations sans décharge à l'extérieur (recyclage)
IMPORTANT :
Valeur minimale de la distance “X” : 24" (61 cm)
à partir de la surface de cuisson électrique
Valeur minimale de la distance “X” : 27" (68,6 cm)
à partir de la surface de cuisson au gaz.
Valeur maximale suggérée pour la distance “X” :
36" (91,4 cm)
Les cache-conduits peuvent être adaptés à différentes hauteurs
de plafond. Voir le tableau suivant.
Installations avec décharge à l’extérieur
Hauteur minimale
sous plafond
Hauteur maximale
sous plafond
Surface de
cuisson électrique
7' 4" (2,23 m) 9' 5" (2,87 m)
Surface de
cuisson à gaz
7' 7" (2,31 m) 9' 5" (2,87 m)
Installations sans décharge à l’extérieur (recyclage)
Hauteur minimale
sous plafond
Hauteur maximale
sous plafond
Surface de
cuisson électrique
7' 4" (2,23 m) 9' 9" (2,97 m)
Surface de
cuisson à gaz
7' 7" (2,31 m) 9' 9" (2,97 m)
REMARQUE : Les cache-conduits de hotte sont réglables;
on peut les ajuster en fonction de la hauteur disponible
sous plafond ou soffite, selon la distance “X” entre le bas
de la hotte et la surface de cuisson. Pour des plafonds
de hauteur supérieure, un ensemble d'extension de cache-
conduit en acier inoxydable, pièce numéro W10294735 peut
être acheté auprès de votre revendeur ou d'un distributeur
de pièces autorisé. L’extension de cache-conduit remplace
la section supérieure de cache-conduit fournie avec la hotte.
Exigences concernant l’évacuation
(seulement pour un modèle
avec décharge à l'extérieur)
■
Le circuit d'évacuation doit décharger l'air à l'extérieur,
excepté pour une installation sans décharge à l'extérieur
(recyclage).
■
Ne pas terminer le circuit d'évacuation dans un grenier
ou dans un autre espace fermé.
■
Ne pas utiliser une bouche de décharge murale de
4" (10,2 cm) normalement utilisée pour un équipement
de buanderie.
■
Utiliser uniquement des conduits métalliques.
Des conduits en métal rigide sont recommandés.
Ne pas utiliser de conduit de plastique ou en aluminium.
■
La longueur du circuit d'évacuation et le nombre
de coudes doivent être réduits au minimum pour
fournir la meilleure performance.
Pour un fonctionnement efficace et silencieux :
■
Ne pas utiliser plus de trois coudes à 90°.
■
Veiller à ce qu'il y ait une section droite de conduit
de 24" (61 cm) ou plus entre les coudes, si on doit
utiliser plus d’un raccord coudé.
■
Ne pas connecter 2 coudes ensemble.
■
Au niveau de chaque jointure du circuit d'évacuation,
assurer l'étanchéité avec les brides de serrage.
■
Le circuit d'évacuation doit comporter un clapet anti-
reflux. Si la bouche de décharge murale ou par le toit
comporte un clapet, ne pas utiliser le clapet fourni
avec la hotte d'extraction.
■
Assurer l'étanchéité avec un composé de calfeutrage
autour de la bouche de décharge à l'extérieur (mur ou toit).
■
La taille du conduit doit être uniforme.
17³⁄₁₆" (43,7 cm)
**27¹⁄₈" (68,9 cm) min.
**41¹⁄₈" (104,5 cm) max.
*27¹⁄₈" (68,9 cm) min.
*45¹⁄₂" (115,6 cm) max.
10" (25,4 cm) min.
13" (33,0 cm) max.
9¹⁄₂ " (24,1 cm)
2" (5,1 cm) min.
9" (22,9 cm) min.*
Axe central
Placard
adjacent
Placard
adjacent
Point d'entrée
du circuit
d'évacuation
et du câble
d'alimentation
électrique
20" (50,8 cm)* min.
30" (76,2 cm) ou
36" (91,4 cm)
Distance “X”
entre le bas de
l'auvent et
la surface
de cuisson
10" (25,4 cm) min.
13" (33,0 cm) max.
Surface de cuisson
