24
2. Mesurer la distance entre le bas du déflecteur d'air
et le bas de la sortie de la hotte.
3. Tailler le conduit à la taille mesurée “X”.
4. Retirer le déflecteur d’air.
5. Faire coulisser le conduit sur le bas du déflecteur d’air.
6. Placer le déflecteur d’air et le conduit assemblés sur la sortie
d’évacuation de la hotte.
7. Réassembler le déflecteur d'air sur la bride du cache-conduit
à l'aide des 2 vis de montage.
8. Assurer l’étanchéité des raccordements avec une bride
de conduit.
Raccordement électrique
1. Déconnecter la source de courant électrique.
2. Ôter le couvercle du boîtier de connexion.
3. Ôter l’opercule arrachable du boîtier de connexion et installer
un serre-câble de ¹⁄₂" (homologation UL ou CSA).
4. Acheminer le cordon d'alimentation du domicile à travers
le serre-câble de ¹⁄₂" jusque dans le boîtier de connexion.
5. Connecter ensemble les conducteurs blancs (B) à l'aide
de connecteurs de fils (homologation UL).

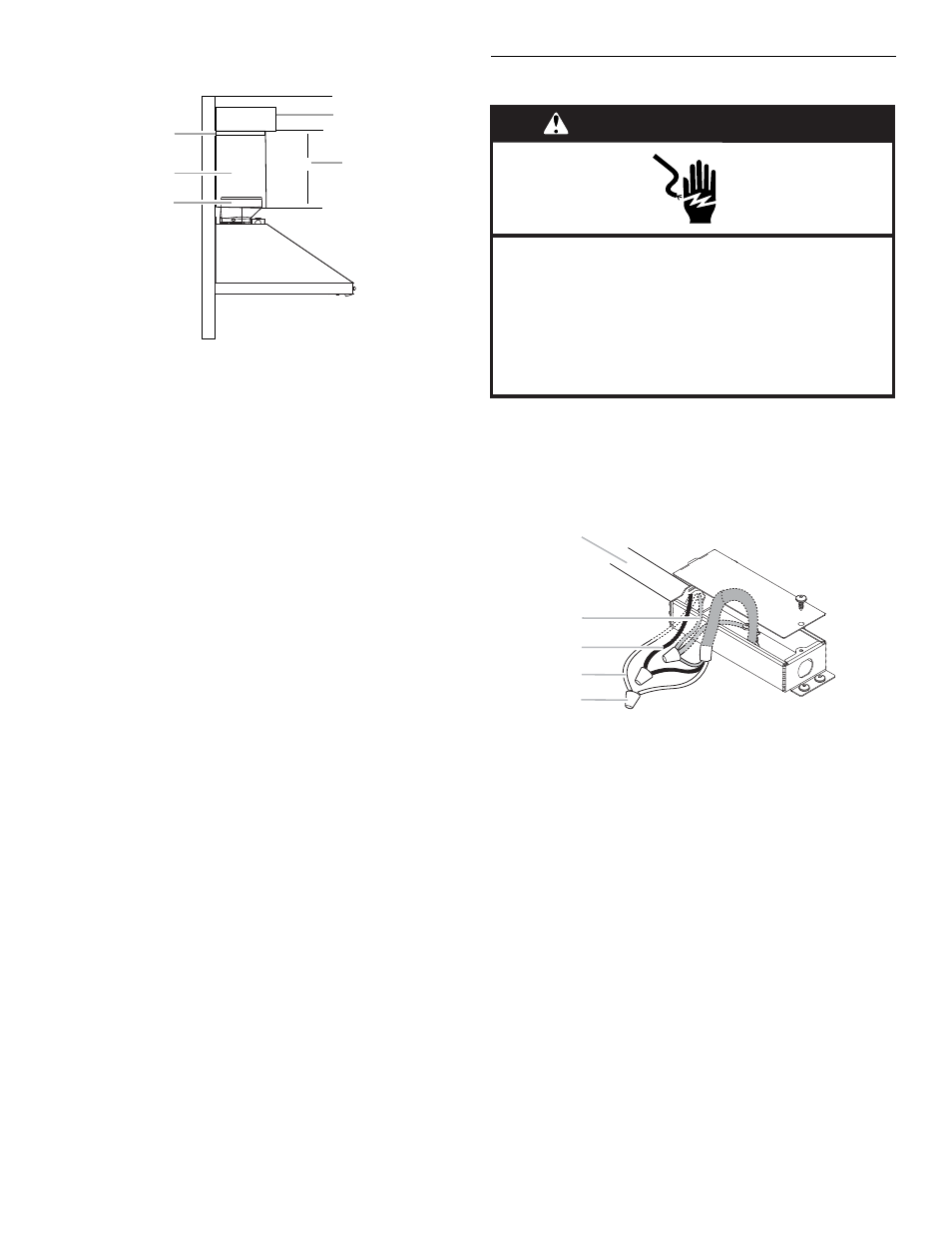

A. Déflecteur d’air
B. Bride pour conduit
C. X = longueur à laquelle couper
le conduit d’évacuation
D. Conduit d’évacuation
E. Sortie d’évacuation
X
A
C
D
B
E
A. Connecteurs de fils (homologation UL)
B. Conducteurs blancs
C. Conducteurs noirs
D. Conducteur vert (ou nu) connecté aux
conducteurs jaune-vert
E. Câble d'alimentation électrique du domicile
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant
l'entretien.
Replacer pièces et panneaux avant de faire la remise
en marche.
Le non-respect de ces instructions peut causer
un décès ou un choc électrique.
A
B
C
D
E
