23
Achever la préparation
1. Déterminer et effectuer tous les découpages nécessaires
dans le mur pour le passage du circuit d’évacuation. Installer
le circuit d’évacuation avant la hotte. Voir la section
“Exigences concernant l'évacuation”.
2. Déterminer la hauteur appropriée pour le cordon
d'alimentation du domicile et percer un trou de 1¼" (3,2 cm)
à cet endroit.
3. Acheminer le câble d'alimentation du domicile selon les
prescriptions du Code national de l’électricité, des normes
CSA et des codes et règlements locaux. Il faut que la
longueur du conduit de ½" et des conducteurs soit suffisante
depuis le tableau de distribution (avec fusibles ou
disjoncteurs) pour réaliser le raccordement dans le boîtier
de connexion de la hotte.
REMARQUE : Ne pas remettre le système sous tension avant
d’avoir complètement terminé l’installation.
4. Utiliser un calfeutrant pour assurer l’étanchéité au niveau
de chaque ouverture.

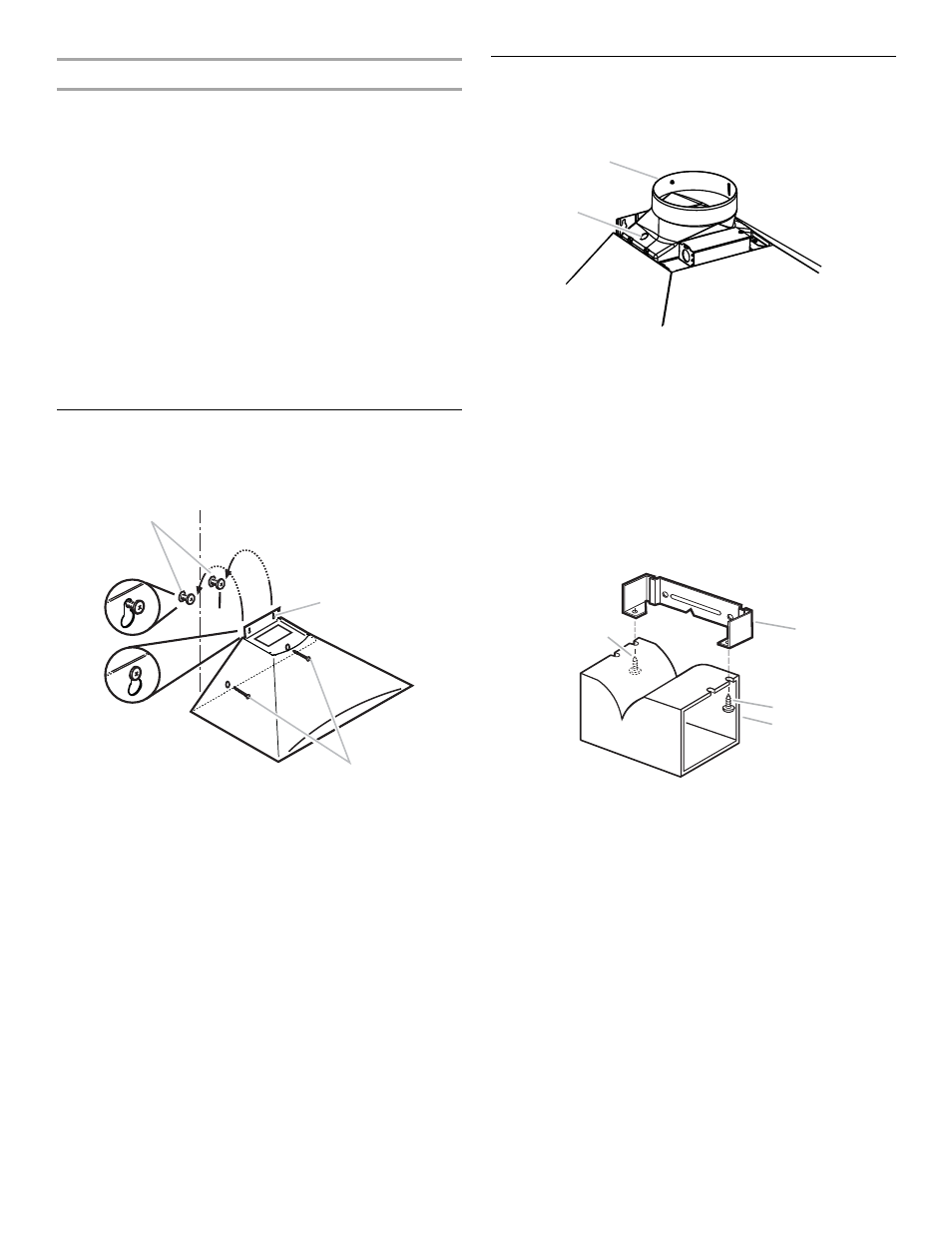

Installation de la hotte
1. À deux personnes au moins, suspendre la hotte aux
2 crochets de montage, à travers les encoches de montage
à l’arrière de la hotte.
2. Ôter le filtre à graisse. Voir la section “Entretien de la hotte”.
3. Mettre la hotte de niveau et serrer les vis de montage
supérieures.
4. Installer les 2 vis de montage inférieures de 5 x 45 mm
et serrer. Utiliser des chevilles d'ancrage facultative si
nécessaire.
Raccordement du circuit d'évacuation
1. Installer le raccord de transition au sommet de la hotte
(s’il a été enlevé pour expédition), avec 2 vis de tôlerie
de 3,5 x 9,5 mm.
Pour les installations avec décharge à l’extérieur
uniquement:
1. Installer le circuit d’évacuation sur le raccord de transition.
2. Serrer le point de connexion avec des brides de serrage.
3. Vérifier que les clapets anti-retour fonctionnent correctement.
Installations sans décharge à l'extérieur (recyclage)
uniquement :
1. Assembler le déflecteur d'air sur la bride du cache-conduit
à l'aide des 2 vis de montage fournies avec l'ensemble
de recyclage.
A. Vis de montage
B. Encoches de montage
C. Vis de montage inférieures
A
B
C
A. Raccord de transition
B. Vis de 3,5 x 9,5 mm
A. Bride de cache-conduit
B. Vis de 2,9 x 6,5 mm
C. Déflecteur
A
B
A
C
B
B
