20
Installation dans une région à climat froid
On doit installer un clapet anti-reflux additionnel pour minimiser
le reflux d'air froid, et incorporer un élément d'isolation thermique
pour minimiser la perte de chaleur par conduction par
l'intermédiaire du circuit d'évacuation, de l'intérieur de la maison
à l'extérieur. Le clapet anti-reflux doit être placé du côté froid
par rapport à l'élément d'isolation thermique.
L'élément d'isolation thermique doit être aussi proche que
possible de l'endroit où le circuit d'évacuation pénètre la partie
chauffée de la maison.
Air d'appoint
Les codes du bâtiment locaux peuvent exiger l'emploi d'un
système de renouvellement de l'air/introduction d'air d'appoint,
lors de l'utilisation d'un système d'aspiration de débit supérieur
à une valeur (pieds cubes par minute) spécifiée. Le débit spécifié,
pieds cubes par minute, est variable d'une juridiction à une autre.
Consulter un professionnel des installations de chauffage/
ventilation/climatisation au sujet des exigences spécifiques
applicables dans la juridiction locale.
Méthodes d’évacuation
Cette hotte a été configurée à l'usine pour la décharge de l'air
aspiré à travers le toit ou à travers un mur.
Un circuit d'évacuation en conduit rond de 6" (15,2 cm) (non
fourni) est nécessaire pour l'installation. La hotte comporte une
ouverture de sortie de diamètre 6" (15,2 cm).
REMARQUE : On déconseille l'emploi de conduit flexible. Un
conduit flexible peut causer une rétropression et des turbulences
de l'air, ce qui réduit considérablement la performance.
La sortie à l'extérieur du circuit d'évacuation peut se faire
à travers le toit ou à travers un mur. Pour la sortie à travers
un mur, on doit employer un raccord coudé (90°).
Décharge par l'arrière
Le raccord coudé à 90° peut être installé immédiatement au-
dessus de la hotte.
Installations sans décharge à l'extérieur (recyclage)
S’il n’est pas possible d'évacuer les fumées et vapeurs de
cuisson à l’extérieur, on peut employer la version d'installation
sans décharge à l'extérieur (recyclage) de la hotte à l'aide
du déflecteur et d'un filtre à charbon. Les vapeurs et la fumée
sont évacuées par la grille supérieure. Pour commander, voir
la section “Assistance ou service”.
Calcul de la longueur effective du circuit d'évacuation
Pour calculer la longueur effective du circuit d'évacuation
nécessaire, additionner les longueurs équivalentes (pieds/mètres)
de tous les composants utilisés dans le circuit.
La longueur équivalente maximum est de 35 pi (10,7 cm).

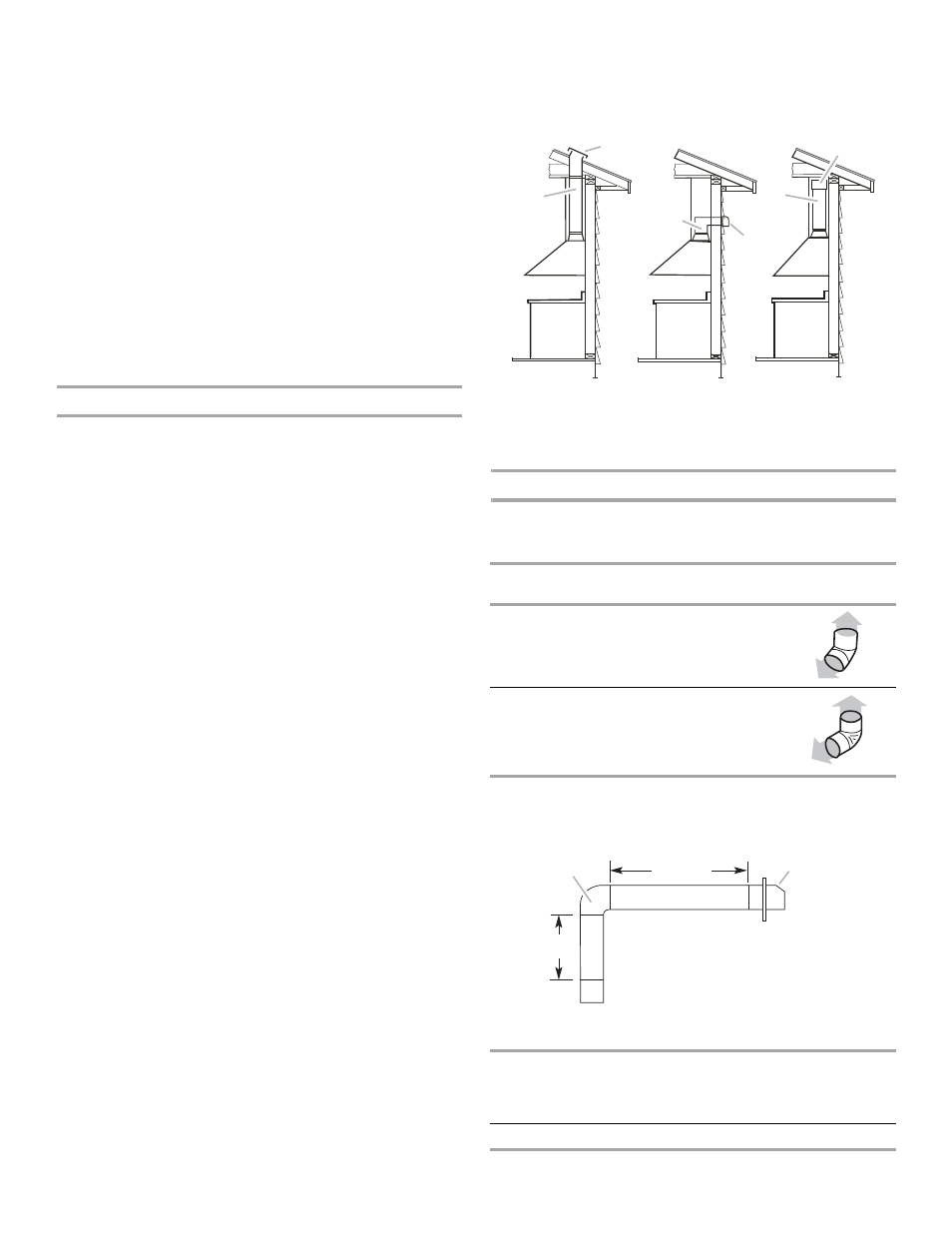

Exemple de circuit d'évacuation
Dans l'exemple suivant, la longueur théorique du circuit
est inférieure au maximum recommandé de 35 pi (10,7 m).
Décharge à
travers le toit Décharge à
travers le mur Installation
sans décharge
à l'extérieur
(recyclage)
A. Bouche de
décharge sur toit
B. Conduit rond
6" (15,2 cm)
A. Bouche de
décharge murale
B. Conduit rond 6"
(15,2 cm)
A. Déflecteur d'air
B. Conduit rond 6"
(15,2 cm)
Composants de circuit
d'évacuation Diam. 6" (15,2 cm)
Coude à 45° 2,5 pi
(0,8 m)
Coude à 90° 5 pi
(1,5 m)
1 coude à 90° = 5 pi (1,5 m)
1 bouche de décharge murale = 0 pi (0,0 m)
Section droite de 8 pi (2,4 m) = 8 pi (2,4 m)
Longueur du circuit = 13 pi (3,9 m)
A
A
B
B
B
A
Coude à 90˚
6 pi (1,8 m)
2 pi
(0,6 m)
Bouche de
décharge murale
