5
FRANÇAIS
NOMS ET
FONCTIONS
OPÉRA
TIONS DE
BASE
OPÉRA
TIONS
A
V
ANCÉES
DÉP
ANNAGE
AUTRES
NOMS ET
FONCTIONS

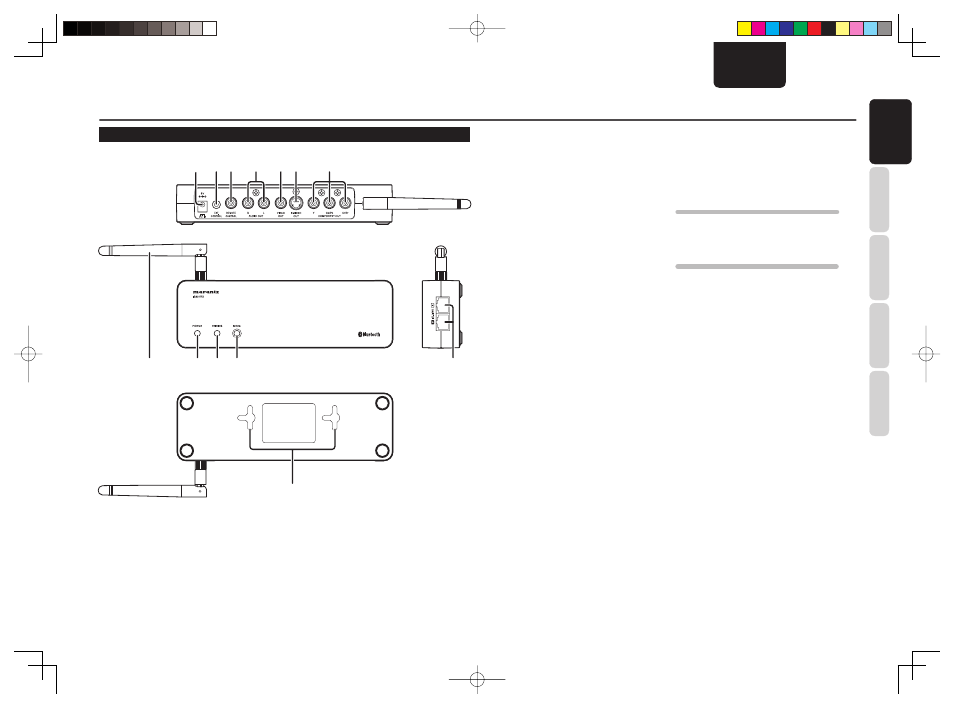

EXTENDER (EXTENDEUR) (IS301RX)
q we r
!3
t
!1 !2 !0 o i
y u
NOMS ET FONCTIONS
q Borne de l’adaptateur CA
Connectez l’adaptateur CA fourni.
w Borne EXT. CONTROL
Utilisée pour connecter un système de contrôle
externe.
e Borne REMOTE CONTROL
(Contrôle à distance)
Connectez à un appareil Marantz équipé d’une
borne de contrôle à distance.
r Bornes AUDIO OUT L/R
(AUDIO OUT G/D)
Connectez aux bornes de sortie audio d’un
amplifi cateur/récepteur/téléviseur.
t Borne VIDEO OUT (Sortie vidéo)
Connectez à la borne d’entrée vidéo d’un récepteur/
téléviseur.
y Borne S-VIDEO OUT
(Sortie S-vidéo)
Connectez à la borne d’entrée S-vidéo d’un
récepteur/téléviseur.
u Bornes COMPONENT (Y, Cb/Pb,
Cr/Pr) VIDEO OUT
(Sortie composantes)
Connectez aux bornes d’entrée vidéo composantes
d’un récepteur/téléviseur.
i Bornes IS-LINK A/V
Utilisées pour connecter l’unité de base et
l’extendeur via les câbles IS-LINK fournis.
Connectez les câbles IS-LINK fournis.
Avant la connexion, débranchez le cordon
d’alimentation et vérifi ez que les connexions aux
bornes IS-LINK A et V sont bien effectuées.
SIGNAUX DE TRANSMISSION VIA IS-LINK A
• Signal audio
• Signal de la télécommande
• Alimentation
SIGNAUX DE TRANSMISSION VIA IS-LINK V
• Signal vidéo
• Signal de contrôle externe
o Touche MODE
Utilisez cette touche pour établir une connexion
sans fi l entre le berceau d’accueil et l’extendeur.
!0 Voyant PAIRING
Ce voyant s’allume/clignote en couleur pour indiquer
l’état de connexion avec le berceau d’accueil.
!1 Voyant POWER
Ce voyant s’allume lorsque l’adaptateur CA est
connecté à l’extendeur.
!2 Antenne
Cette antenne est utilisée pour les communications
sans fi l.
Lors de l’expédition, l’antenne est emballée
séparément de l’extendeur.
Voir page 7 pour la procédure d’installation de
l’antenne sur l’extendeur.
!3 Trous d’installation pour le
montage mural
Utilisez ces trous pour monter l’extendeur sur un
mur.
