5.

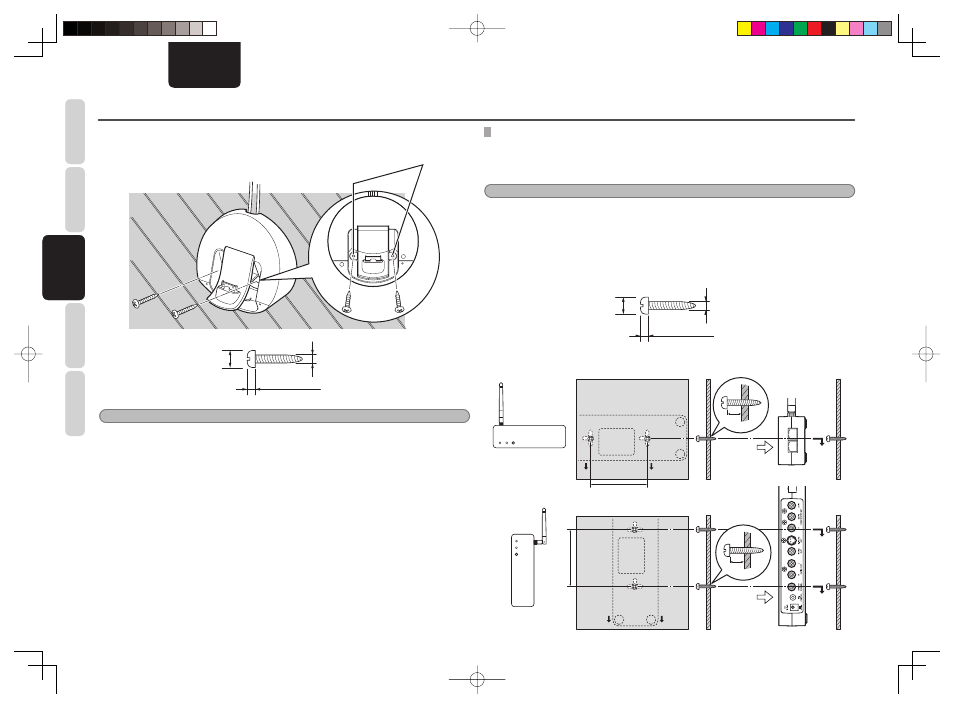

Utilisez un tournevis pour fi xer l’unité de base à l’aide des trous d’installation pour le montage
mural. Les vis doivent être de la taille indiquée dans la fi gure ci-dessous.
Trous d’installation pour le montage mural
MIN. 6,0 mm ~ MAX. 8,0 mm
(1/4 ins.~5/16 ins.)
3,0 ~ 4,0 mm (1/8 ins.~5/32 ins.)
MAX. 3,0 mm (1/8 ins.)
Remarques
• Vérifi ez que l’unité est bien fi xée sur le mur.
• Connectez soigneusement les câbles à l’unité.
• Pour détacher l’unité du mur et l’utiliser sur une table, replacez l’ergot de fi xation en position originale :
appuyez sur le bouton d’éjection et replacez le support du berceau d’accueil en position originale.
OPÉRATIONS AVANCÉES
PROCÉDURES D’INSTALLATION DE L’EXTENDEUR
L’extendeur peut être monté sur un mur ou une étagère, en utilisant les deux trous fournis sous le fond de
l’appareil.
Il peut être installé horizontalement ou verticalement. Sélectionnez l’orientation selon les conditions
d’installation.
Remarques
• La sensibilité de réception varie, selon la direction de l’antenne. Avant d’installer l’extendeur, ajustez
l’orientation de l’antenne et vérifi ez que les ondes radio peuvent être reçues correctement.
• Les vis de fi xation fournies sont adéquates pour des parois boisées. Si l’appareil doit être monté sur un mur
non boisé, utilisez des vis appropriées disponibles dans le commerce pour les matériaux et la structure de
construction du mur.
• Avant de monter l’appareil sur un mur, veuillez lire soigneusement les précautions.
1.
Préparez deux vis appropriées pour le mur choisi. La taille des vis est indiquée dans la fi gure
ci-dessous.
MIN. 6,0 mm ~ MAX. 8,0 mm
(1/4 ins.~5/16 ins.)
3,0 ~ 4,0 mm (1/8 ins.~5/32 ins.)
MAX. 3,0 mm (1/8 ins.)
2.
Les positions des trous pour le montage mural de l’extendeur et les positions des vis de montage
sont indiquées dans la fi gure ci-dessous.
(Utilisez le modèle fourni sur la dernière page de ce manuel.)
4 mm
(5/32 ins.)
75 mm (2-15/16ins.)
75 mm (2-15/16ins
.)
4 mm
(5/32 ins.)
