BASE UNIT (UNITÉ DE BASE) (IS301DS)

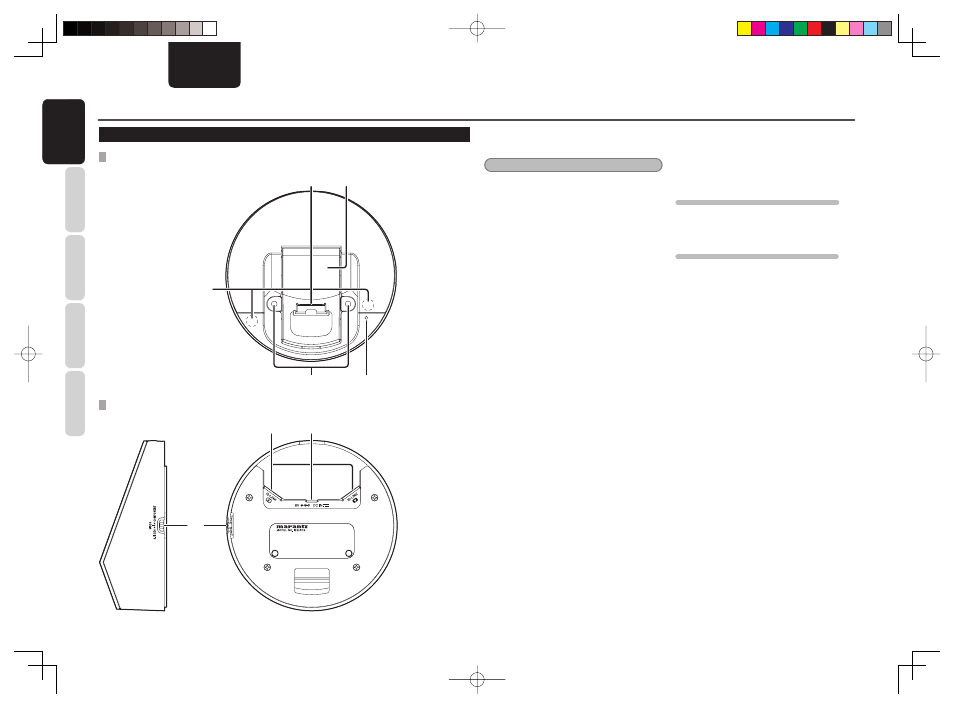

VUE SUPÉRIEURE
d
g
f
a s
VUES DE CÔTÉ ET DE DESSOUS
j k
h
NOMS ET FONCTIONS
a Connecteur du berceau d’accueil
Connectez ici le berceau d’accueil.
Remarque
Ne connectez JAMAIS un iPod directement avec ce
connecteur ; la forme de ce connecteur est différente
de celle du connecteur d’ancrage des iPod.
s Support du berceau d’accueil
Relevez ce support quand l’unité de base est
montée sur un mur. Pour plus de détails, voir
PROCÉDURES D’INSTALLATION DE L’UNITÉ DE
BASE (page 13).
d Voyant d’alimentation
Ce voyant s’allume lorsque l’adaptateur CA est
branché ou si l’unité de base est connectée à
l’extendeur alimenté via le câble IS-LINK.
Il clignote lorsqu’un signal infrarouge est reçu de la
télécommande.
f Trous d’installation pour le
montage mural
Utilisez ces trous pour monter l’unité de base sur
un mur.
g Capteur de réception du signal
infrarouge
Ce capteur reçoit les signaux infrarouges de la
télécommande.
h Commutateur de sélection vidéo
Sélectionnez les signaux vidéo (S-VIDEO/VIDEO/
COMPONENT) qui sont générés par l’extendeur.
Si le commutateur de sélection vidéo est utilisé
durant la lecture vidéo, il est possible que le signal
de sortie ne change pas, selon le type d’iPod
connecté. Dans ce cas, retournez à l’écran MENU
et relancez la lecture vidéo.
j Bornes IS-LINK A/V
Utilisées pour connecter l’unité de base et
l’extendeur via les câbles IS-LINK fournis.
Avant la connexion, débranchez le cordon
d’alimentation et vérifi ez que les connexions aux
bornes IS-LINK A et V sont bien effectuées.
SIGNAUX DE TRANSMISSION VIA IS-LINK A
• Signal audio
• Signal de la télécommande
• Alimentation
SIGNAUX DE TRANSMISSION VIA IS-LINK V
• Signal vidéo
• Signal de contrôle externe
k Borne de l’adaptateur CA
Connectez l’adaptateur CA fourni.
Si l’unité de base et l’extendeur sont connectés via
la connexion IS-LINK A, l’alimentation est fournie
par l’extendeur.
Par conséquent, il n’est pas nécessaire de connecter
l’adaptateur CA à l’unité de base.
