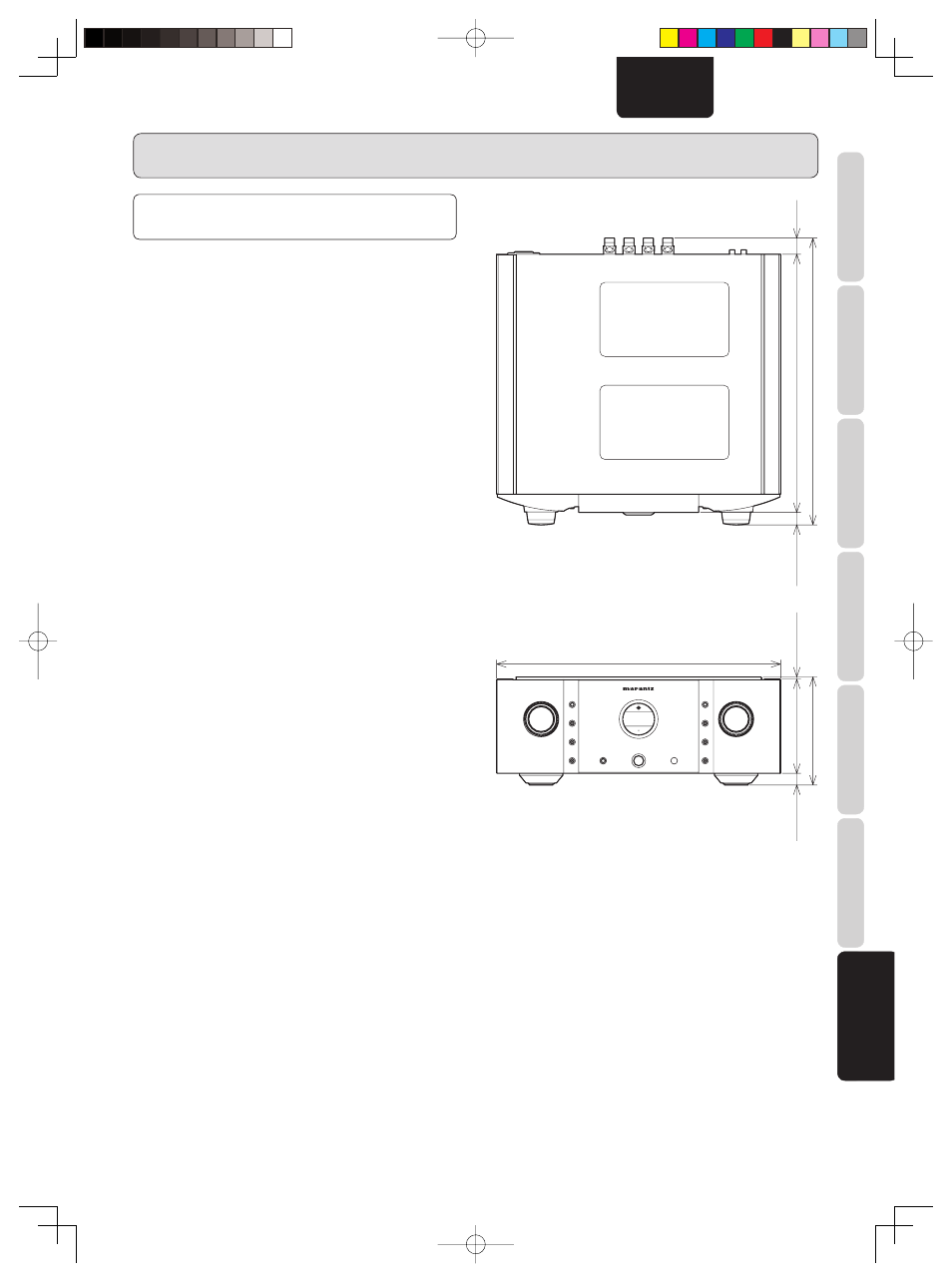

CARACTÉRISTIQUES ET DESSINS
COTÉS
Puissance de sortie (pilotage simultané 20 Hz - 20 KHz sur
les deux canaux)
.......................................... 100W x 2 (charge de 8
Ω
)
.......................................... 200W x 2 (charge de 4
Ω
)
Distorsion totale de fréquence (pilotage simultané 20 Hz - 20
kHz sur les deux canaux, charge de 8
Ω
) ....................0,01%
Bande passante en sortie (charge de 8 Ù, 0,05 %)
............................................................... 5Hz – 50kHz
Réponse en fréquence (CD, 1 W, charge de 8
Ω
)
.....................................................5Hz – 120kHz±3dB
Facteur d’amortissement (charge de 8
Ω
, 20 Hz – 20 kHz)
..............................................................................100
Sensibilité d’entrée/Impédance d’entrée
Platine disque (PHONO MC) .......................270µV/100
Ω
Platine disque (PHONO MM) ......................... 3 mV/47 k
Ω
Équilibrée (BALANCED) ........................... 480 mV/20 k
Ω
CD/Ligne (CD/LINE) ................................. 240 mV/20 k
Ω
Tension de sortie/Impédance de sortie
PRE
OUT
.......................................................1,9
V/220
Ω
Entrée platine disque (PHONO) maximum autorisée (1 kHz)
MC
.......................................................................... 12mV
MM
........................................................................ 130mV
Écart RIAA (20 Hz – 20 kHz) ................................ ±0,5dB
S/B (IHF-A, 1 W, charge de 8
Ω
)
Platine disque (PHONO MC) ........ 76 dB (entrée 0,5 mV)
Platine disque (PHONO MM) ........... 90 dB (entrée 5 mV)
Équilibrée (BALANCED) ......................95 dB (entrée 1 V)
CD/Ligne (CD/LINE) .................... 96 dB (entrée 500 mV)
Commande de tonalité
Graves (50 Hz) ......................................................... ±8dB
Aigus (20 kHz) ......................................................... ±8dB
Alimentation
...................................... 120 V 60 Hz CA (États-Unis)
...................................... 230 V 50/60 Hz CA (Europe)
Consommation électrique
(EN60065 7th Ed.) .................................................. 300W
(UL60065)
............................................................... 300W
Accessoires
Télécommande
...............................................................1
Piles
AAA
........................................................................2
Câble d’alimentation CA détachable ...............................1
Cotes extérieures maximales (ampli)
Largeur ......................................17-3/8 pouces (440 mm)
Hauteur ........................................6-5/8 pouces (168 mm)
Profondeur .................................17-1/2 pouces (444 mm)
Poids (ampli) ...................................................58,6lb (26,6kg)
POWER ON/OFF
PHONES
VOLUME
A
TONE
SPEAKER
B
SPEAKER
REC OUT
PRE OUT
ATT.
MC
OPERATE
PHONO
DISPLAY
SELECTOR
INPUT
6-5/8 (168)
3/16 (4)
5-3/4 (146)
3/4 (18)
17-3/8 (440)
17-1/2 (444)
3/4 (19)
1
(25)
15-3/4 (400)
Unité: pouce (mm)
Caractéristiques techniques susceptibles de modification
sans préavis.
