CARACTÉRISTIQUES
Puissance de sortie (pilotage simultané 20 Hz - 20 KHz sur les deux canaux)
(charge de 8
Ω
) ...........................................................................................................................................................90 W x 2
(charge de 4
Ω
) .........................................................................................................................................................140 W x 2
Sortie nominale du casque (avec sortie nominale du haut-parleur réglée sur charge de 8
Ω
) ..........120 mW x 2 (charge de 32
Ω
)
Distorsion harmonique totale (entraînement simultané des deux canaux, 20 Hz à 20 kHz, charge de 8
Ω
) .........................0,05 %
Bande passante en sortie (charge de 8 Ù, 0,05 %) ................................................................................................... 5 Hz ~ 40 kHz
Réponse en fréquence (CD, 1 W, charge de 8
Ω
) ..........................................................................................5 Hz ~ 100 kHz ±3 dB
Facteur d’amortissement (charge de 8
Ω
, 20 Hz – 20 kHz) ........................................................................................................ 100
Sensibilité d’entrée/Impédance d’entrée
Platine disque (PHONO MC) .................................................................................................................................270 µV/100
Ω
Platine disque (PHONO MM) ................................................................................................................................. 2.7 mV/47 k
Ω
CD/Ligne
(CD/LINE)
............................................................................................................................................. 240 mV/20 k
Ω
P.DIRECT
IN
............................................................................................................................................................. 1,7 V/20 k
Ω
Tension de sortie/Impédance de sortie
PRE
OUT
.................................................................................................................................................................. 1.7 V/220
Ω
Entrée platine disque (PHONO) maximum autorisée (1 kHz)
MC
.....................................................................................................................................................................................15 mV
MM
...................................................................................................................................................................................150 mV
Écart RIAA (20Hz ~ 20kHz).................................................................................................................................................. ±0,5 dB
S/B (IHF-A, 1 W, charge de 8
Ω
)
Platine disque (PHONO MC) (entrée 0,5 mV) ....................................................................................................................75 dB
Platine disque (PHONO MM) (entrée 5 mV) ......................................................................................................................86 dB
CD/Ligne (CD/LINE) (entrée 500 mV) ................................................................................................................................89 dB
Commande de tonalité
Graves (50 Hz) ................................................................................................................................................................. ±10 dB
Aigus (20 kHz) ................................................................................................................................................................. ±10 dB
Alimentation
.................................................................................................................................................... 120 V 60 Hz CA (États-Unis)
.................................................................................................................................................... 230 V 50/60 Hz CA (Europe)
Consommation électrique
(EN60065 7th Ed.) .............................................................................................................................................................220 W
(UL60065)
..........................................................................................................................................................................220 W
Caractéristiques techniques susceptibles de modification sans préavis.

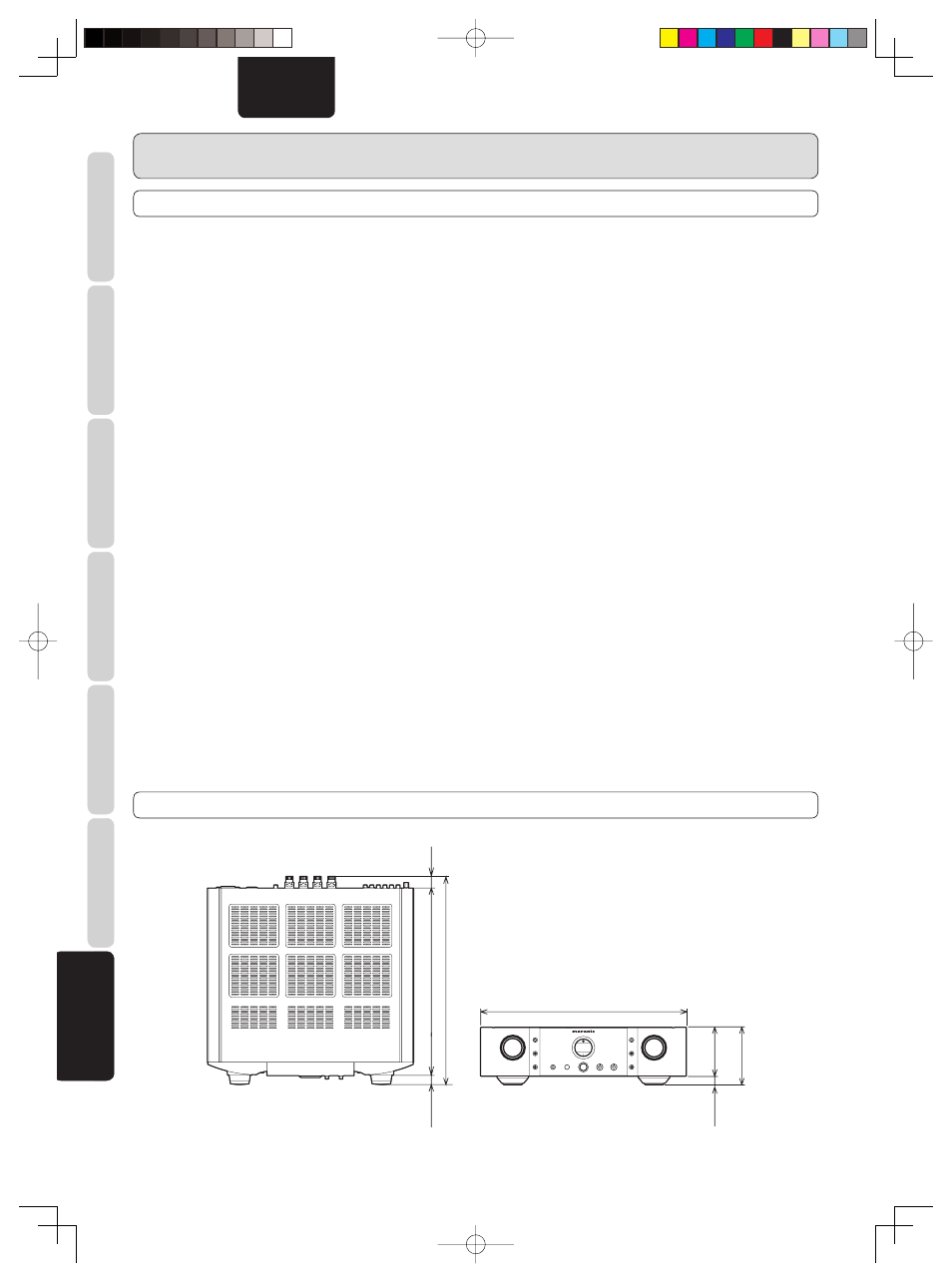

DESSINS COTÉS
(Unité: mm (in))
123
(4-7/8)
105
(4-3/16)
440 (17-3/8)
444 (17-1/2)
400 (15-3/4)
19
(3/4)
25
(1
)
18
(3/4)
Poids : 18,5 kg (40,8 lbs)
