16
FRANÇAIS
NOMS ET FONCTIONS
BRANCHEMENTS
ESSENTIELS
UTILISA
TION COURANTE
BRANCHEMENTS
SUPPLÉMENT
AIRES
OPÉRA
TIONS A
V
ANCÉES
DÉP
ANNAGE
DIVERS
BRANCHEMENTS
SUPPLÉMENT
AIRES
BRANCHEMENTS SUPPLÉMENTAIRES
Cette fonction peut être appliquée à diverses utilisations,
comme une connexion complète par bi-amplificateur avec deux
PM-15S2 (page 13), et une connexion multicanal 5.1 avec 3
PM-15S2 (page 14, 15).
7
Connexion F.C.B.S. à l’appareil PM-
11S2
Il est possible de monter une chaîne multicanal en connectant
les appareils PM-15S2 à un appareil PM-11S2 de niveau
supérieur, en utilisant une connexion F.C.B.S.
Comme les fonctionnalités dont est doté le PM-11S2 sont
d’un niveau supérieur à celles de cet appareil, respectez les
conditions de connexion indiquées ci-dessous pour établir une
connexion F.C.B.S. entre le PM11S2 et cet appareil.
• Limitez le nombre d’appareils PM-11S2 à un seul, et le
nombre d’appareils PM-15S2 à 3 maximum.
• Réglez le PM-11S2 en tant qu’appareil maître ID 1, et les
PM-15S2 en tant qu’appareils esclaves ID2 à ID4.
Pour plus d’instructions sur les connexions, reportez-vous aux
exemples de connexion des pages 14 et 15. Vous obtiendrez
probablement une qualité audio plus élevée en remplaçant
par un PM-11S2 le PM-15S2 utilisé pour les canaux avant
L/R sur l’exemple de connexion (reportez-vous aussi au mode
d’emploi du PM-11S2).
Pour utiliser en tant que chaîne stéréo 2 canaux la chaîne
multicanal 5.1 canaux illustrée comme exemple de connexion,
éteignez les amplificateurs ID2 et ID3. Le PM-11S2 peut ainsi
être utilisé seul.
F.C.B.S.
F.C.B.S. (Floating Control Bus System, circuit de bus de
commande flottant) est un circuit de communication qui permet
de connecter jusqu’à quatre PM-15S2 sur un bus dédié de
façon à permettre leur fonctionnement synchronisé via des
communications de données à deux voies.
Préparez le nombre de câbles de connexion audio portables
correspondant au nombre d’appareils à connecter. Vous
pouvez utiliser l’un ou l’autre des deux types suivants de câble
de connexion.
¶
Mini-fiche monaurale ⇔ Câble de connexion à
mini-fiche monaurale
¶
Mini-fiche stéréo ⇔ Câble de connexion à mini-
fiche stéréo
Remarque :
Nʼutilisez pas des câbles de connexion avec résistance.

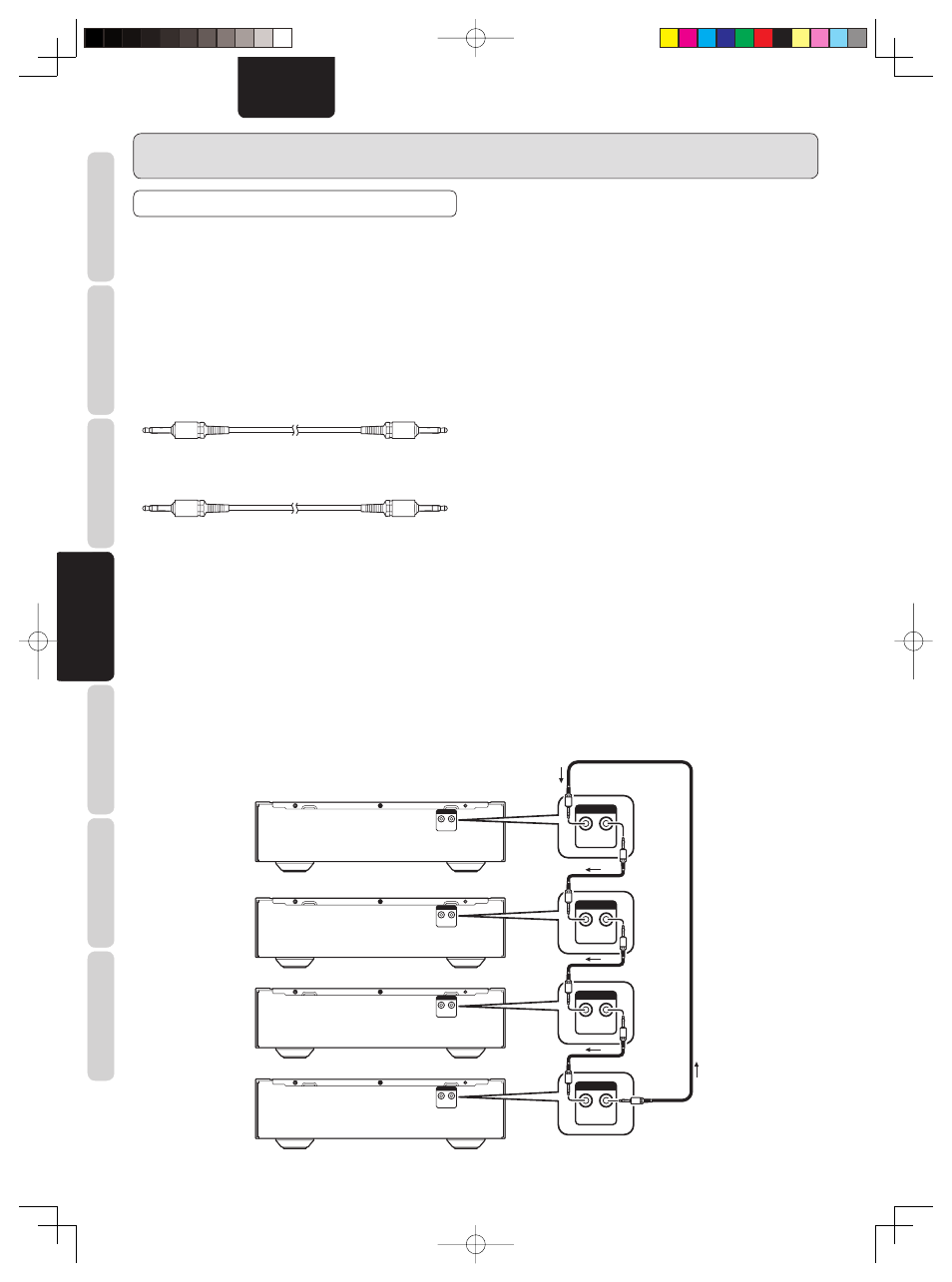

L’illustration ci-dessous offre un exemple de quatre PM-15S2
connectés via F.C.B.S. L’appareil supérieur est l’appareil maître
avec l’ID 1. Il contrôle les trois appareils esclaves avec les ID 2~4.
Lorsque l’appareil maître est utilisé, les fonctions d’activation/
désactivation de la source d’entrée, du niveau du volume, de la
touche ATT, de l’affichage et du contrôle de tonalité des appareils
esclaves fonctionnent en synchronisation avec l’appareil maître.
Pour allumer/éteindre plusieurs appareils connectés par F.C.B.S., allumez-les dans en ordre d’ID croissant, et éteignez-
les en ordre décroissant.
IN OUT
F.C.B.S.
IN OUT
F.C.B.S.
IN OUT
F.C.B.S.
IN OUT
F.C.B.S.
IN OUT
F.C.B.S.
IN OUT
F.C.B.S.
IN OUT
F.C.B.S.
IN OUT
F.C.B.S.
PM-15S2
PM-15S2
PM-15S2
PM-15S2
Maître ID 1
Esclave ID 2
Esclave ID 3
Esclave ID 4
