BRANCHEMENTS SUPPLÉMENTAIRES

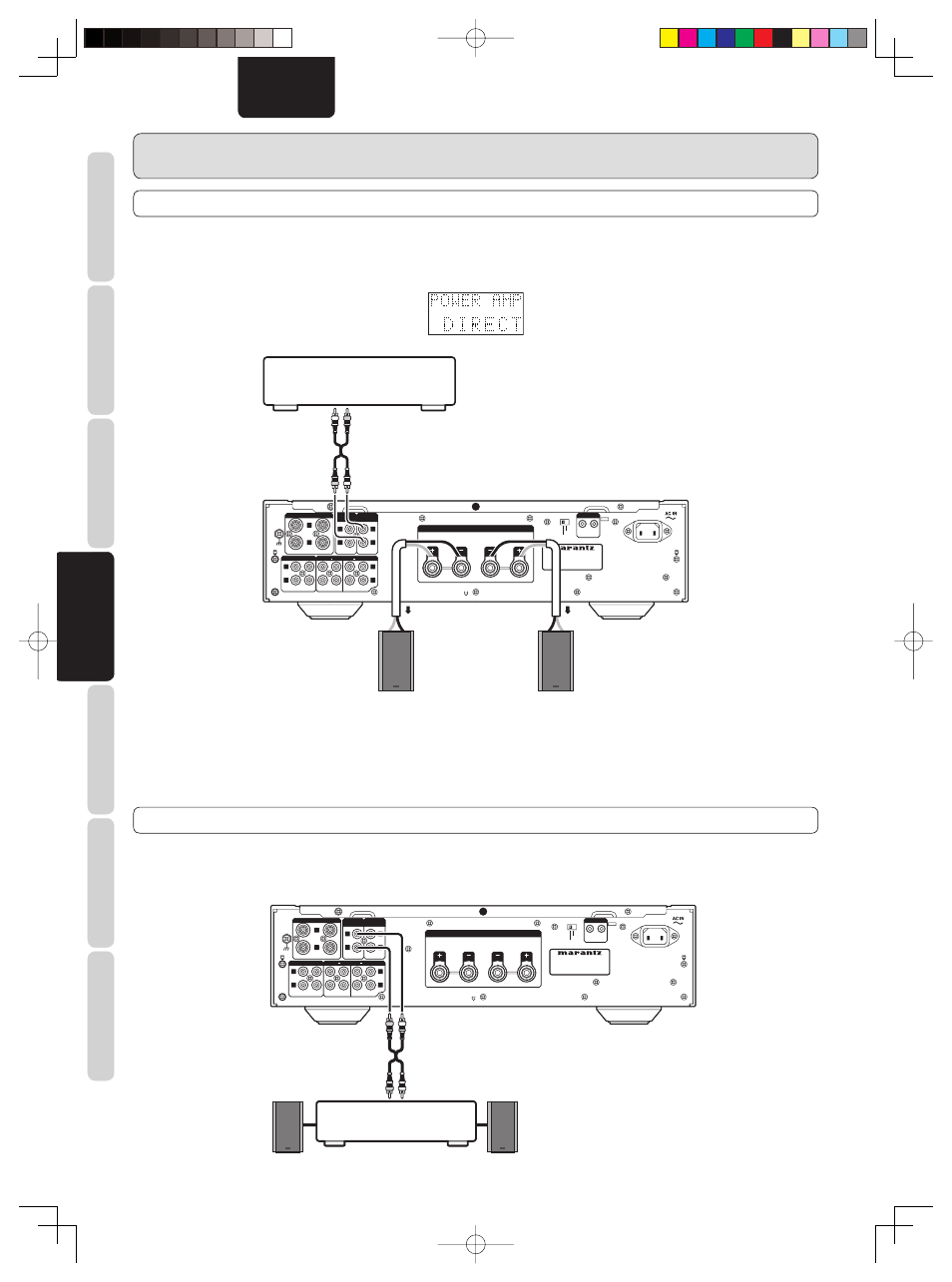

CONNEXION AUX PRISES P.DIRECT IN
Si un amplificateur AV ou un préamplificateur est disponible, il est possible d’utiliser cet appareil en tant qu’amplificateur de puissance
en effectuant les connexions illustrées ci-dessous.
Pour cette utilisation, maintenez la touche P.DIRECT IN du panneau avant de l’appareil enfoncée pendant au moins 3 secondes
pour la régler sur ON. « POWER AMP DIRECT » apparaît sur l’affichage.
Pour plus d’instructions sur l’utilisation du préamplificateur, reportez-vous au mode d’emploi du préamplificateur.
PHONO
GND
STEREO
BI.AMP
R CH
L CH
SPEAKER SYSTEMS
IN
OUT
F.C.B.S.
PRE OUT
RECORDER 2
1
LINE 2
1
OUT
OUT
IN
IN
PHONO
CD
L
R
L
R
L
R
L
R
L
R
SPEAKER IMPEDANCE : 4 - 8 OHMS
P.DIRECT
IN
IN
IN
IN
IN
Amplificateur AV,
préamplificateur, etc.
Vers les prises
PRE OUT
Enceinte de canal
droit
Enceinte de canal
gauche
Remarques:
• Pour annuler le mode direct dʼamplificateur de puissance, maintenez la touche P.DIRECT IN du panneau avant enfoncée pendant
au moins 3 secondes.
• Avant de régler lʼappareil en mode direct dʼamplificateur de puissance, éteignez le préamplificateur ou réglez le niveau du volume
au minimum.
CONNEXION AUX PRISES PRE OUT
Si un amplificateur de puissance est disponible, il est possible d’utiliser cet appareil en tant que préamplificateur en effectuant les
connexions illustrées ci-dessous.
Pour plus d’instructions sur les connexions entre l’amplificateur de puissance et les enceintes, reportez-vous au mode d’emploi
de l’amplificateur de puissance à utiliser.
PHONO
GND
STEREO
BI.AMP
R CH
L CH
SPEAKER SYSTEMS
IN
OUT
F.C.B.S.
PRE OUT
RECORDER 2
1
LINE 2
1
OUT
OUT
IN
IN
PHONO
CD
L
R
L
R
L
R
L
R
L
R
SPEAKER IMPEDANCE : 4 - 8 OHMS
P.DIRECT
IN
IN
IN
IN
IN
Vers les prises d’entrée
Enceinte
Enceinte
Amplificateur de puissance
