FONCTIONNEMENT
2-14 HD3070 avec console automatique Manuel de l’opérateur
12/20/99

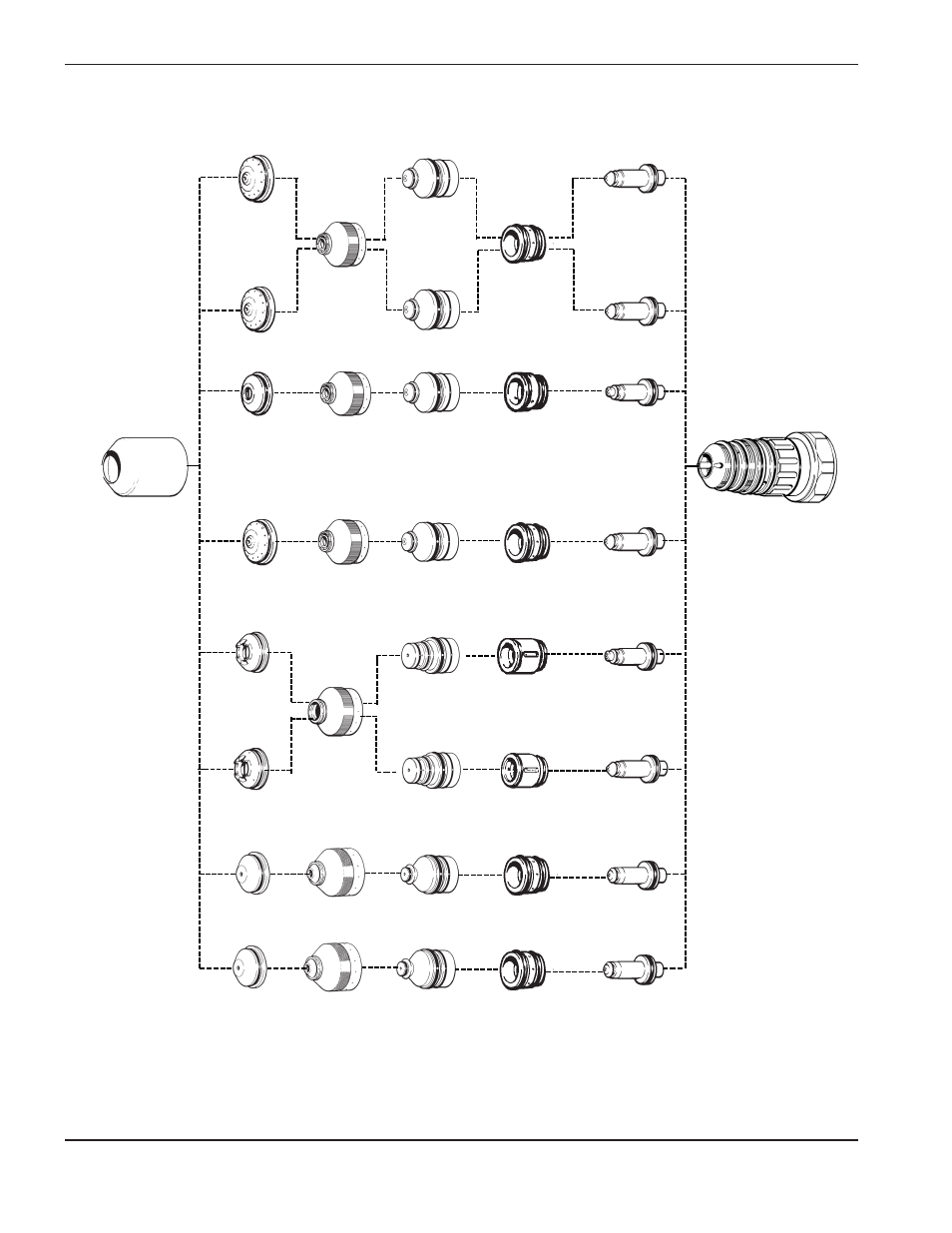

Figure 2-5 Pièces consommables de la torche PAC186
020633
120111 020644 020670
120113 020940 020941
120112 020646 020671
30A
Aciers doux
120112 020647
Torche PAC186
120349
020634/
020687
Buse de
protection
extérieure
020789
Protecteur Buse Buse de
protection
intérieure
Diffuseur
020637
Électrode
120111
020671
020645
020937 020938
020637 020633
020949 020948 020947 120113
020795
020796
120273 120266 120272 020637 120410
15A
Aciers doux
30A
Aciers
inoxydables
50A
Aciers doux
50A
Aciers
inoxydables/
Cuivre
70A
Aciers doux/
Aciers
inoxydables/
Aluminium/
Cuivre
100A
Aciers doux
120594 120592 120591 120590 120589
100A
Aciers
inoxydables/
Aluminium
120623
(ccw)
120626
(ccw)
120622 (ccw) 120626 (ccw)
120623 (ccw) 120626 (ccw)
120617 (ccw) 120624 (ccw)
120237 (ccw) 120238 (ccw)
120626 (ccw) 120621 (ccw)
120616 (ccw)
Les pièces consommables CCW (sens inverse des aiguilles d’une montre) sont utilisées pour le coupage symétrique simultané.
