Remontage
Pompe sur support de pompe:
1
Fixer le tube de liaison (V) de l’autre côté de la
pompe, ainsi que le raccordement du tuyau à l’orifice
d’entrée ou de sortie du système à vide à la tête de
soupape (O).
2
Glisser le tube de liaison (V) sur le tuyau de
connexion de la tête de soupape.
3
Glisser sur le tube et le collier de serrage (U) jusqu’à
toucher le nez de la tête de soupape.
4
Fermer le collier de serrage (U) avec une pince plate.
5
Mettez capot de couvercle de tête.
6
Faire glisser le capot de couvercle de tête dans les
rainures des embouts (I) et dans les attaches de
liaison (Q).
7
Installez les rondelles. Utilisez un tournevis Torx
T20 pour fixer les 4 vis qui maintiennent le capot de
couvercle de tête.
8
Serrez les vis à tête cylindrique (L) des fixations de
connexion (Q) avec un tournevis Torx T20.
9
Fermez les couvercles à charnières.
Pompe à support de pompe:
Assemblez ballons collecteur avec des clips
communes.
Remplacer les diaphragmes et les soupapes de l’autre
côté de la pompe de la même façon!

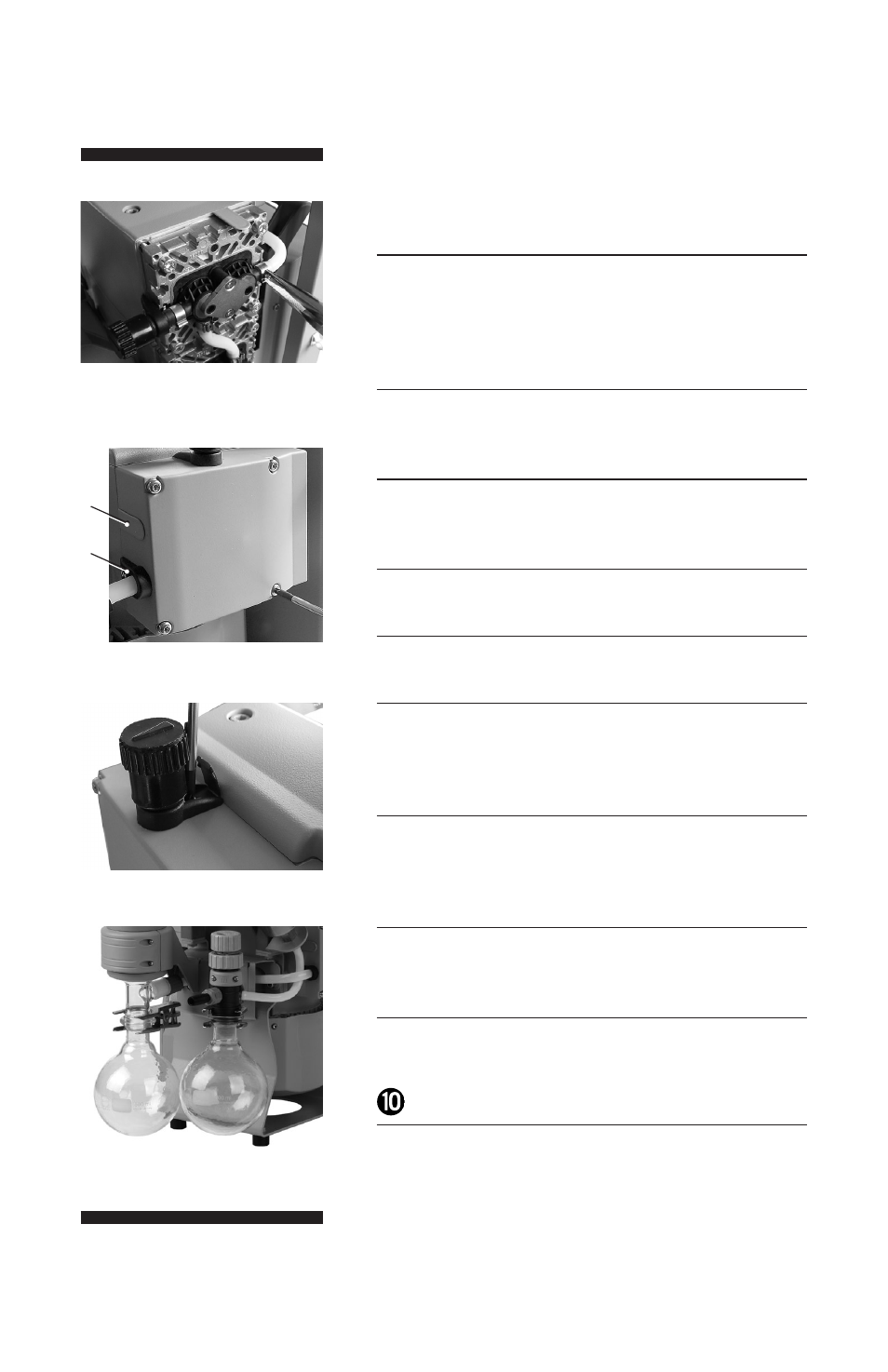

Étape 1
Étape 5
Étape 8
Étape 10
I
Q
