Hoefer VP200 - Manuel (Page 19)

•
p11
B

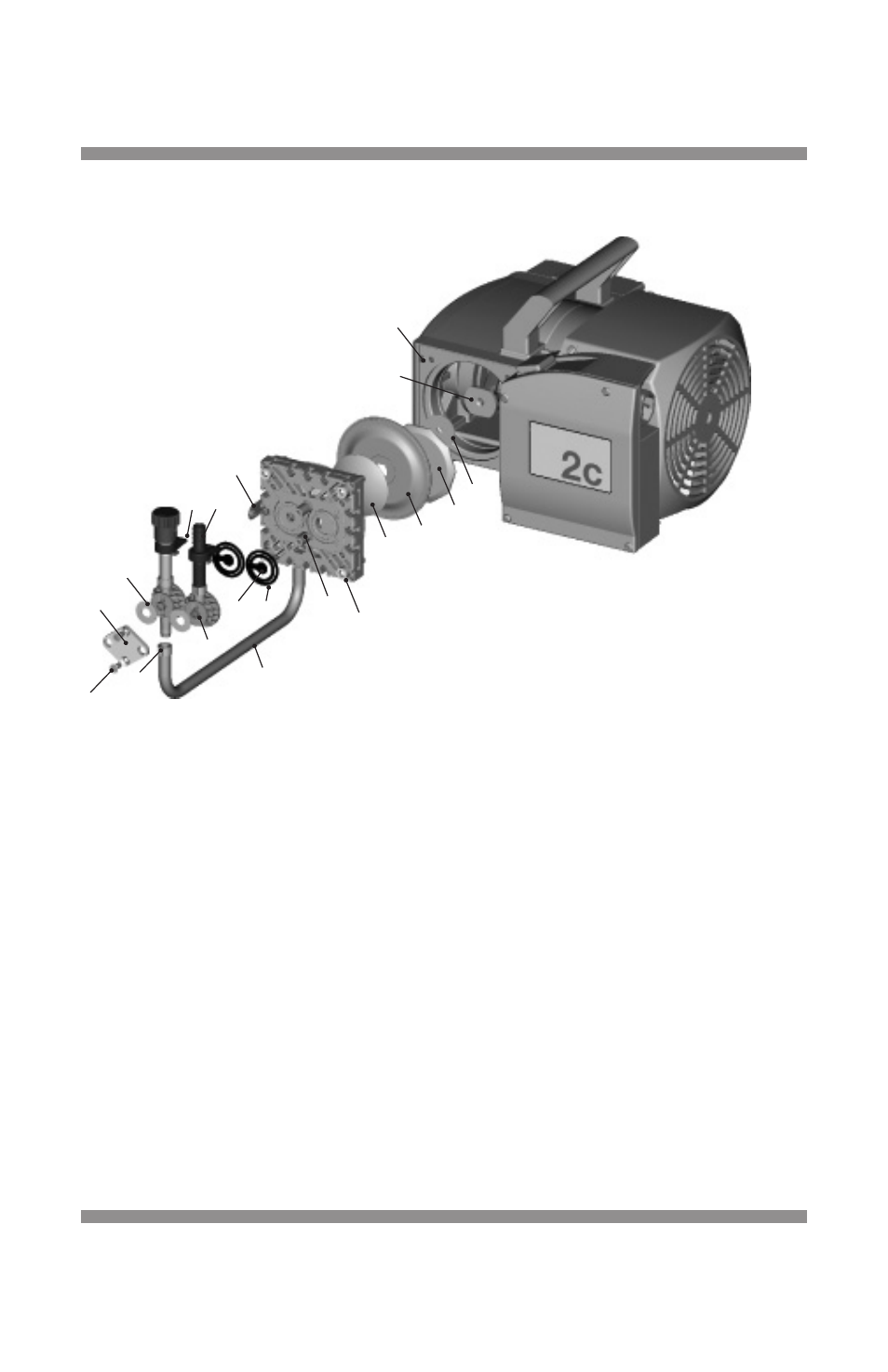

Pompe composants de la tête
A. Broche d’alignement tête/marque (non
représentée)
B. Bielle
C. Logement
D. Rondelle
E. Disque support de membrane
F. Diaphragme
G. Membrane disque de serrage avec vis à
tête carrée
H. Allen vis
I. Cap
J. Chef de couverture
K. Place écrou (non représenté)
L. Vis à tête bombée (non représentée)
M. Joint torique
N. Valve
O. Valve tête
P. Tuyau buse
Q. Fermeture de connexion avec couvercle
à charnière
R. Disques à lames
S. Pièce de blocage
T. Vis à tête fraisée
U. Collier de serrage
V. Tube de liaison
C
D
E
F
G
H
J
V
U
T
S
R
I
N
Q
M
O
P
