Hoefer VP200 Manuel d'utilisation
Page 22
•
p14

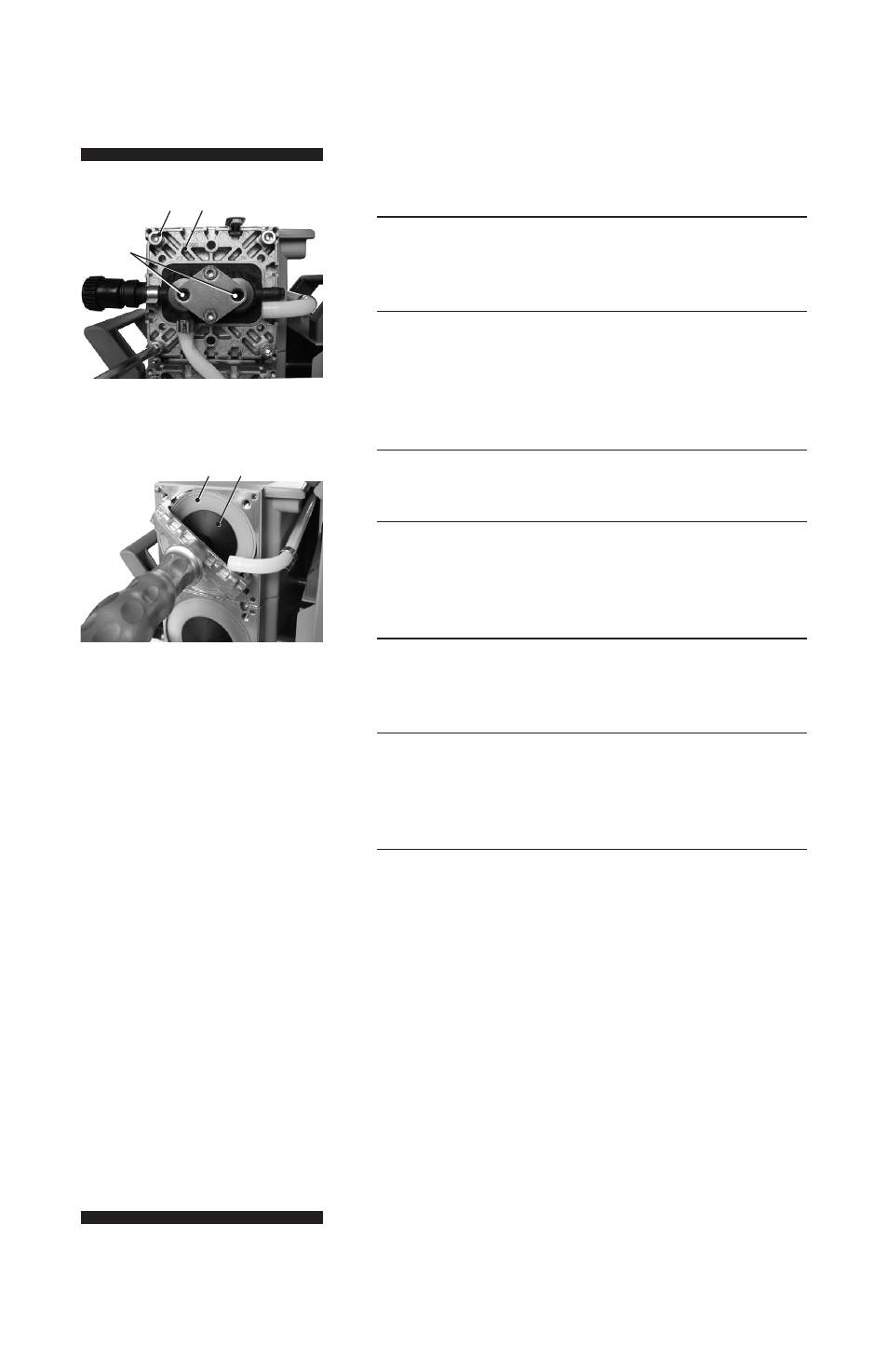

Remplacement de la membrane
1
Démonter couvercles de tête (J) pour vérifier le
diaphragme (F).
2
Dévissez les quatre (pompe avec un/deux têtes) vis
à six pans creux (H) avec une clé Allen de 5 mm de
large. Retirez les deux capuchons (J) avec les têtes de
soupapes (O) et les connexions.
3
Vérifiez diaphragme (F) et le remplacer si nécessaire.
4
Soulevez membrane avec précaution latéralement.
Ne jamais utiliser un outil pointu ou tranchant pour
soulever le diaphragme.
5
Utiliser la clé à membrane pour saisir le disque de
support de membrane (E)-dessous du diaphragme.
6
Disque porte-dévisser diaphragme (E) avec un
diaphragme (F) et de la membrane de serrage de
disque (G).
7
Vérifier la liste des rondelles (D) entre le disque de
support de membrane (E) et la bielle (B). Ne mélan-
gez pas les rondelles des têtes de pompe différentes,
puisque ceux-ci sont réglés en usine pour garantir
des performances de la pompe appropriée. Assurez-
vous que le numéro d’origine est remonté à la tête de
pompe individuelle.
Trop peu de rondelles: La pompe ne parviendront pas
à la spécification vide.
Trop de rondelles: disque de fixation de membrane va
frapper couvercle de la tête, provoquant un fonctionne-
ment bruyant et de provoquer la pompe à se gripper.
Si le diaphragme ancienne est difficile de se séparer
du disque de support de membrane, l’assemblage
immerger dans le naphta ou l’éther de pétrole. Ne pas
inhaler les vapeurs!
Étape 1
Étape 3
O
F
G
H J
