1 Ventilateurs d’extraction de plafond SP
Manuel d'installation, d'utilisation et d'entretien
Veuillez lire ces instructions et les conserver pour consultation ultérieure. Lisez avec attention avant d'essayer
d'assembler, d'installer, d'utiliser ou d'entretenir le produit décrit. Pour votre protection et celle des autres,
respectez toutes les informations de sécurité. Toute infraction à ces instructions peut provoquer des blessures
corporelles et des dommages matériels!
®
®
5
10
1
3
6
7
4
8
9
11
2

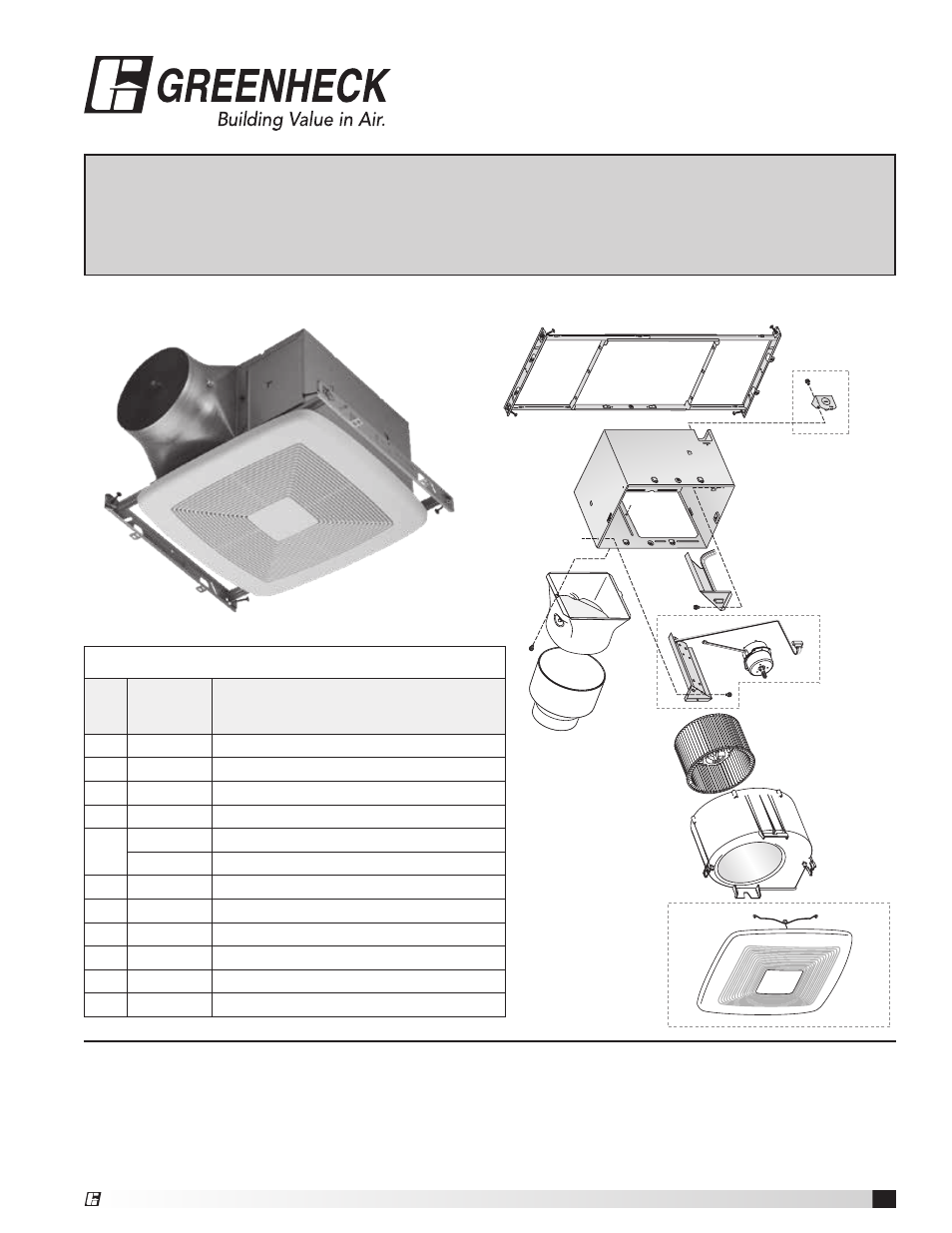

Pièces de rechange
N°
rep.
Greenheck
Numéro de
Pièce
Description
1 435100 Bâti de montage
2 435101 Plaquette défonçable et vis
3 435102 Caisson
4 435109 Panneau/faisceau de câblage
5
435104 Commande et moteur (SP80)
435105 Commande et moteur (SP110)
6 435106 Connecteur de gaine - 6 po
7 435107 Réducteur 6 po à 4 po (modèle SP80 seulement)
8 435108 Turbine
9 435116 Volute
10 435110 Grille (comprend rep. 11)
11 435111 Ressort de grille (2 requis)
Table des matières
Mises en garde ......................................................... 2
Installation typique ................................................... 2
Installation dans une construction neuve ................. 3
Installation de rénovation ......................................... 7
Installation facile aussi bien dans les constructions
neuves que les rénovations.
Fonctionnement ..................................................... 11
Nettoyage et entretien ............................................ 12
Dépannage ............................................................. 12
Notre engagement .................................................. 12
Modèle SP110 / SP80
99045143B
Modèle SP110/SP80
Ventilateur d’extraction de plafond multivitesse
