Fronius Acctiva Professional 35A Manuel d'utilisation
Page 22
20

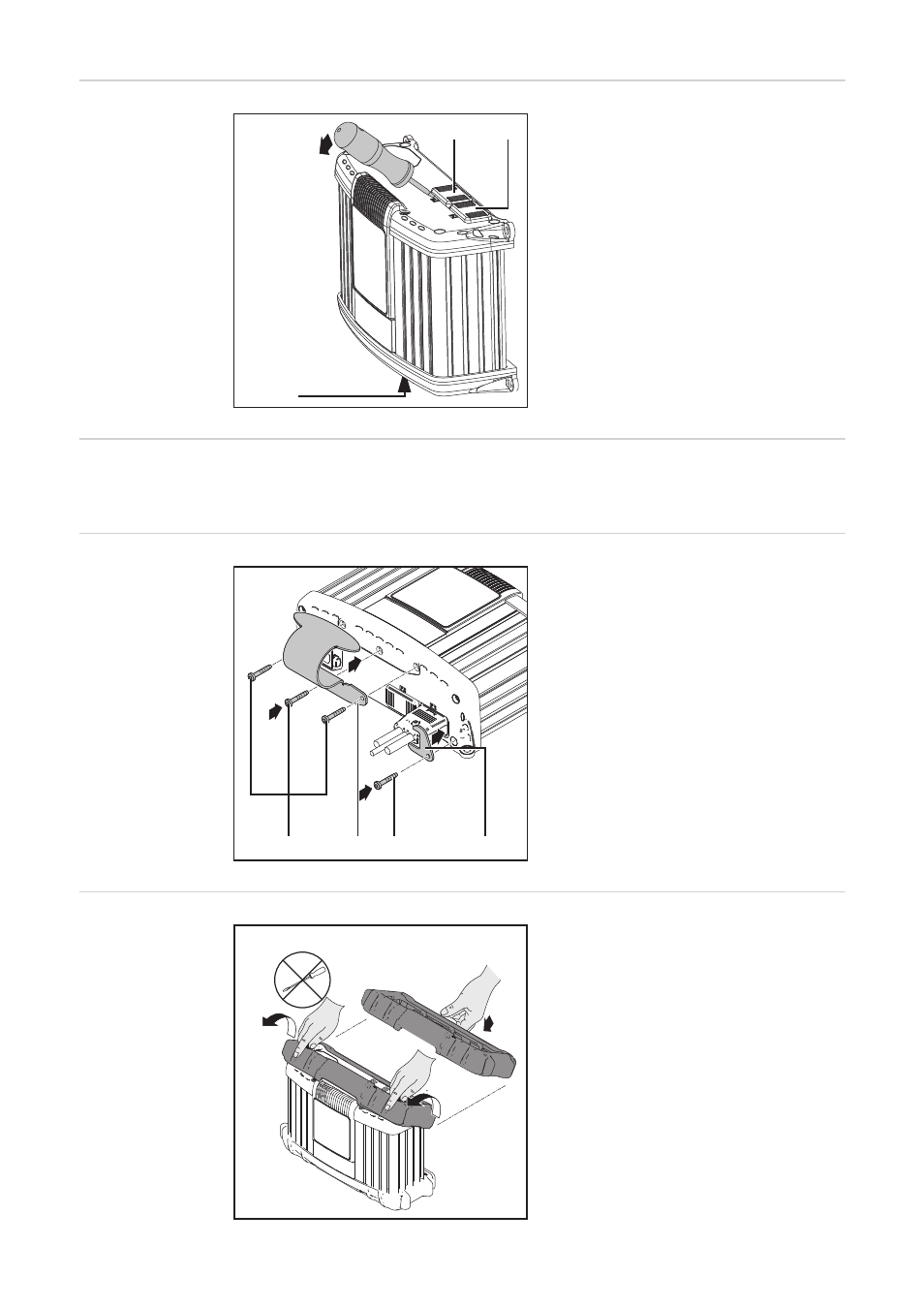

Retirer les caches
pour les raccords
et les options
Si nécessaire, utiliser un tournevis :
-
Cache (1) pour raccord P3 - Visual
Port
-
Cache (2) pour raccord P4 - Multiport
-
Cache (3) pour raccord P2 - I/O-Port
Maintenir fermés les raccords P2, P3 et P4
non utilisés avec les caches (1), (2) et (3).
Option Update
USB
L'option Update USB permet de mettre à jour le chargeur directement via l'interface USB.
Monter l'option
support de fixa-
tion et l'option
anti-traction pour
câble de charge
Installer le support de fixation :
-
Desserrer les vis (1)
-
Installer le support de fixation (2) à l'ai-
de des vis desserrées auparavant
Installer le dispositif anti-traction :
-
Desserrer la vis (3)
-
Installer l'anti-traction (4) pour le câble
de charge à l'aide de la vis desserrée
auparavant
Option cadre de
protection
Le démontage du cadre de protection s'ef-
fectue dans l'ordre inverse du montage.
Lorsque le cadre de protection est installé,
il est impossible de monter le support de
fixation.
(2)
(3)
(1)
1
2
3
4
(1)
(2)
(3)
(4)
IMPORTANT! Le couple de serrage de
toutes les vis est de 2,5 Nm.
1
2
2
