Fronius Acctiva Professional 35A - Manuel (Page 21)

19
FR

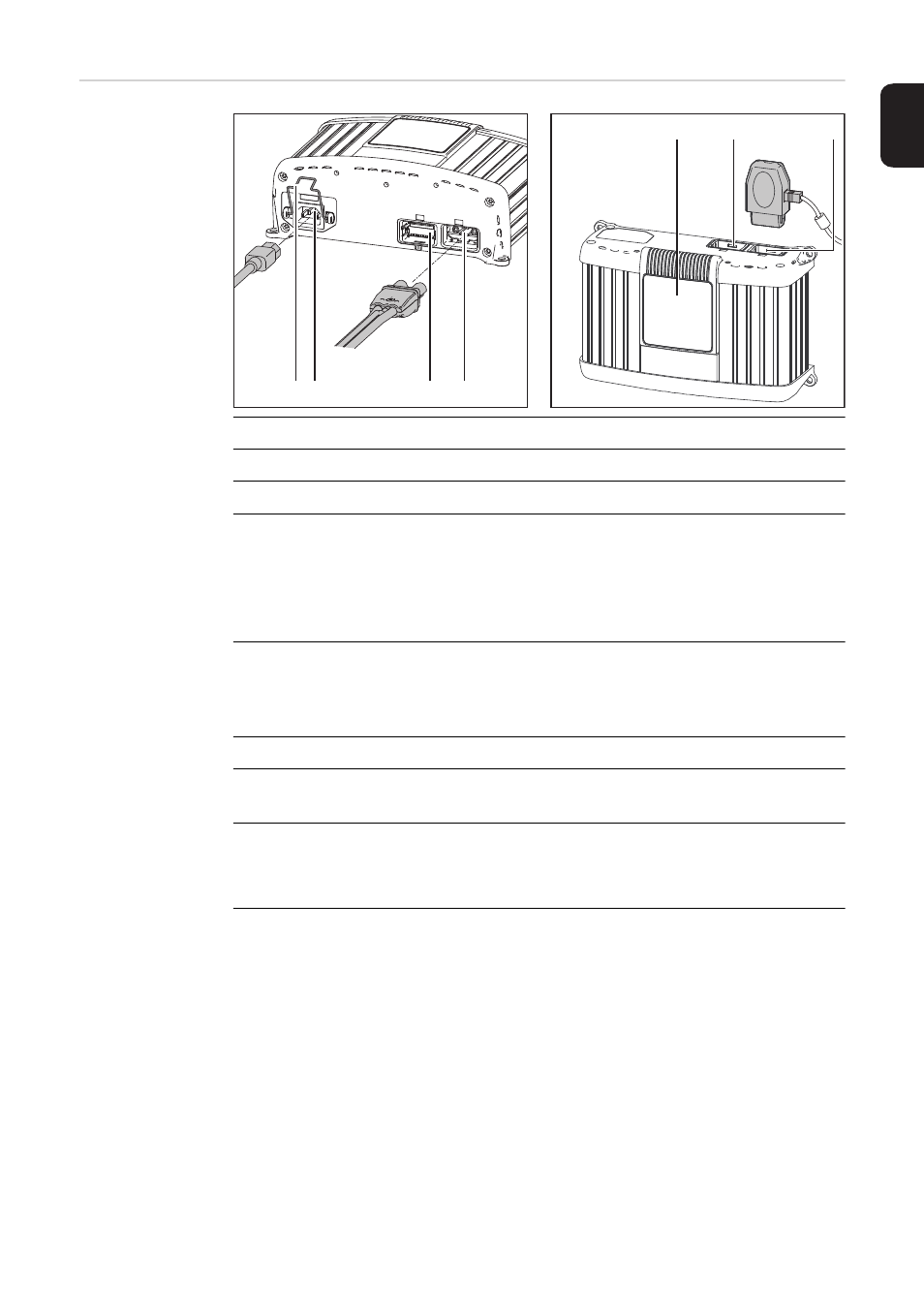

Raccords
N° Fonction
(1) Blocage de sécurité du câble d'alimentation
(2) Entrée AC - Connecteur secteur
(3) Raccord P2 - Port I/O - non fonctionnel, mais possibilité d'équipement ulté-
rieur
pour raccordement de l'option
- Blocage de démarrage
- Erreur globale
- Blocage de démarrage et erreur globale
(4) Raccord P1 - Connecteur câble de charge
pour le branchement du câble de charge
également pour raccordement de l'option charge en fonction de la température ou
Start / Stop externe
(5) Écran amovible
(6) Raccord P3 - Visual Port
pour le raccordement de l'écran interne
(7) Raccord P4 - Multiport
pour raccordement de l'option
- Indication d'état
- Mise à jour du logiciel via connexion USB
(1)(2) (3) (4)
(6) (7) (5)
