18

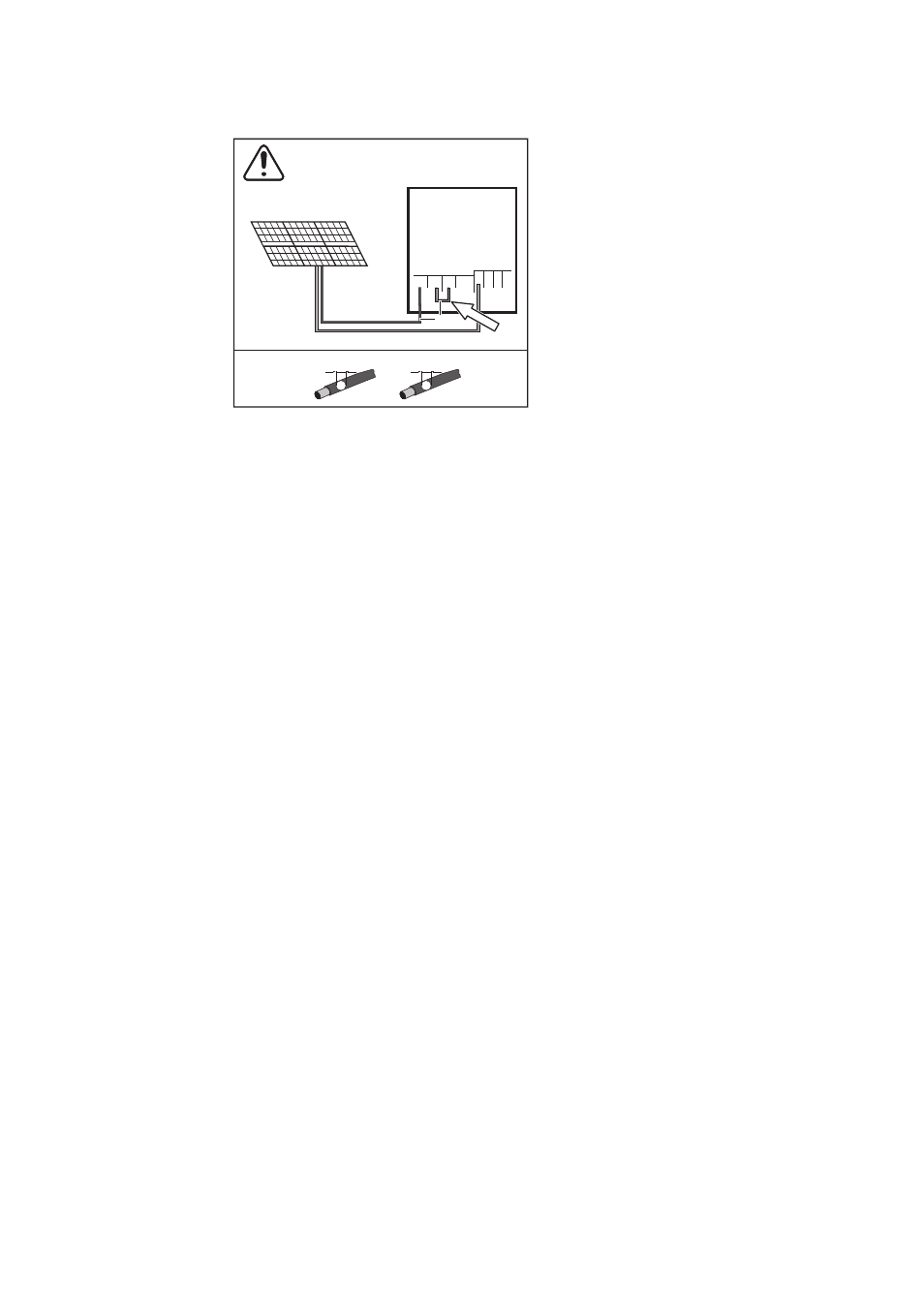

Mode de fonctionnement Single MPP Tracker avec un seul chaîne sur un onduleur
Multi MPP Tracker :
Raccordement de un seul chaîne sur un onduleur Multi
MPP Tracker
Si un seul chaîne est utilisé pour le raccor-
dement à l'onduleur, les connecteurs DC+1
(Pin 2) et DC+2 (Pin 1) doivent être cou-
plés.
Le diamètre de fil du câble de raccorde-
ment DC et celui du couplage doivent être
identiques. Le couplage des bornes DC-
n'est pas nécessaire car celles-ci sont cou-
plées en interne.
Lors de la première mise en service, placer
MPP TRACKER 2 sur « OFF » (également
possible par la suite dans le menu Basic)
Si l'onduleur Multi MPP Tracker fonctionne
en mode Single MPP Tracker, les courants
des câbles DC raccordés sont répartis uni-
formément sur les deux entrées.
PV 1
1
DC+1
DC-1
DC+2 DC-
1
1 2 3 4
2 2
D1 D1
=
*
DC+1
max. 36 A to
a single
DC terminal
WHEN ONLY ONE STRING IS USED
*
