Onduleurs Multi
MPP Tracker Dans le cas des onduleurs Multi MPP Tracker, 2 entrées DC indépendantes l'une de l'autre
(MPP Tracker) sont disponibles. Celles-ci peuvent être raccordées à un nombre variable
de modules.
Chaque MPP Tracker dispose de 2 bornes DC+. Au total, il existe 4 bornes DC-.

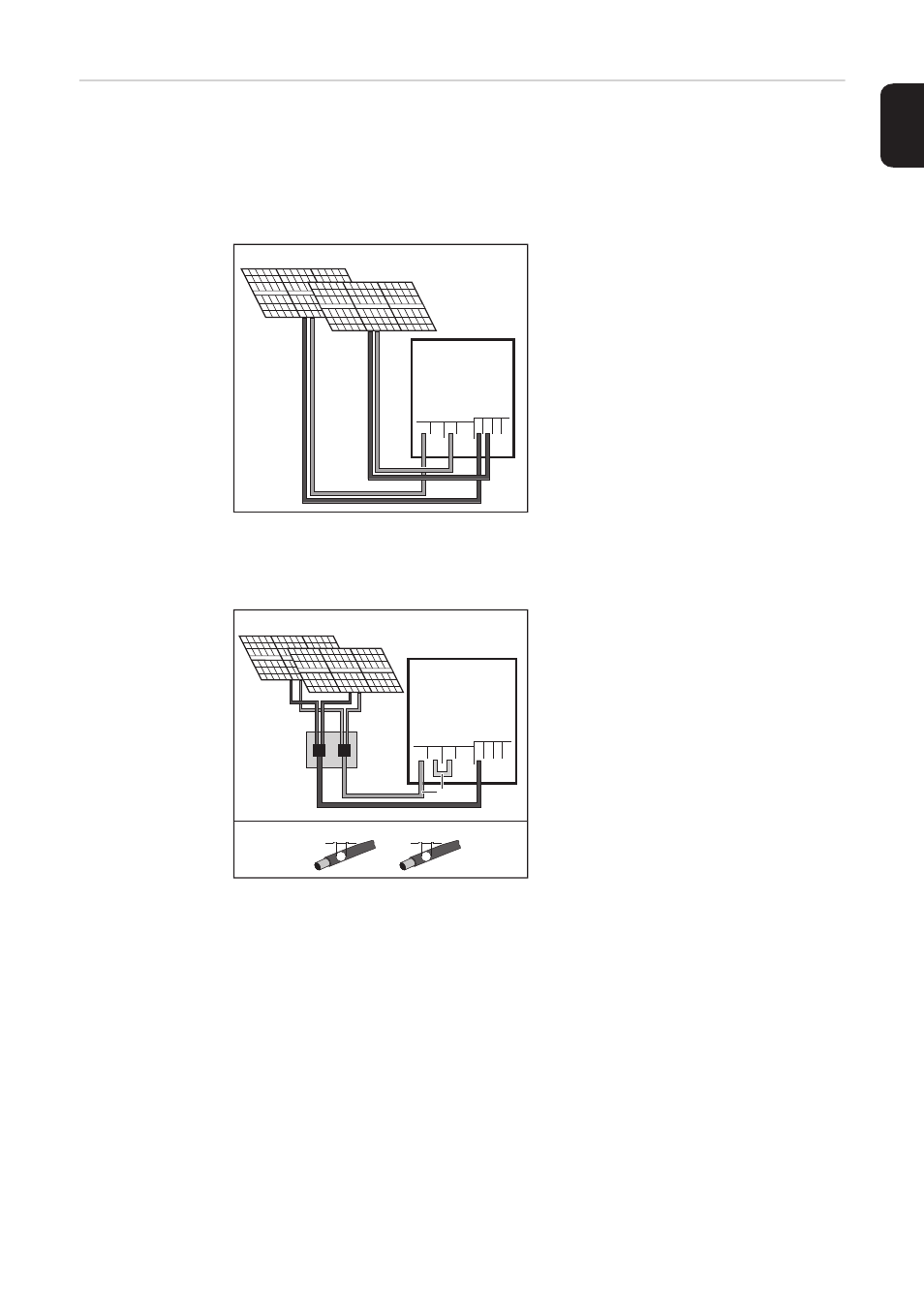

Raccordement de 2 à 4 chaînes en mode de fonctionnement Multi MPP Tracker :
Raccordement de deux champs de modules solaires
sur un onduleur Multi MPP Tracker
Répartir les chaînes sur les deux entrées
MPP Tracker (DC+1/DC+2). Les bornes
DC- peuvent être utilisées de manière quel-
conque car elles sont reliées en interne.
Lors de la première mise en service, placer
MPP TRACKER 2 sur « ON » (également
possible par la suite dans le menu Basic)
Mode de fonctionnement Single MPP Tracker sur un onduleur Multi MPP Tracker :
Raccordement de plusieurs champs de modules solai-
res groupés avec un câble sur un onduleur Multi MPP
Tracker
Si les chaînes sont reliées par un boîtier de
concentration et que plus d'un câble est uti-
lisé pour le raccordement à l'onduleur, les
connecteurs DC+1 (Pin 2) et DC+2 (Pin 1)
doivent être couplés.
Le diamètre de fil du câble de raccorde-
ment DC et celui du couplage doivent être
identiques. Le couplage des bornes DC-
n'est pas nécessaire car celles-ci sont cou-
plées en interne.
Lors de la première mise en service, placer
MPP TRACKER 2 sur « OFF » (également
possible par la suite dans le menu Basic)
Si l'onduleur Multi MPP Tracker fonctionne
en mode Single MPP Tracker, les courants
des câbles DC raccordés sont répartis uni-
formément sur les deux entrées.
