Fronius Primo (Online) - Manuel (Page 12)

10
Remarques concernant le couplage au réseau
Surveillance du
réseau

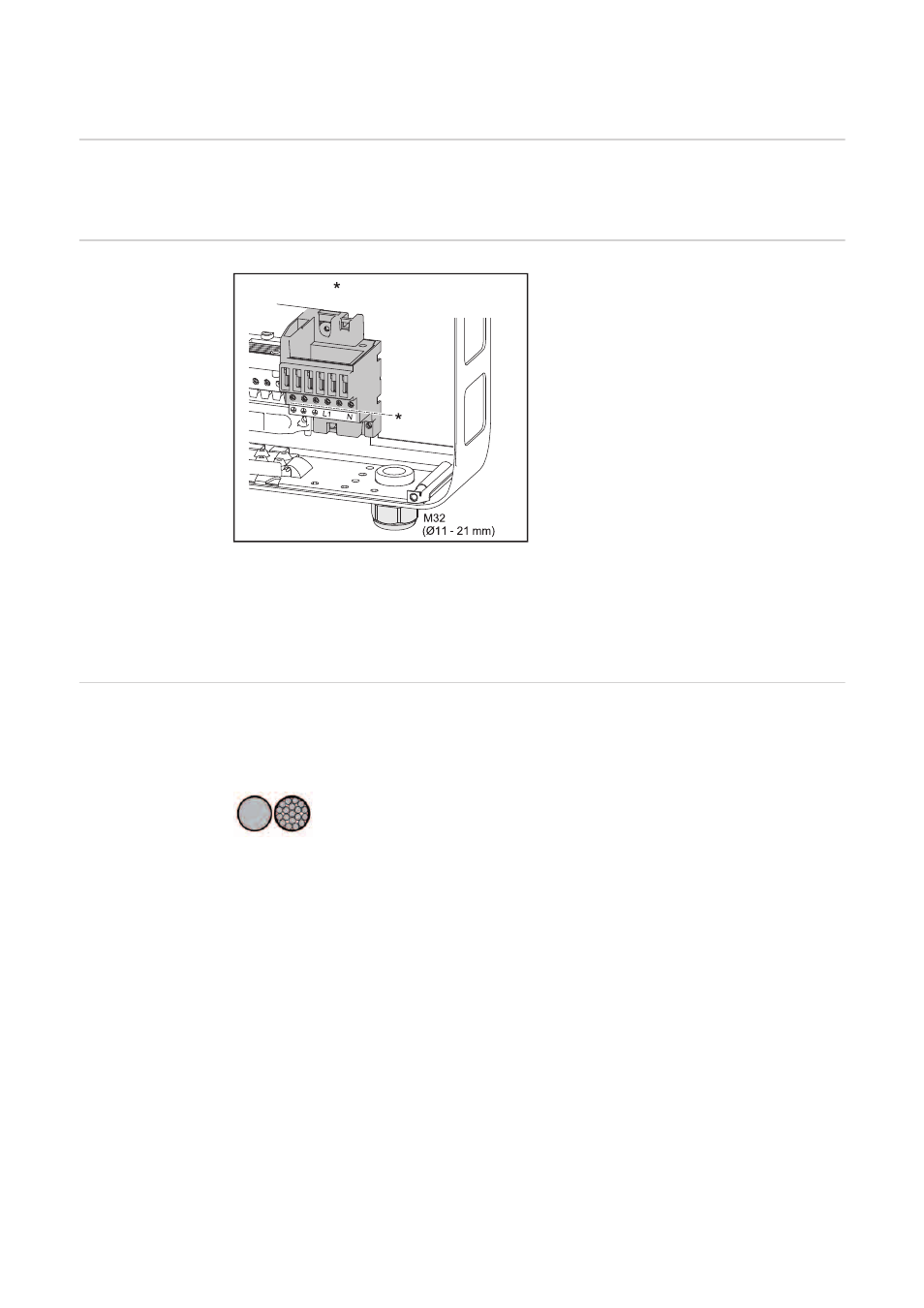

Bornes de raccor-
dement AC
PE Conducteur de terre / mise à la ter-
re
L1 Conducteur de phase
N Conducteur neutre
Section de câble max. par câble
conducteur :
16 mm²
Section de câble min. par câble
conducteur :
selon la puissance de fusible côté AC, mais
au moins 2,5 mm²
Les câbles AC peuvent être connectés aux
bornes de raccordement AC sans cosse
terminale.
Pour les câbles AC de 16 mm² de section, les cosses terminales, selon leur type et le type
de pressage, ne peuvent pas être utilisées, ou seulement sous certaines conditions.
Structure du
câble AC Sur la borne de raccordement de l'onduleur, les câbles AC peuvent être connectés comme
suit :
IMPORTANT! Pour un fonctionnement optimal de la surveillance du réseau, la résistance
aux câbles d'alimentation côté AC doit être maintenue aussi faible que possible.
min. 2,5 mm² - max. 16 mm²
min. 1,5 Nm - max. 1,8 Nm
- Cuivre ou aluminium : fil unique rond
- Cuivre : fil fin rond, classe de conducteur jusqu'à 4
Cu / Al Cu
max. Class 4
