16
Réglage de base

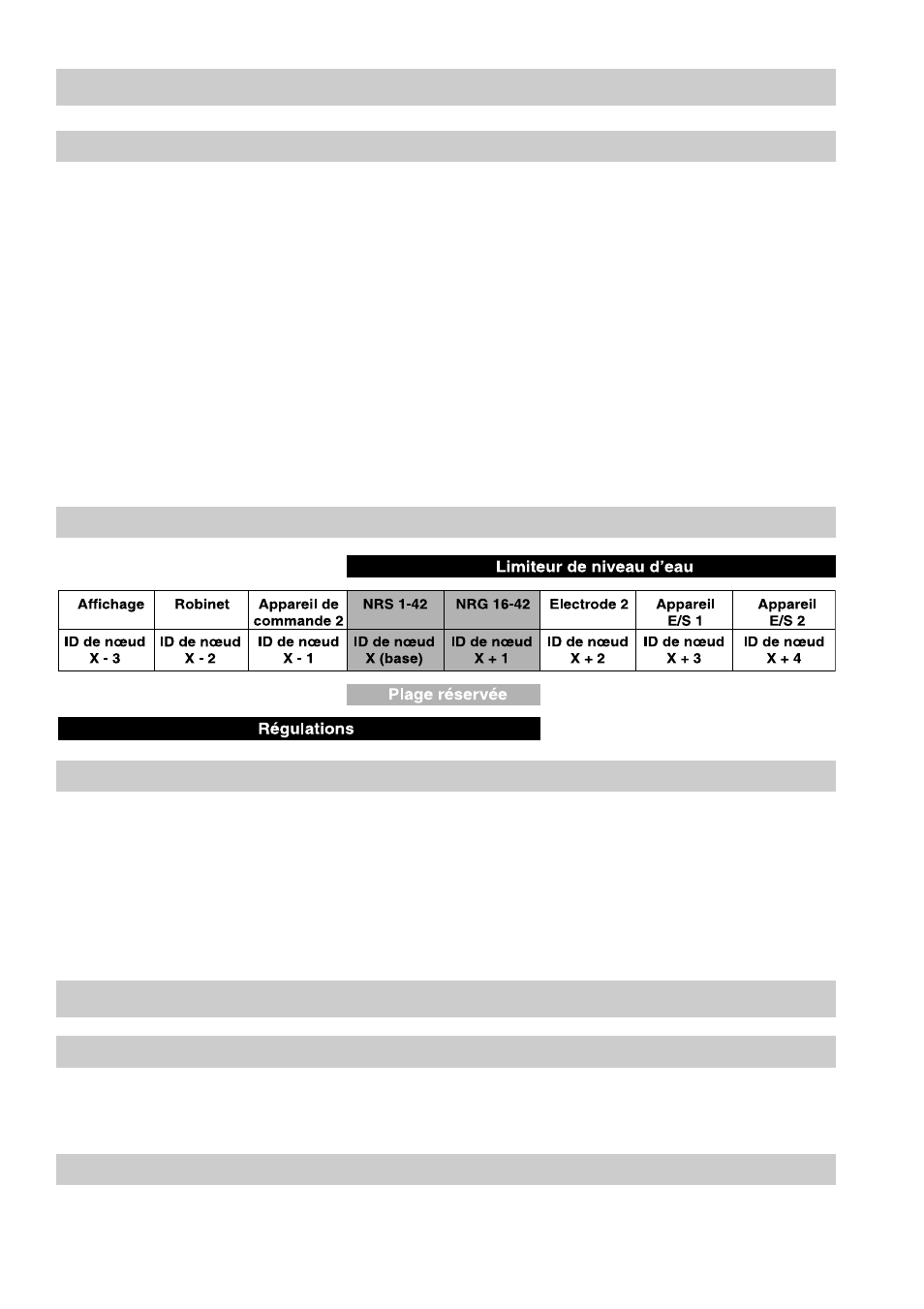

ID de nœud
Réglage donné en usine
L’électrode de niveau est livrée avec les réglages suivants donnés en usine :
■ Vitesse de transmission (baud) : 250 kB/s
■ Sensibilité de mesure : 10 mS/cm
■ ID de nœud : 021
Mise en service
Contrôle du raccordement électrique
Contrôlez si la NRG 16-42 est câblée avec l’indicateur de niveau NRS 1-42
correspondant suivant le schéma de raccordement. Fig. 6 (page 14)
Etablissement de l’alimentation électrique
Etablissez l’alimentation électrique pour l’indicateur de niveau NRS 1-42.
CAN bus
Tous les groupes d’appareils (niveau, conductivité) sont raccordés ensemble avec
un CAN bus. L’échange de données entre les groupes d’appareils se fait en utilisant
le protocole CANopen. Tous les appareils sont identifiés avec une adresse
électronique de l’ID de nœud. Le câble bus à quatre fils sert d’alimentation électrique
et « d’autoroute des données » sur laquelle les informations sont transmises à
grande vitesse dans les deux sens.
L’adresse CAN (ID de nœud) peut être choisie dans la plage de 1 à 123.
L’électrode NRG 16-42 raccordée aux composants GESTRA est configurée en
usine pour être opérationnelle. Elle peut être utilisée immédiatement sans réglage de
l’ID de nœud.
Lorsque plusieurs systèmes de même type doivent communiquer dans le
réseau CAN bus, une ID de nœud doit être attribuée à chaque système (p. ex.
régulateur). Pour ce faire, veuillez tenir compte de l’annexe pages 19 et 20.
