Défaillance système 3
Défaillances système
suite

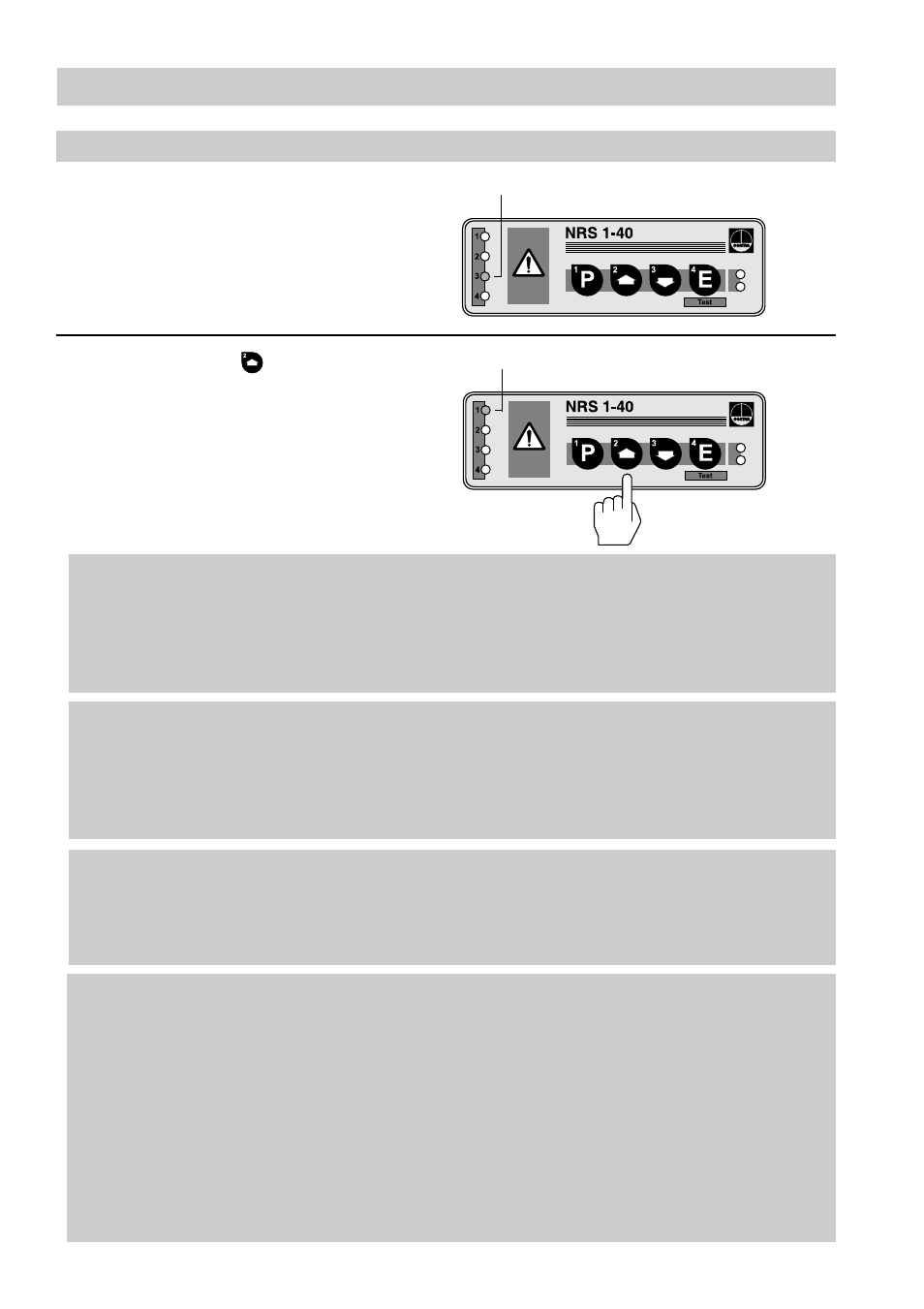

La DEL 3 clignote lentement.
Un défaut de communication bus a
été détecté.
La DEL 3 clignote lentement
La DEL 1 clignote rapidement. Maintenir la touche enfoncée.
La DEL 1 clignote rapidement.
Un défaut de communication bus a été
détecté entre l’indicateur de niveau et
l’électrode de niveau 1.
Défaut : La transmission des données entre le commutateur de niveau et
l’électrode de niveau est interrompue !
Remède : Les lignes bus doivent être câblées conformément au schéma de
raccordement (respecter la polarité). Une résistance terminale de 120
Ω
doit être installée aux appareils bus aux extrémités.
Mettre le système hors tension et redémarrer après 5 s.
Défaut : La vitesse de transmission d’un ou de plusieurs appareils bus n’a pas le
même réglage !
Remède : Contrôler les vitesses de transmission (baud) de tous les appareils
communicant dans le bus. Les vitesses de transmission (baud) doivent
être identiques. Veuillez tenir compte de l’annexe.
Mettre le système hors tension et redémarrer après 5 s.
Défaut : La longueur totale de la ligne bus ne correspond pas à la vitesse de
transmission (baud) sélectionnée !
Remède : Changer les vitesses de transmission (baud) de tous les appareils
communicant dans le bus conformément à l’annexe.
Mettre le système hors tension et redémarrer après 5 s.
Défaut : Bien que l’appareil ait été câblé et mis en service correctement, un
message de défaut apparaît.
Remède : Le message de défaut est dû à des perturbations HF qui proviennent du
système. Pour le déparasitage de l’alimentation électrique, nous
fournissons des bagues en ferrite, référence 147253. Les câbles
d’alimentation 230 V devraient être enroulés cinq à dix fois autour de la
bague en ferrite. Lorsqu’il y a plusieurs appareils de commande dans le
système, ils peuvent être alimentés par le câble déparasité. Pour le
déparasitage des lignes bus nous fournissons des bagues en ferrite,
référence 147254. Les bagues en ferrite à coquille sont placées à
proximité du bornier de l’appareil de commande sur les lignes bus.
Redémarrer le système après installation.
