15
Service
– suite –
1. Tenir compte des indications de danger de la page 4 !
2. Desserrer et retirer les vis à six pans creux R, déposer la bride S du corps V.
3. Retirer et nettoyer la glace U.
4. Remplacer la glace U et les joints T lorsque ceux-ci sont visiblement usés ou endommagés.
5. Nettoyer toutes les surfaces d’étanchéité.
6. Appliquer sur tous les filetages et la surface d’étanchéité de la bride un lubrifiant résistant aux
températures (p. ex. WINIX ® 2150).
7. Mettre la glace U et les joints T, placer la bride S et serrer uniformément et en alternant toutes les
vis R aux couples de serrage indiqués dans le tableau (page 15).
Nettoyage/remplacement du capot indicateur de niveau
Attention
Le réglage du thermostat donné en usine ne doit pas être changé.
Si un changement est effectué inopinément, il convient de rétablir le réglage donné
en usine.

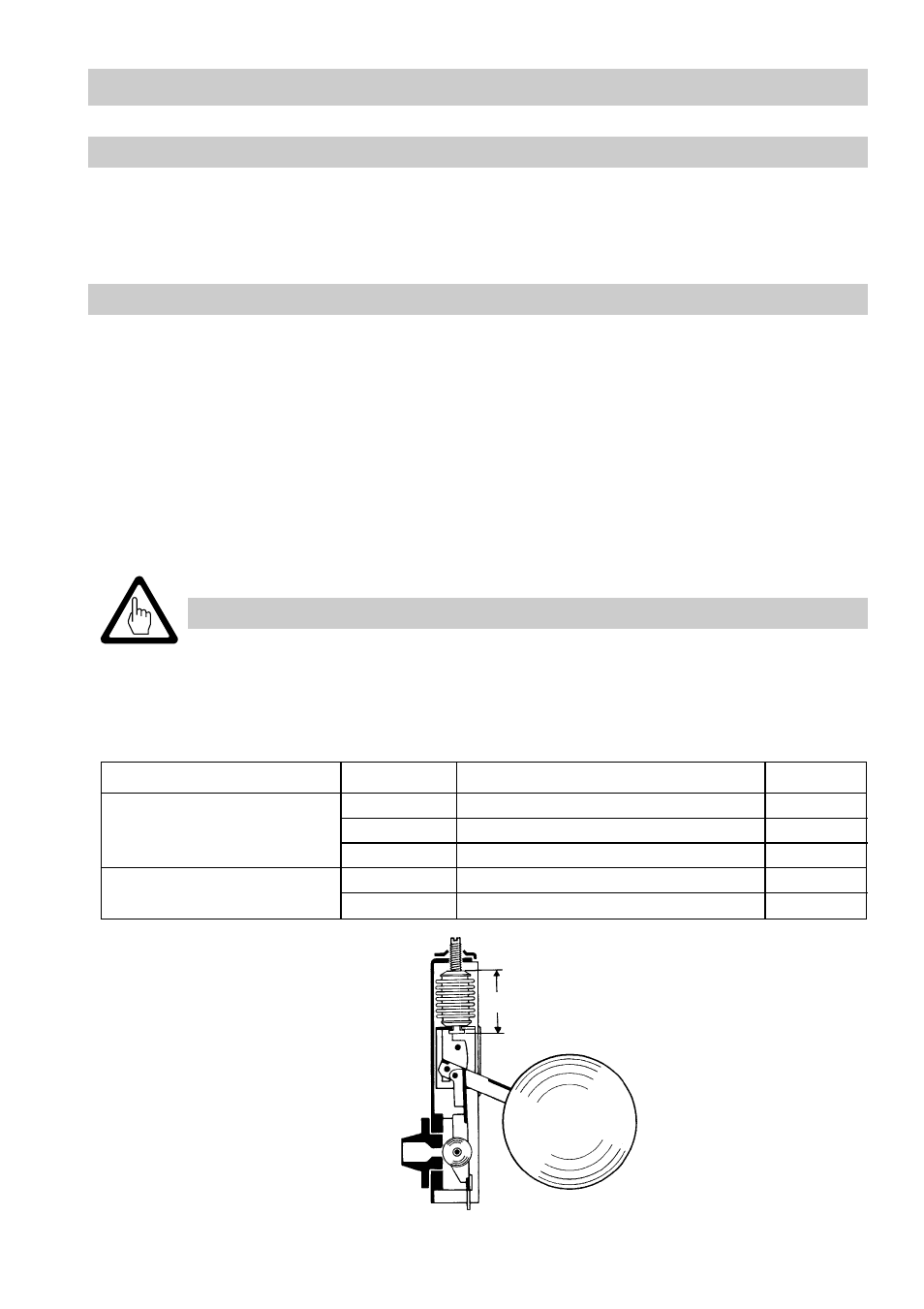

Pour ce faire, la cote 1 avec la bille flottante enfoncée jusqu’en butée, est de :
WINIX ® 2150 est une marque déposée de WINIX GmbH, Norderstedt
Outils
n Clés plates de 17, 19, 22, 24, DIN 3113, forme B
n Tournevis coudés de 5, 6, 10, ISO 2936
n Clés dynamométriques 10 – 60 Nm, 60 – 120 Nm, DIN ISO 6789
1
Type
Diamètre nominal
Version Cote 1
UNA 23h/v, UNA 25h/v, DN 15 - 25
Garniture de commande jusqu'á 13 bar (soufflet souple)
34,5 mm
UNA 26/h/v, UNA 26h
DN 15 - 25
Garniture de commande jusqu'á 32 bar (soufflet dur)
32,0 mm
en acier inox.
DN 40, 50 Garniture de commande de 2 à 32 bar 34,5 mm
UNA 27h DN 15 - 25 Garniture de commande de 16 à 45 bar 32,0 mm
DN 40, 50 Garniture de commande de 16 à 45 bar 51,5 mm
