Raccordement électrique, Fig. 8 – Flowserve NRGS 11-1 Manuel d'utilisation
Page 12
12
NRGS 16-1, NRGS 16-1 S
Câble de raccordement recommandé pour l’électrode: câble souple de commande
multiconducteur, section fil min. 1,5 mm
2
.
1. Desserrer et dévisser les vis , enlever le capot du boîtier Fig. 6.
2. Desserrer les écrous chapeaux des presses-étoupes et les dévisser.
Le boîtier de raccordement peut être tourné de +/- 180°.
3. Desserrer la vis à l’aide d’une clé plate de 17 mm. Ne pas la dévisser! Fig. 7
4. Tourner le boîtier de raccordement dans le sens désiré (+/- 180°).
5. Resserrer légèrement la vis .
6. Retirer le bornier de la platine.

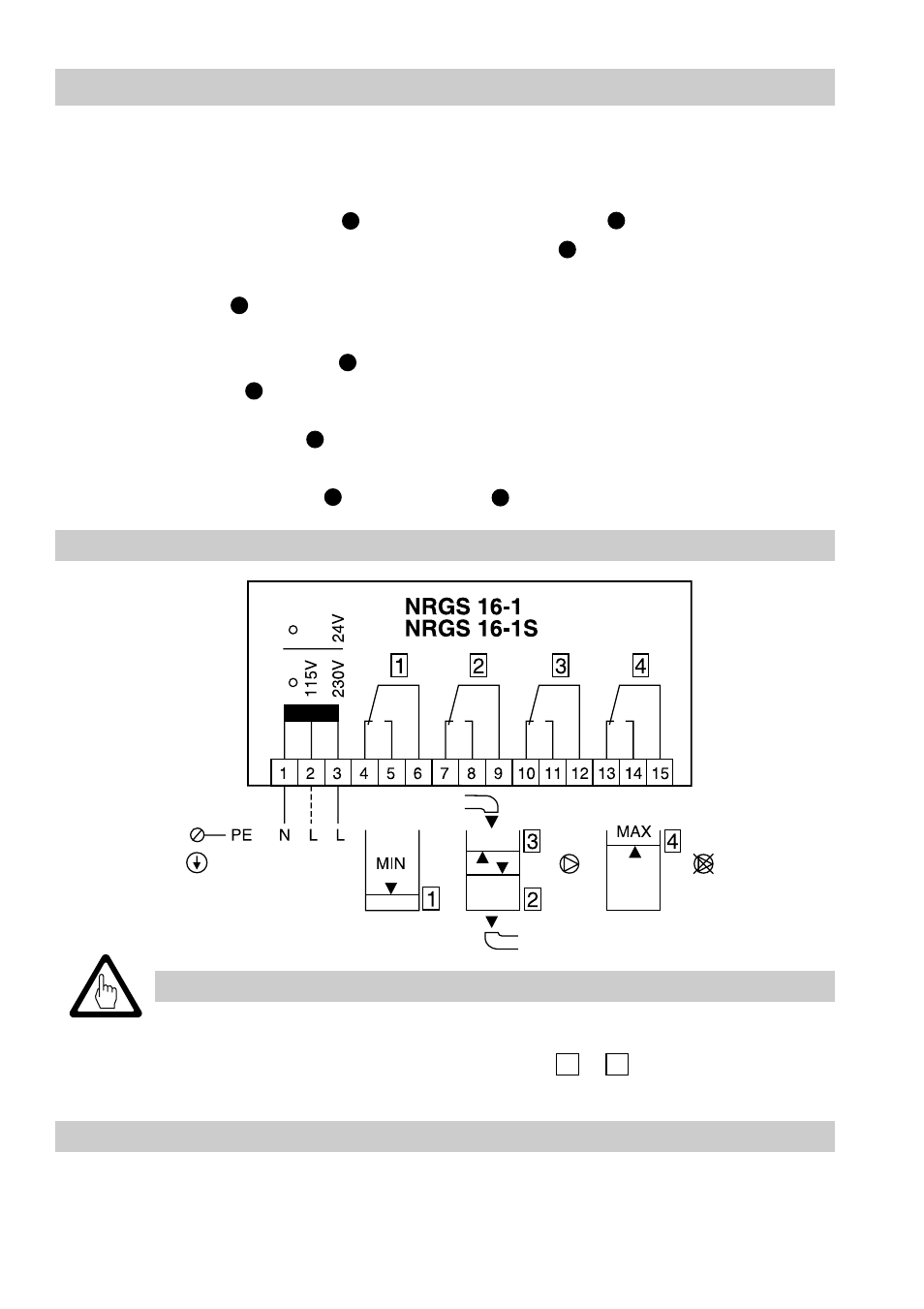

7. Effectuer le raccordement suivant le schéma, raccorder le conducteur de
protection électrique PE .
8. Enficher le bornier.
9. Monter le capot du boîtier , installer les vis et la presse-étoupe.
■
Protéger l’alimentation avec un fusible T de 250 mA.
■
Effectuer la liaison des points de coupure 2 et 3 in situ
(contacteur de pompe, relais auxiliaire)
Raccordement électrique
Outillage
Attention
Schéma de raccordement
■
Tournevis cruciforme, taille 1
■
Tournevis pour vis à fente, taille 2,5, complètement isolé suivant VDE 0680
■
Clé plate de 17 mm
Fig. 8
Secteur
E
F
G
Q
Q
M
N
G
E
