24
Service
Suite

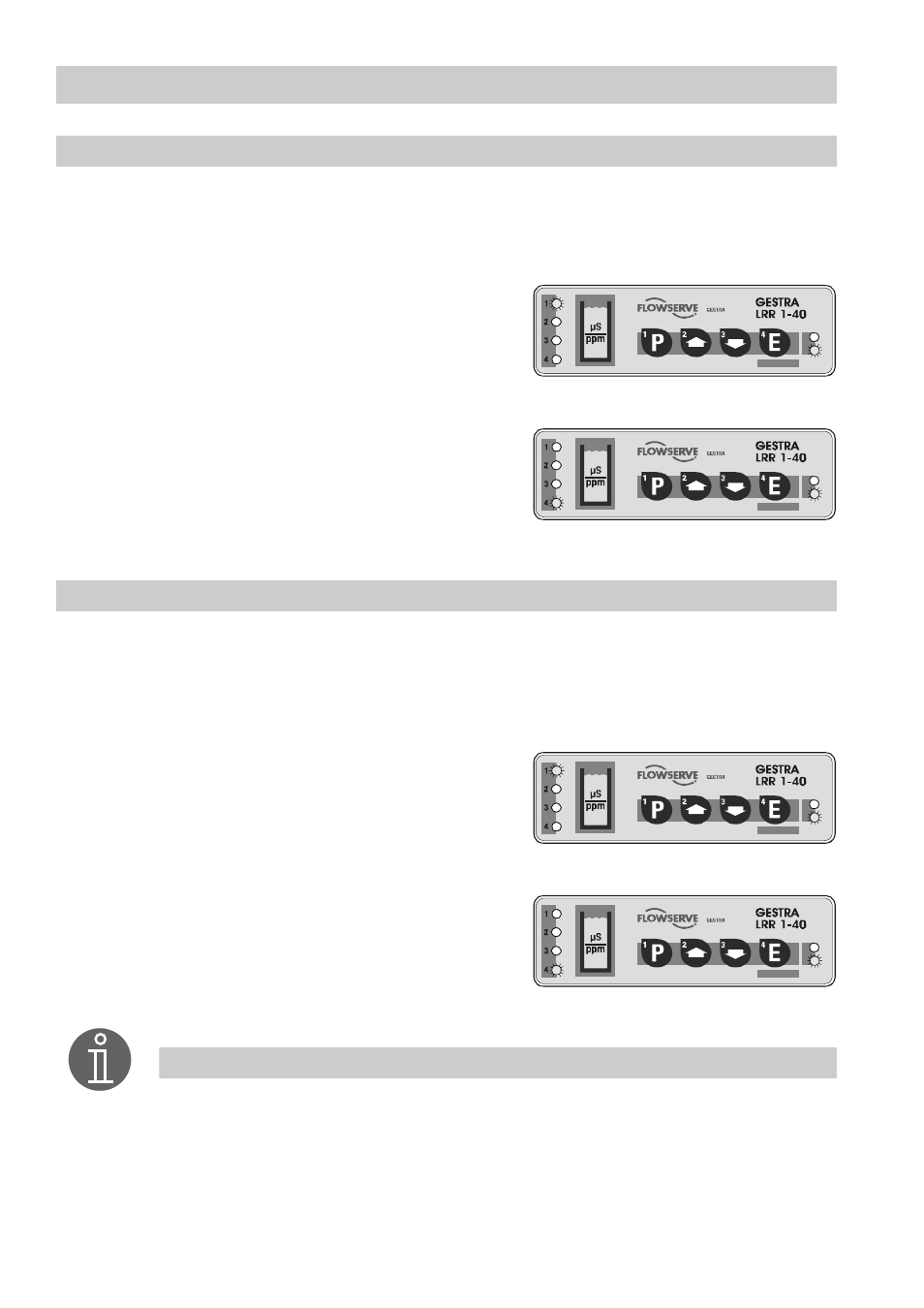

Valeur limite MAXI/valeur limite MINI
Valable uniquement lorsque :
■ le relais 1 (représenté par le DEL 1) sert de contact de valeur limite MAXI
■ le relais 4 (représenté par le DEL 4) sert de contact de valeur limite MINI
La DEL 1 est allumée lorsque la valeur limite MAXI
réglée est atteinte. Le relais 1 s’ouvre (circuit de sé-
curité).
La DEL 1 s’éteint dés que la mesure repasse en des-
sous de la valeur limite MAXI. Le relais 1 est fermé.
La DEL 4 est allumée lorsque la valeur limite MINI.
réglée est atteinte. Le relais 4 s’ouvre.
La DEL 4 s’éteint dés que la mesure repasse au-
dessous de la valeur limite MINI. Le relais 4 est
fermé.
Valeur limite MAXI/valeur limite MINI = Extraction automatique des boues
Valable uniquement lorsque :
■ le relais 1 (représenté par la DEL 1) sert de contact pour les valeurs limites MAXI et MINI.
■ le relais 4 (représenté par la DEL 4) sert de contact pour l’extraction automatique des
boues
La DEL 1 est allumée lorsque la valeur limite MAXI
ou MINI réglée est atteinte. Le relais 1 s’ouvre (cir-
cuit de sécurité).
La DEL 1 n’est pas allumée lorsque la mesure se
trouve entre les valeurs limites MINI et MAXI. Le relais 1 est fermé.
La DEL 4 est allumée pendant la durée de l’impul-
sion d’extraction des boues et le relais 4 est fermé.
La vanne d’extraction des boues s’ouvre.
La DEL 4 n’est pas allumée entre chaque extraction
des boues. Le relais 4 est ouvert, la vanne d’extraction des boues est fermée.
Test
Test
Test
Test
Remarque
La valeur limite MINI devient active env. 60 secondes après la mise sous ten-
sion. Pendant ce temps et suivant le réglage, la DEL 1 ou la DEL 4 clignote
rapidement.
